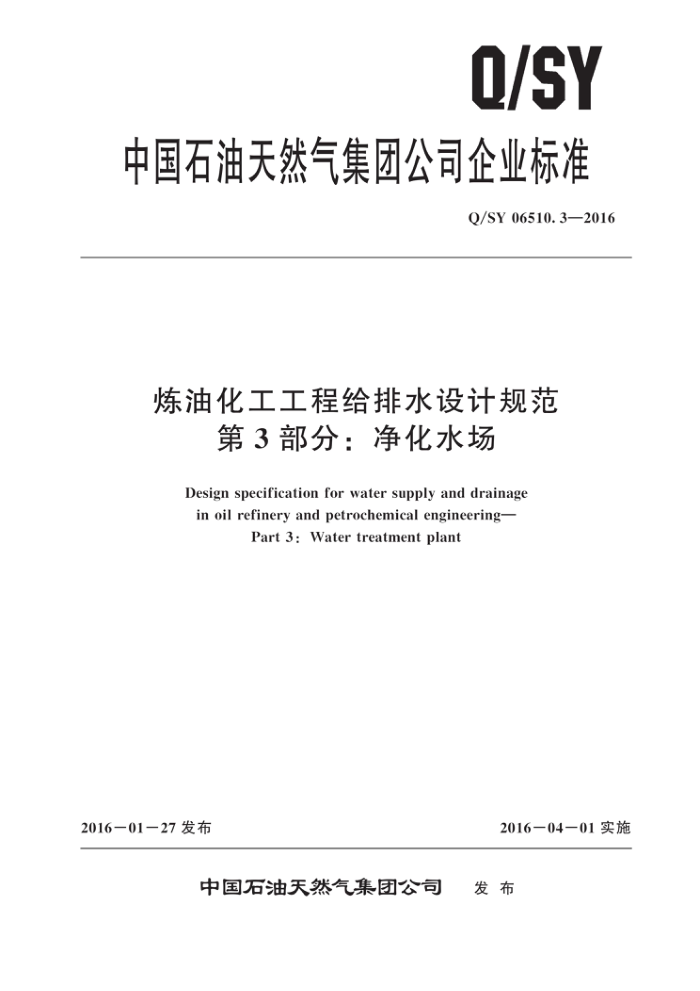

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06510.3—2016
炼油化工工程给排水设计规范
第3部分：净化水场
Design specification for water supply and drainage in oil refinery and petrochemical engineering-
Part 3: Water treatment plant
2016—01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06510.3—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义
设计总则 5 水质 6 净化水场总体设计净化水处理 7. 1 混凝剂和助凝剂的投配 7. 2 预处理 7. 3 混凝沉淀和澄清 7. 4 过滤· 7. 5 消毒 7. 6 其他净水处理 8排泥水处理 8.1 般规定 8.2 调节 8.3 浓缩 8.4 脱水 8. 5 泥饼处置和利用 9 清水池
4
7
10
14
15
1.5
16 16 16 16 16
加压泵站 10. 1 般规定 10. 2 水泵机组、阀门布置及管道敷设 10.3 起重设备的选择 10.4 生产给水泵的控制要求 10. 5 泵站采暖通风、照明、通信及其他要求净化水场的过程检测
10
17
........ .....................
17
19
9
19 20
11
参考文献
2 Q/SY 06510.3—2016
前創言
Q/SY06510《炼油化工工程给排水设计规范》是炼油化工工程设计系列标准之一。该标准分为以下5个部分：
第1部分：全厂给排水系统；第2部分：循环冷却水场；第3部分：净化水场；
一一第4部分：污水处理场及回用水处理；
第5部分：给水排水地下管道。 本部分为Q/SY06510的第3部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国昆仑工程公司、中国寰球工程公司、中国石油工程建设公司、东北炼化工
程公司。
本部分主要起草人：李学志、李兆春、周红梅、杨光、郑建清、丁贵智、宋昱
I Q/SY 06510.3—2016
炼油化工工程给排水设计规范
第3部分：净化水场
1范围
Q/SY06510的本部分规定了炼油化工工程净化水场设计的一般规定，包括混凝、沉淀、澄清、
过滤、消毒、清水池、加压泵站以及控制等设计要求。
本部分适用于中国石油石油炼制、石油化工及其他相关工程的新建、扩建、改建工程建设中的净
化水场设计，不适用于取水工程和再生水处理、海水淡化等特殊水处理的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3838地表水环境质量标准 GB 5749　生活饮用水卫生标准 GB/T5750（所有部分） 生活饮用水标准检验方法 GB 8978污水综合排放标准 GB/T 14848　地下水质量标准 GB 16297大气污染物综合排放标准 GB/T 17218　饮用水化学处理剂卫生安全性评价 GB50160石油化工企业设计防火规范 SH/T 3022　石油化工设备和管道涂料防腐蚀设计规范 SH/T 3043石油化工设备管道钢结构表面色和标志规定
3　术语和定义
下列术语和定义适用于本文件。
3. 1
设计规模 design capacity scale 设计目标年限内应达到的生产能力。
3. 2
最高日供水量 maximum daily supplying water 年内最大一日的供水量。
3.3
自用水量 water consumption in water works 水场内部生产工艺过程和其他用途所需的水量。
3. 4
最大时用水量 maximum hourly water consumption 最高日最大用水时段内的小时用水量。
I Q/SY 06510.3—2016
3. 5
水锤压力 surge pressure 管道系统由于水流状态（流速）突然变化而产生的瞬时压力。
3. 6
水头损失 head loss 水通过管（渠）、设备、构筑物等引起的能耗
3.7
输水管 (渠） delivery pipe 从水源到水场（原水输水）或当水场距供水区较远时，从水场到配水管网（净水输水）的管
(渠)。 3.8
防腐 fcorrosion prevention 为防止或减缓钢管、铸铁管等在内外介质的化学、电化学作用下或由微生物的代谢活动而被侵蚀
和变质的措施。 3. 9
水处理 water treatment 对水源或不符合用水水质要求的水，采用物理、化学、生物等方法改善水质的过程。
3.10
原水 raw water 由水源地取来进行水处理的水。
3.11
水质 water quality 水的物理、化学、生物学等方面的性质。
3.12
预处理 pre-treatment 在混凝、沉淀、过滤、消毒等工艺前设置的处理工序。
3.13
致突变前体 mutagenesis precursor 能与其他因素发生作用，产生引起生物体细胞遗传信息发生突然改变物质的前一阶段物质。
3.14
混凝剂 coagulant 为使胶体失去稳定性和脱稳胶体相互聚集所投加的药剂统称。
3.15
助凝剂coagulant aid 在水的沉淀、澄清过程中，为改善絮凝效果，另投加的辅助药剂。
3.16
絮凝flocculation 完成凝聚的胶体在一定的外力扰动下相互碰撞、聚集，以形成较大絮状颗粒的过程。
3.17
沉淀 sedimentation 利用重力沉降作用去除水中杂物的过程。
3. 18
澄清 clarification
2 Q/SY 06510.3—2016
通过与高浓度沉渣层的接触而去除水中杂物的过程。 3. 19
气浮floatation 运用絮凝和浮选原理使杂质分离上浮而被去除的过程。
3. 20
过滤 filtration 借助粒状材料或多孔介质截除水中杂物的过程。
3. 21
消毒 disinfection 使病原体灭活的过程。
3. 22
氯消毒 chlorine disinfection 将液氯、次氯酸钠、漂白粉、漂白精等消毒剂通过投加装置，按一定浓度投人水中完成氧化和消
毒的过程。 3.23
氯胺消毒chloramines disinfection 氯和氨按一定比例和顺序投人水中生成一氯胺和二氯胺完成氧化和消毒的过程。
3.24
二氧化氯消毒 chlorine dioxide disinfection 将二氧化氯通过投加装置投人水中以完成氧化和消毒的过程。
3. 25
排水池 drain tank basin 用以接纳和调节滤池反冲洗废水为主的调节池，当反冲洗废水回用时，也称回用水池。
3. 26
排泥池 sludge discharge tank 用以接纳和调节沉淀池排泥水为主的调节池。
3. 27
浓缩thickening 降低排泥水含水量，使排泥水稠化的过程。
3. 28
脱水dewatering 对浓缩排泥水进一步降低含水量的过程。
3. 29
干化场 sludge drying bed 通过土壤渗滤或自然蒸发，从泥渣中去除大部分含水量的处置设施。
3.30
清水池 clean water reservior 调节净化水场制水量与供水量之间差额而设置的水池。
3.31
小时变化系数hourly variation coefficient 最高日最大时用水量与该日平均时用水量的比值。
3.32
泵站 pumping station
3 Q/SY 06510.3—2016
泵房和配套设施的总称。
3.33
泵房 号 pumping house 设置水泵机组和附属设施用以提升液体而建的建筑物或构筑物
3.34
消防给水 water for fire fighting 扑灭火灾所需用水。
4设计总则
4.1净化水场工艺流程的选用及主要构筑物的组成，应根据原水水质、设计规模、处理后水质要求，经过调查研究及试验或参照相似净化水场的运行经验，通过技术经济比较综合研究确定 4.2净化水场水处理构筑物的设计水量按最高日供水量加水场自用水量确定。净化水场供水能力应满足建设项目最大时用水量需要 4.3净化水场的自用水量应根据原水水质和所采用的处理方法以及构筑物类型等因素通过计算确定，可采用设计水量的5%～10%。当滤池反冲洗水采取回用时，自用水量可适当减小。 4.4净化构筑物的设计参数应按原水水质最不利情况（如沙峰、低温、低浊等）时所需最大供水量进行校核。 4.5净化水场设计时，应考虑任意一构筑物和设备进行检修、清洗或停止工作时净化水场仍能满足供水要求。 4.6净化构筑物应根据具体情况设置排泥管、排空管、溢流管和压力冲洗设施等。 4.7滤池反冲洗水应回用，浓缩池的上清液宜回用或部分回用。 4.8当采用回用时，应尽可能均匀回流，同时应避免有害物质和病原微生物等积聚的影响，必要时可采取适当处理后回用。 4.9净化水场的运行宜采用仪表自动控制。
5　水质
5.1水源水质规定如下：
a）地表水取水水源的水质指标应不低于GB3838中IV类水域的水质规定。 b）地下水取水水源的水质指标不宜低于GB/T14848中IV类水质量指标
5.2净化水场的设计应取得水源的历年水质资料及其年变化资料，并了解影响水质的因素。 5.3地表水水质分析项目方法及标准应按GB3838中的要求执行，地表水环境质量标准基本项目和补充项目分析方法分别见表1和表2。
表1地表水环境质量标准基本项目分析方法
序号 1 2 pH值
项目
分析方法温度计法玻璃电极法碘量法电化学探头法
最低检出限，mg/L 参考标准
水温,℃
GB 13195 GB 6920 GB 7489 GB 11913 GB 11892
0. 2
溶解氧高锰酸盐指数
3
0. 5
4
