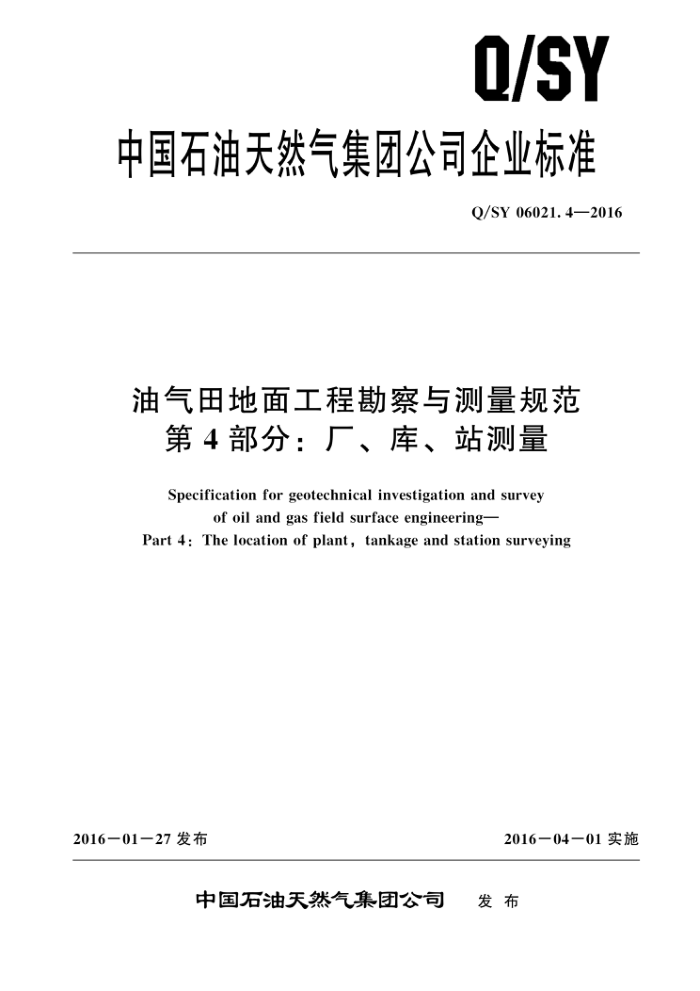

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06021.4—2016
油气田地面工程勘察与测量规范
第4部分：厂、库、站测量
Specification for geotechnical investigation and survey
of oil and gas field surface engineering-
Part 4 : The location of plant, tankage and station surveying
2016－01一27 发布
2016一04一01实施
中国石油天然气集团公司
发布 Q/SY 06021.4—2016
次
目
前言
范围 2 规范性引用文件 3 术语和定义测量控制桩与测量记录
4
4. 1 测量控制桩 4. 2 测量记录
..
............
5控制测量 5.1 基本规定 5. 2 平面控制测量 5.3 高程控制测量地形图测绘
6
8
6.1 基本规定 6.2 图根控制测量 6.3 地形测量· 6. 4 地形图编辑整饰· 6. 5 地形图修测 6. 6 数字化成图· 6. 7 成果检查和验收区域位置图编绘 7. 1 基本规定 7. 2 成图要求参考文献
11 14 1.4
5
15 16 16 16 18
7 Q/SY 06021.4—2016
前言
Q/SY 06021《油气田地面工程勘察与测量规范》是油气田地面工程设计系列标准之- 一。该标准分为以下4个部分：
第1部分：勘察; 第 2部分：测量一般规定; 第3部分：线路测量；第 4部分：厂、库、站测量
本部分为Q/SY06021的第4部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：刘丽、徐国杰、史庆伟、张思龙、杨洋、杨胜、张可可。
I Q/SY 06021.4—2016
油气田地面工程勘察与测量规范
第4部分：厂、库、站测量
1范围
Q/SY06021的本部分规定了油气田地面工程厂、库、站测量的工作内容、作业方法和技术
要求。
本部分适用于陆上油气田地面工程厂、库、站设计阶段的测量工作。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13923基础地理信息要素分类与代码 GB/T 20257.1　国家基本比例尺地图图式　第1部分：1：500　1：1000　１：2000地形图图式 GB/T 20257.2　国家基本比例尺地图图式　第2部分：1：5000　1：10000地形图图式 GB 50026　工程测量规范 GB/T 50537　油气田工程测量规范
3术语和定义
下列术语和定义适用于本文件。
3.1
厂 plant 油气田地面工程天然气处理厂、天然气净化厂等。
3. 2
库 storage 油气田地面工程石油库、地下储气库等。
3.3
站station 油气田地面工程单井站、集气站、分输站、基地及阀室等。
3. 4
区域位置图 图 regional location map 反映厂、库、站周边区域位置关系的平面图。
4测量控制桩与测量记录
4.1测量控制桩 4.1.1 测量控制桩应采用混凝土，亦可采用不易破碎的石材或其他具有较高强度的材料制成，测量控制桩的标石可预制或现场浇制，尺寸规格应符合GB50026的要求。
> Q/SY 06021.4—2016
d）各等级控制网中独立基线的观测总数，不宜少于必要观测基线数的1.5倍。 e） GNSS控制网的布设宜与高程控制网相匹配。
5.2.2.3GNSS控制测量的选点应符合下列要求：
点位的选择应符合技术设计要求，并有利于其他测量手段进行扩展和联测 b） 点位应便于安置接收设备和操作，视野开阔，高度角15°以上范围内应无障碍物阻挡卫星
a)
信号。 c）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不宜小于200m；远离高压
输电线，其距离不宜小于50m。 d）点位应便于保存、寻找和到达。 e） 点位附近不应有强烈干扰卫星信号接收的物体。 f) 充分利用符合要求的旧有控制点。
5.2. 2. 4( GNSS观测应符合下列要求：
a）四等、一级和二级GNSS测量作业的基本技术要求应符合表3的规定。
表 3GNSS 测量作业的基本技术要求
等级卫星高度角，（°）有效观测卫星数观测时段长度，min 数据采样间隔，s
四等 ≥15 ≥4 ≥45 10~30 ≤6
级、二级 ≥15 ≥4 ≥30 10~30 ≤8
点位几何图形强度因子PDOP
b） 观测人员应按照GNSS接收机操作手册的规定进行作业。 c） 天线宜采用脚架对中；当精度要求较低时，可用带支架的对中杆对中。对中允许偏差
为 2mm。 d） 每次观测前后应各量取一次天线高。两次量测较差不应大于3mm，符合要求取平均值作为
天线高。
e) 观测时应按规定逐项填写观测手簿，同时应注意仪器的警告信息，及时处理各种特殊情况。 f) 每日观测结束后，应及时将数据转存至计算机上，并拷贝成一式两份，不应进行任何剔除或
删改，也不应调用任何对数据实施重新加工组合的操作指令。
5.2.2.5GNSS数据处理应符合下列要求：
a）基线解算可采用随机软件，基线解算应符合下列规定：
1）基线解算宜采用双差相位观测值。作为起算值的卫星坐标宜由广播星历确定。
基线解算中的起算点应有WGS-84坐标，其精度要求对于各等级不宜低于25m，可采
2）
用不少于30min观测的单点定位结果的平差值。 3） 基线应采用合格的双差固定解作为基线解算的最终结果。 4） 同一级别的GNSS网，根据基线长度不同，可采用不同的数学处理模型。但8km内的
基线，宜采用双差固定解。20km以内的基线，可在双差固定解和双差浮点解中选择最优结果。
b）基线向量的质量应符合下列要求：
1）同一条边复测成果的较差d。应符合公式（2）的规定；
4
