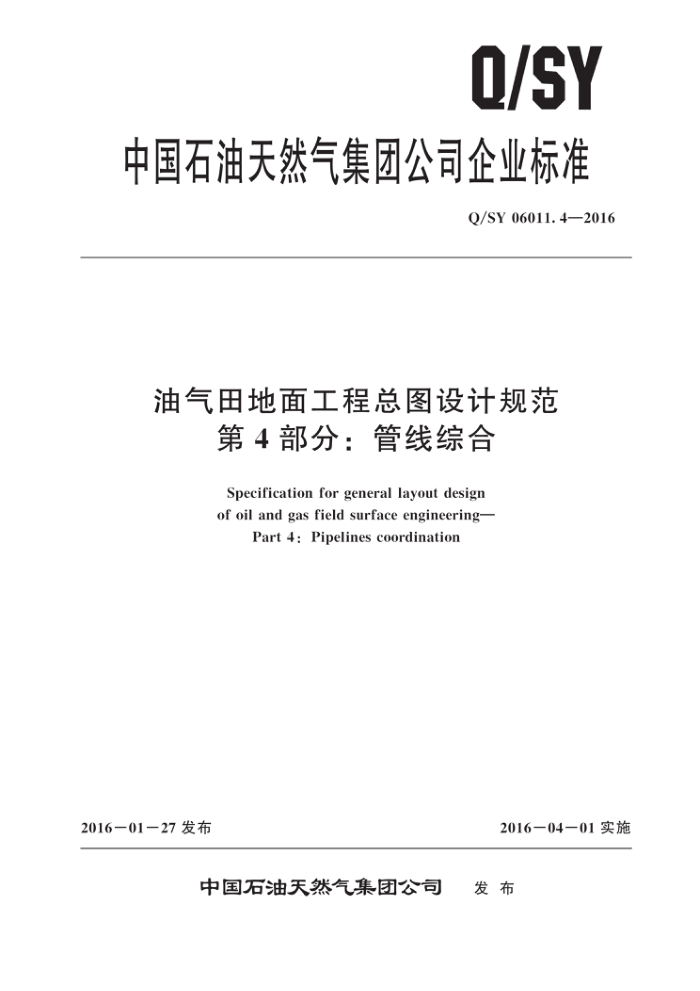

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06011.4—2016
油气田地面工程总图设计规范
第4部分：管线综合
Specification for general layout design of oil and gas field surface engineering-
Part 4 : Pipelines coordination
2016一01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06011. 4—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
一般规定地上管线
2
4
...
5
2
6 地下管线
：3 Q/SY 06011.4—2016
前創言
Q/SY06011《油气田地面工程总图设计规范》是油气田地面工程设计系列标准之一。该标准分为以下4个部分：
第1部分：通则；第2部分：总平面布置；第3部分：竖向设计；
一第4部分：管线综合。 本部分为Q/SY06011的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：梅川、张炯、杨成贵、王慧灵、冯帅、李光文、唐丹
I Q/SY 06011.4—2016
3. 7
管线埋设深度depth between pipe bottom and surface 地面到管道底（内壁）的距离，即地面标高减去管底标高。
4　一般规定
4.1管线综合应依据以下资料开展设计：
a）总平面布置图、竖向布置图等。 b）给水、排水、供电、电信、仪表、供热、燃气及配管、储运等设计输入资料。
4.2管线综合应遵循以下原则开展设计：
a） 管线综合应与总平面布置、竖向设计统一考虑，管线宜短捷。 b）分期建设的管线应统一规划布置。 c）^ 管线敷设方式应根据管线内介质的性质、工艺和材质要求、生产安全、交通运输、施工检修
和站场条件等因素，经技术经济比较后确定。 d） 管线之间、管线与建筑物、道路、铁路等之间在平面及竖向上，应相互协调、紧凑合理。 e）在满足生产、安全、检修要求的条件下，宜采用共架、共沟布置。
4.3各类管线的敷设方式应满足以下要求：
a）有可燃性、爆炸危险性、毒性及腐蚀性介质的管道，全厂性工艺及热力管道，宜地上敷设 b）在散发比空气重的可燃、有毒性气体的场所，不应采用地沟敷设；必须采用地沟敷设时，
应采取防止可燃气体在地沟内积聚的措施
c） 具有可燃性、爆炸危险性及有毒性介质的管道，不应穿越与其无关的建筑物、构筑物、生产
装置、储罐区等设施；在跨越罐区泵房的可燃气体、液化烃和可燃液体的管道上不应设置阀门及易发生泄漏的管道附件。
d）宜将管线布置在规划的管线通道内，管线通道应与道路、建筑红线平行布置 e） 减少管线与铁路、道路交叉，当管线与铁路、道路交叉时，应力求正交，在困难条件下，其
交叉角不宜小于 45° f）干管应布置在用户较多或支管较多的一侧，可将管线分类布置在管线通道内。
各种工艺管道及含可燃液体的污水管道不应沿道路敷设在路面或路肩上下。 h） 管线综合自建筑物或装置向道路方向布置，应符合GB 50187及SY/T 0048 的规定 i）地下管线交叉布置时，应符合GB50187及 SY/T 0048 的规定。 j）当分期建设时，管线布置应全面规划，近期集中，近远期结合。近期管线穿越远期用地时，
g）
不得影响远期用地的使用。
5　地上管线
5.1地上管线的布置不应妨碍交通运输、消防车辆的通行，同时满足行人和维护的要求。不应影响生产厂房等建筑物的采光和通风。 5.2有甲、乙、丙类火灾危险性、腐蚀性及毒性介质的管道，除使用该管线的建筑物、构筑物外，均不得采用建筑物、构筑物支撑式敷设。 5.3沿地面或底支架敷设的管道不应环绕工艺装置布置。 5.4地上管线的安装高度应符合 SY/T 0048 的规定 5.5架空管线、管架跨越厂内铁路、道路的最小净空高度应符合 GB 50187及 SY/T 0048 的规定。 5.6在管墩、管架上敷设的管线间距应符合 SY/T 0048 的规定。 2 Q/SY 06011.4—2016
管架与建筑物、构筑物之间的最小水平间距应符合 SY/T 0048 的规定
5.7
地下管线
6
6.1地下管线的管顶覆土厚度应根据外部荷载、管材强度及土壤冻结深度等条件确定。 6. 2 类别相同、埋深相近的地下管线、管沟，应集中平行布置，但不应平行重叠敷设。 6.3地下管线和管沟不应布置在建筑物、构筑物的基础压力影响范围内。地下管线宜按其埋设深度，从建（构）筑物向外由浅至深布置。 6.4地下管线与建筑物、构筑物之间的水平净距和地下管线之间水平、垂直净距应符合GB 50187 及 SY/T 0048 的规定。 6.5 地下管线（或管沟）穿越铁路、道路时，应符合GB 50187及SY／T 0048的规定
管线共沟敷设，应符合 GB 50187及 SY/T 0048 的规定。
6. 6
6.7管线在地沟内敷设时，地沟应采取必要的防水、防潮和排水措施，穿越车行道时，其荷载等级不宜低于“公路Ⅱ级”。
3 910z—'11090 XS/0
