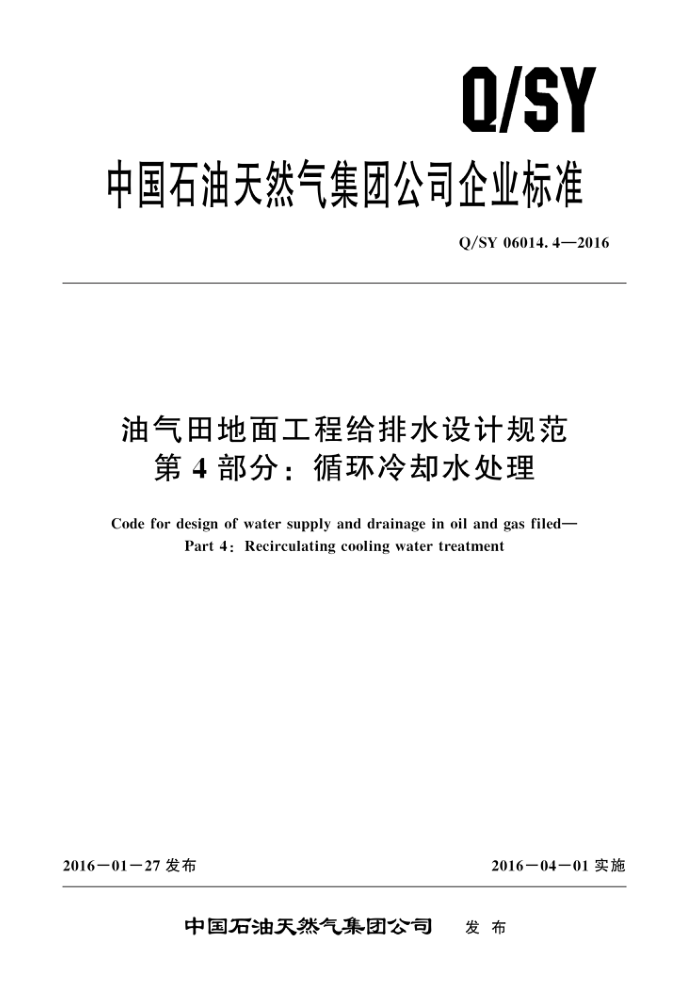

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06014.4—2016
油气田地面工程给排水设计规范
第4部分：循环冷却水处理
Code for design of water supply and drainage in oil and gas filed-
Part 4 : Recirculating cooling water treatment
2016－01－27 发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06014. 4—2016
目 次
前言
........
......
........
范围规范性引用文件术语和定义总图布置 4. 1 一般原则 4. 2 布置要求
1
2
3
4
5循环冷却水系统设计 5. 1 一般规定 5. 2 间冷开式系统设计 5.3 闭式系统设计 6　水质稳定 6.1 水质要求 6.2 水质稳定措施 7设备选择 7. 1 冷却塔 7. 2 循环水池 7.3 膨胀罐 7. 4 循环水泵 7. 5 其他设备 8水质分析检测 8.1 基本要求 8.2 常规检测项目 8.3 非常规检测项目 8. 4 水质全分析附录A（资料性附录） 水质分析项目表
...
.. .. .........
.... ..
.
.......
X Q/SY 06014. 4—2016
前言
Q/SY 06014《油气田地面工程给排水设计规范》是油气田地面工程设计系列标准之一。该标准分为以下5个部分：
第1部分：通则; 一第 2部分：取水及净化处理；
第3部分：采出水处理; 第4部分：循环冷却水处理; 第5部分：站厂给排水。
本部分为Q/SY 06014 的第 4部分。 本部分按照GB/T 1.1一2009《标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司新疆设计院。 本部分主要起草人：贺亮、宁江平、王睿、张志庆、罗春林、王爱军、郑德旺、高桂凤
II Q/SY 06014. 4—2016
油气田地面工程给排水设计规范
第4部分：循环冷却水处理
1 范围
Q/SY06014 的本部分规定了油气田地面工程循环冷却水处理系统的总图布置、系统设计、水质稳定、设备选择，以及水质分析检测的技术要求。
本部分适用于陆上油田、滩海陆采油田及海上油田陆岸终端地面工程新建及改扩建项目的循环冷却水处理系统设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50050工业循环冷却水处理设计规范 GB/T 50102　工业循环水冷却设计规范 GB/T 50746　石油化工循环水场设计规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
循环水场 recirculation cooling water unit 由冷却设施、水质处理设施、水泵、管道及其他设施组成，用以提供循环冷却水的场所。
3. 2
循环冷却水系统recirculating cooling water system 以水作为冷却介质，并循环运行的一种给水系统，由换热设备、冷却设备、处理设施、水泵、管
道及其他有关设施组成。 3.3
间冷开式循环冷却水系统（间冷开式系统）indirect open recirculating cooling water system 循环冷却水与被冷却介质间接传热且循环冷却水与大气直接接触散热的循环冷却水系统。
3. 4
间冷闭式循环冷却水系统（闭式系统）indirect closed recirculating cooling water system 循环冷却水与被冷却介质间接传热且循环冷却水与冷却介质也是间接传热的循环冷却水系统
3.5
全闭式系统 t totally closed system 系统中的循环冷却水不与大气接触的间冷闭式循环冷却水系统
3. 6
腐蚀速率　corrosion rate 以金属腐蚀失重而算得的每年平均腐蚀深度，单位为毫米每年（mm/年）。 Q/SY 06014.4—2016
图布置等条件确定。 5.1.2循环水排污以及旁滤罐反冲洗水的排污水处置应符合环保要求 5.1.3根据系统运行操作要求和技术经济比较，可选用间冷开式系统或闭式系统。 5.1.4　全厂循环冷却水量应根据生产工艺的最大小时用水量确定 5.1.5循环冷却水系统容积宜为小时循环水量的 1/3～1/5 5.1.6间冷闭式系统时，应优先选用全闭式系统, 5.2　间冷开式系统设计 5.2.1间冷开式系统的补充水量应包括冷却塔风吹损失水量、蒸发损失水量和排污水量，并应按下列规定执行：
a）冷却塔的风吹损失量应采用同类型冷却塔的实测数据。当无实测数据时，可根据冷却塔收水
器的形式和性能确定，一般按循环给水量的 0.1%～0.3%取值。 b）循环水系统的蒸发损失水量及排污水量详细计算参数符合GB 50050 的规定。当缺乏资料
时，蒸发损失水量可按循环水量的1%～2%取值。
5.2.2旁滤水量计算宜为循环水量的 1%～5%。对于多沙尘地区或空气灰尘指数偏高地区可适当提高。 5.2.3浓缩倍数应符合下列要求：
a） 设计浓缩倍数应根据补充水水质、循环冷却水的水质要求及水质处理方法，通过技术经济比
较确定。 b）浓缩倍数的确定应考虑节约用水和环境保护的要求。 c） 浓缩倍数计算应符合GB50050的规定；当缺乏资料时，浓缩倍数不应小于3。
5.2. 41 间冷开式系统管道设计应符合下列规定：
a） 循环冷却水回水管应设接至循环水池的旁路管。 b） 换热设备循环冷却水接管应设旁路管或旁路管接口。 c） 管径大于或等于800mm的循环冷却水管道宜设检修人孔，间距不宜大于500m。 d） 管道系统的低点宜设置泄水阀，高点宜设计排气阀。
5.3 闭式系统设计 5.3.1闭式系统的补充水量主要为排污水量，宜为循环水量的0.1%。 5.3.2闭式系统补充水设计流量宜为循环水量的 0.5%～1% 5.3.3闭式系统应设置膨胀罐，用于调节循环水量的波动，以及吸收水的热膨胀。 5.3.4全闭式系统的膨胀罐应具有电气自动调压、水位检测、自动补水与泄水，以及防止空气进人水系统等功能。 5.3.5当发生停电事故时，闭式系统应根据工艺设备的事故用水量与安全给水时间的不同要求，采用可靠的安全措施。 5.3.6闭式系统管道设计应符合下列规定：
a） 循环冷却水给水总管与换热设备的给水管宜设置管道过滤器。 b）补充水管道宜按 4h～6h 充满系统设计。 c） 当补充水 pH值小于 7.5时，其输水管道应采用耐腐蚀管材。 d） 管道系统的低点应设置泄水阀，高点应设置通气设施
