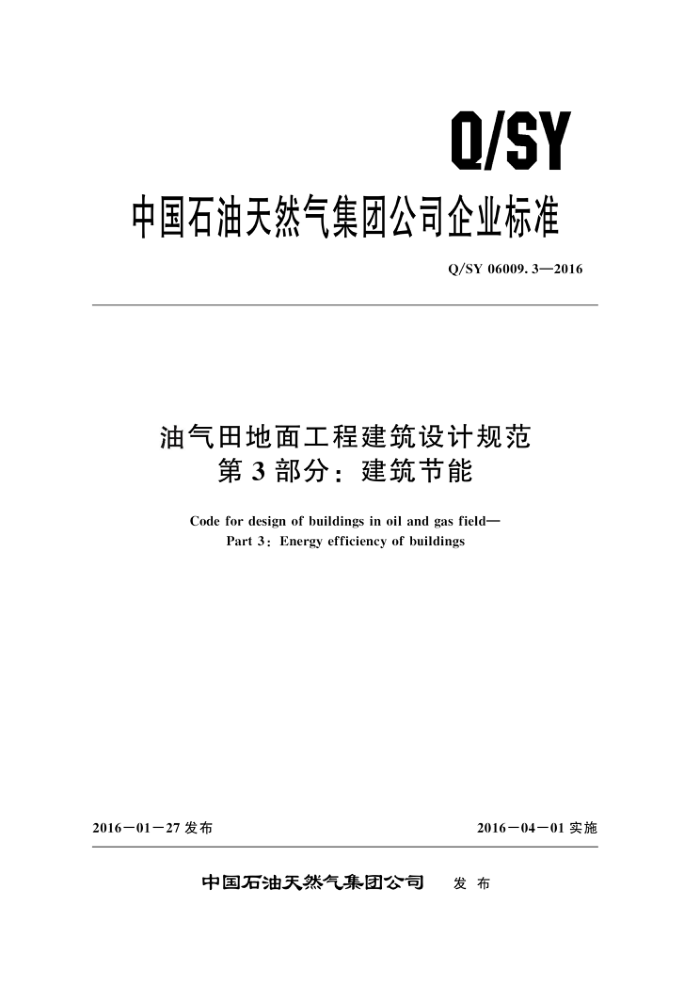

Q/SY 06009.3—2016
油气田地面工程建筑设计规范
第3部分：建筑节能
Code for design of buildings in oil and gas field-
Part 3: Energy efficiency of buildings
2016－0127 发布
2016－04－01实施
中国石油天然气集团公司 发布 Q/SY 06009.3—2016
次
目
前言
I
范围规范性引用文件 3 术语和定义
2
各气候子区与室内热环境计算参数 4. 1 居住建筑 4. 2 公共建筑
5建筑节能设计 5. 1 -般规定
5. 2 居住建筑 5. 3 公共建筑
6 保温材料选择
建筑外保温防火设计附录A（资料性附录）常用墙体保温材料导热系数计算值附录B（资料性附录）屋面常用保温材料导热系数计算值附录C（资料性附录）楼地面常用保温材料导热系数计算值·
11 Q/SY 06009. 3—2016
前言
Q/SY 06009《油气田地面工程建筑设计规范》是油气田地面工程设计系列标准之一。该标准分为以下3个部分：
第1部分：通则；第2部分：建筑防火与防爆；第3部分：建筑节能。
本部分为 Q/SY 06009的第3部分。 本部分按照GB/T1.1一2009 《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司新疆设计院本部分主要起草人：鲁建莉、唐坚梅、于庆、吴昊、孙国成、马杰、尹洁、杨晓春、高桂凤。
I Q/SY 06009.3—2016
a）冬季采暖室内计算温度应取18℃。 b）冬季采暖计算换气次数应取0.5h-1
4. 1. 2 夏热冬冷地区
4.1. 2. 12 冬季采暖室内热环境设计计算指标取值应符合下列规定：
a）卧室、起居室室内设计温度应取18℃。 b）换气次数应取 1.0h-1。
4.1.2.2夏季空调室内热环境设计计算指标取值应符合下列规定：
a）卧室、起居室室内设计温度应取26℃。 b）换气次数应取1.0h-1。
4.1.3夏热冬暖地区
4.1.3.1北区内建筑主要考虑夏季空调，兼顾冬季采暖；南区内建筑节能设计应考虑夏季空调，可不考虑冬季采暖。 4.1.3.2夏季空调室内设计计算指标应按下列规定取值：
a）居住空间室内设计计算温度应取26℃。 b）计算换气次数应取1.0h-1。
4.1.3.3北区冬季采暖内设计计算指标应按下列规定取值：
a）居住空间室内设计计算温度应取16℃。 b）计算换气次数应取1.0h-1。
4.2公共建筑
4.2.1 集中采暖系统室内计算温度宜符合表2的规定。
表2 集中采暖系统室内计算温度
室内温度
室内温度
建筑类型及房间名称门厅、楼 (电梯) 办公室会议室、接待室、多功能厅走道、洗手间、公共食堂车库餐厅、饮食、小吃、办公洗碗间
建筑类型及房间名称
℃ 16 20 18 16 5 18 16 16 4旅馆 10 8
℃ 16 18 20 26 16 20 18 16 25 16
比赛厅（不含体操）、练习厅休息厅运动员、教练员更衣、休息游泳馆大厅、接待客房、办公室餐厅、会议室走道、楼（电）梯间公共浴室公共洗手间
1办公楼
3体育
2餐饮 制作间、洗手间、配餐
厨房、热加工间干菜、饮料库
4. 2. 2 空气调节系统室内计算参数宜符合表3的规定。
3 Q/SY 06009.3—2016
表3空气调节系统室内计算参数
冬季 20 18
夏季 25
参数
一般房间大堂、过厅
温度,℃
室内外温差≤10 0.15≤≤0.30
风速u，m/s 相对湿度,%
0. 10≤≤0. 20
30～60
40～65
5建筑节能设计
5.1一般规定
5.1.1建筑总平面布置和单体平面设计，尽量考虑冬季日照并避开冬季主导风向，减少夏季太阳热辐射，并充分利用自然通风。建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。 5.1.2建筑节能工程外保温体系应满足JGJ144的规定。 5.1.3在居住建筑设计时应减少建筑物的外表面积。建筑体形系数宜满足JGJ26，JGJ75和JGJ 134的要求。 5.1.4窗墙面积比和遮阳应符合以下要求：
建筑设计应减少北窗面积，窗墙比宜满足JGJ26，JGJ75和JGJ134的要求。
a)
b）东西向窗户宜采取遮阳措施。 c）在满足采光、通风和造型等功能的前提下应减少窗墙比，减少大窗或玻璃幕墙的使用。
5.1.5墙体和屋顶的保温隔热应符合以下要求：
a） 外墙平均传热系数Km应符合JGJ26，JGJ75和JGJ134的规定，并应符合地方相关节能
要求。 b） 屋面应具有良好的保温、隔热、防水等节能效果，应进行保温处理，屋顶传热系数K应符
合JGJ26，JGJ75和JGJ134的规定。
5.1.6 当体形系数大于JGJ26，JGJ75和JGJ134规定的限值时，应进行围护结构热工性能的权衡判断。 5.2居住建筑 5.2.1严寒和寒冷地区居住建筑热工性能综合指标应符合下列要求：
居住建筑的体形系数限值见表4。
a）
表4居住建筑的体形系数限值
建筑层数严寒地区寒冷地区
≤3层 0. 50 0.52
4～8层 0.30 0. 33
b）严寒和寒冷地区屋面、外墙热工性能参数限值见表5。 c) 不同朝向外门窗的窗墙面积比限值见表6。 d） 窗墙面积比的计算应满足下列要求：
1）窗墙面积比应按建筑物单一朝向墙面平均计算。
