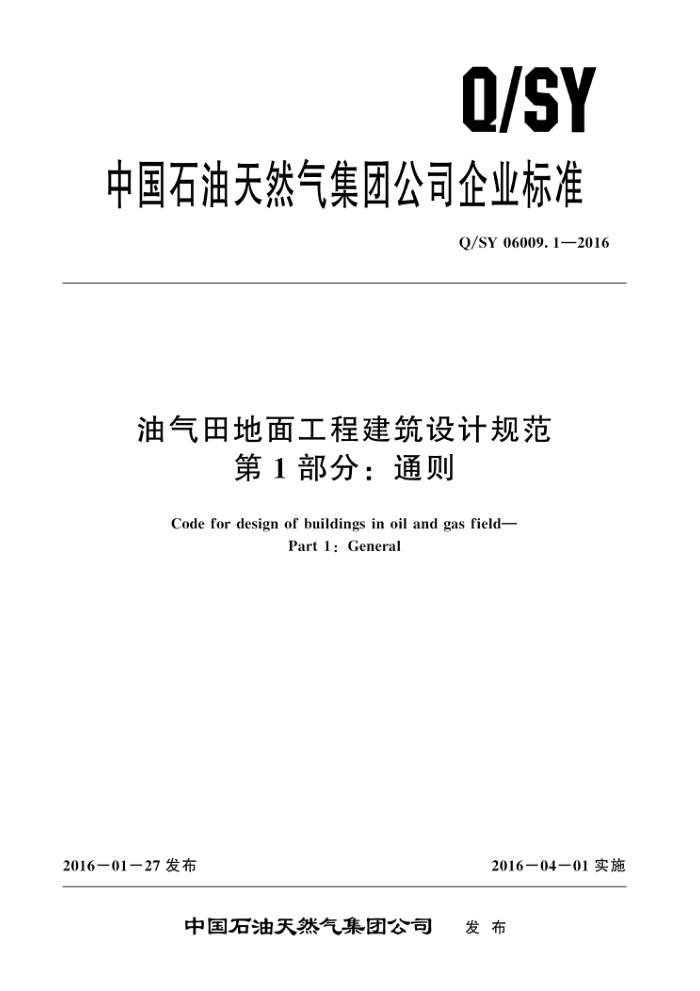

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06009.1—2016
油气田地面工程建筑设计规范
第1部分：通则
Code for design of buildings in oil and gas field-
Part 1: General
2016－01－27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06009.1—2016
目 次
前言
....
.......
范围规范性引用文件术语和定义设计原则 -般规定 5.1 设计深度 5. 2 设计使用年限 5.3 建筑模数 5. 4 建筑设计指标计算原则 5. 5 生产管理及辅助生产建筑物的建筑面积指标 5.6 建筑防火设计 5.7 建筑防爆设计建筑构造 6.1 建筑墙体 6. 2 建筑地面 6.3 建筑屋面 6. 4 建筑门窗
1
2
3
4
5
6
.......
.
........... Q/SY 06009.1—2016
前創言
Q/SY 06009《油气田地面工程建筑设计规范》是油气田地面工程设计系列标准之一。该标准分为以下3个部分：
一第 1部分：通则; —第 2部分：建筑防火与防爆;
第3部分：建筑节能。 本部分为Q/SY 06009的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出。
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司新疆设计院。 本部分主要起草人：唐坚梅、张书华、卢建宇、孙国成、黄萍、王珍、鲁建莉、刘文革、杨
晓春。
Ⅱ Q/SY 06009.1—2016
油气田地面工程建筑设计规范
第1部分：通则
1范围
Q/SY06009 的本部分规定了油气田地面工程中建筑设计的主要原则和要求。 本部分适用于陆上油气田、滩海陆采油气田和海上油气田陆岸终端地面工程新建及改扩建项目。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7106建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 23932　建筑用金属面绝热夹芯板 GB/T 50006厂房建筑模数协调标准 GB 50016　建筑设计防火规范 GB 50037建筑地面设计规范 GB 50345　屋面工程技术规范 GB 50352　民用建筑设计通则 GB/T 50353　建筑工程建筑面积计算规范 JGJ 64饮食建筑设计规范 JGJ/T 331　建筑地面工程防滑技术规程建筑工程设计文件编制深度规定住房和城乡建设部　建质［2008］216号中国石油天然气集团公司国内办公用房和倒班公寓建设标准计划［2012］84号
3术语和定义
下列术语和定义适用于本文件。
3. 1
生产管理及辅助生产建筑物the production management and assistant production building 间接服务于生产工艺需要或为了满足生产管理、消防及生产人员工作时段内生活需要而建造的各
类建筑物。例如：分析化验室、汽车库、库房、消防站、检维修厂房、管理办公室、倒班宿舍、职工食堂等。
4设计原则
4.1　 建筑设计应符合健康、安全及环境保护的要求，遵守国家法令、法规及现行有关标准和规定 4.2建筑平面、空间布置应满足工艺流程、设备布置、设备安装和维修的要求。 4.3设计应根据生产工艺的特点满足防火、防爆、防腐蚀、防噪声、采光、通风等要求。 4.4设计应充分考虑当地的自然条件，水文、地质条件，尽量避开滑坡、断层等不良地质地段。 Q/SY 06009.1—2016
a） 平屋面排水坡度建筑找坡不应小于2%。 b） 压型钢板屋面的排水坡度不宜小于5%。 c） 天沟或檐沟的纵向排水坡度应不小于1% d) 卷材屋面的坡度不宜大于25%；当坡度大于25%时，应采取固定和防止滑落措施。
6.3.5抗震设防区或有强风地区的屋面应采取固定加强措施。 6.3.6块体材料、水泥砂浆、细石混凝土保护层与卷材、涂膜防水层之间，应设置隔离层。 6.3.7严寒及寒冷地区屋面结构冷凝界面内侧实际具有的蒸汽渗透阻小于所需值，或其他地区室内湿气有可能透过屋面结构进人保温层时，应设置隔汽层。 6.4　建筑门窗 6.4.1门窗的材料、尺寸、功能和质量等应符合使用要求，并应符合建筑门窗产品标准的规定；门窗的配件应与门窗主体相匹配，并应符合各种材料的技术要求。 6.4.2应推广应用具有节能、密封、隔声、防结露等优良性能的建筑门窗。 6.4.3门窗与墙体应连接牢固，且满足抗风压、水密性、气密性的要求，对不同材料门窗的密封材料做相应选择。 6.4.4开向公共走道的窗扇，其底面高度不应低于2m。 6.4.5临空的窗台低于0.80m时，应采取防护措施，防护高度由楼地面起计算不应低于0.80m。 6.4.6天窗应采用防破碎伤人的透光材料，应有防冷凝水产生或引泄冷凝水的措施，应便于开启、 关闭、固定、防渗水，并方便清洗。 6.4.7建筑外门窗的气密、水密、抗风压性能分级及检测方法应符合GB/T7106的有关规定。 6.4.8高压、低压配电室及有特殊要求的建筑门窗，应采取防止蚊、虫及小动物进入的安全防护措施。 中国石油天然气集团公司
企业标准
油气田地面工程建筑设计规范
第1部分：通则 Q/SY 06009.1—2016
*
石油工业出版社出版 (北京安定门外安华里二区一号楼)
北京中石油彩色印刷有限责任公司排版印刷
(内部发行)
*
880×1230毫米16开本0.75印张15千字印1—1500 2016年4月北京第1版 2016年4月北京第1次印刷
书号：155021·18344　定价：12.00元
版权专有　不得翻印
Q/SY 06009.1—2016
