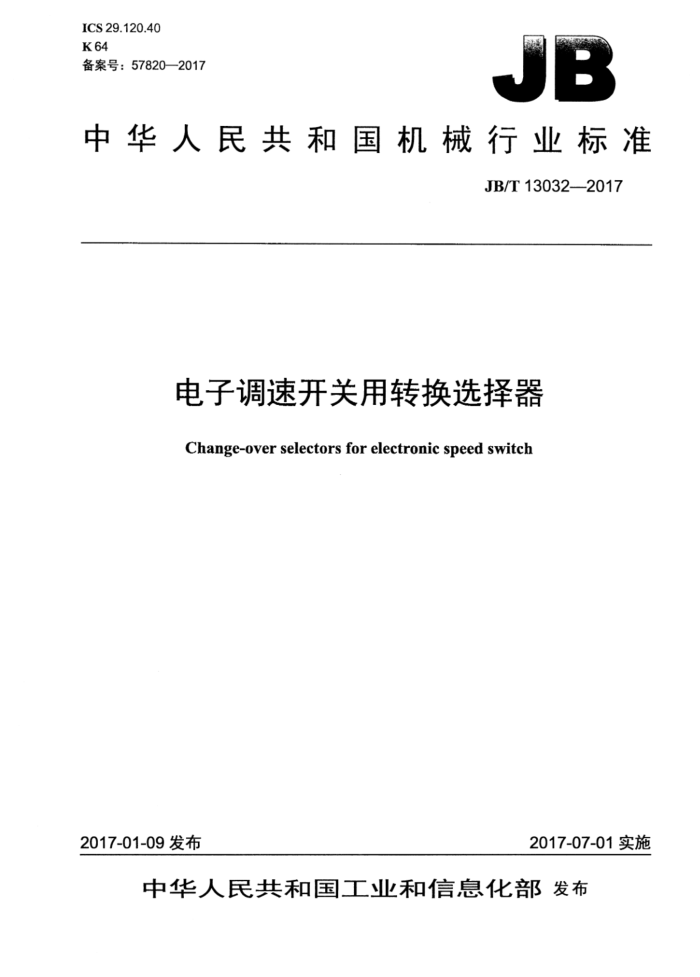

ICS29.120.40 K64 备案号：57820—2017
JB
中华人民共和国机械行业标准
JB/T13032—2017
电子调速开关用转换选择器
Change-over selectors for electronic speed switch
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T13032—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义
一
额定值...
4
5分类、型号与标志.. 6技术要求与试验方法 7包装、运输和贮存附录A（资料性附录） 检验规则。 附录B（资料性附录） 软件评估
16 17 19
图1 螺钉端子和螺栓端子示例图2导线损伤试验示意图.. 图3 振动试验原理电路图
OC
10 12
表1额定值的优选值.. 表2特征代号表3传感器操动方式特征字母. 表4设计代号. 表5功能代号.. 表6电流与导线截面积. 表7 拧紧螺钉的力矩... 表8 螺钉与螺栓接线端子参数表表9 螺钉与螺栓端子中用的垫圈或压板尺寸表10 柱式接线端子的尺寸表11 导线承受的轴向拉力表12 导线截面与H值.. 表13 绝缘电阻与介电强度表A.1 型式试验的项目与顺序
6
10 .10 .13 .17 JB/T13032—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、张家港华捷电子有限公司、浙江佳奔电子有限公司、浙江
冠宝电子有限公司、浙江长隆电气有限公司、浙江中讯电子有限公司。
本标准主要起草人：张玮昌、陈平、方亮、倪圣珑、戴泰官、薛道德、郑建中、瞿海亮。 本标准为首次发布。
I JB/T13032—2017
电子调速升关用转换选择器
1范围
本标准规定了电动工具及相关器具上电子调速开关用转换选择器（俗称正反转装置，以下统一简称转换选择器》的术语和定义、额定值、分类、型号与标志、技术要求与试验方法、包装、运输和贮存。
本标准适用于装在电动工具及相关器具中的，借助人通过操动件操作，或者靠激发传感器操作使转换选择器能承载工具电源及改变工具旋转方向的，额定电压不超过480V、额定电流不大于63A的机械或电子转换选择器。
本标准适用于人通过操动作操作，或者靠激发传感器（可在实体上或电气上与转换选择器结合在一起，也可分开配置，还可能包含操动件或传感器与转换选择器之间的信号传输）操作的转换选择器。
本标准也适用于兼有受制于开关要求的附加控制功能的转换选择器。 在特殊环境下使用的类似转换选择器也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/3883.1一2014手持式、可移式电动工具和园林工具的安全第1部分：通用要求 GB4706.1--2005家用和类似用途电器的安全第1部分：通用要求 GB8897.4一2008原电池第4部分：锂电池的安全要求 GB/T15092.1-2010器具开关第1部分：通用要求 GB/T15092.3一2014器具开关第2部分：转换选择器的特殊要求 JB/T6212器具开关型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
转换选择器change-overselector 能承载电流但不接通和分断电流、用于转换一条或多条电路的电气连接器件。
4额定值
转换选择器的额定值可参照表1的规定。
1 JB/T13032—2017
表1额定值的优选值
额定电压
额定电流
电源种类
V nX1.2
A
直流交流
2，46，1016，25,30,40，63
（其中n为2～50间任一整数值）
50,125,230,250,440
1,2，34,6,10,16，20,25,32
5 分类、 型号与标志
5.1 分类 5.1.1 按环境温度分：
在最高环境温度不大于55℃中使用的开关；在最高环境温度为55℃～85℃间使用的开关；在最低环境温度不低于-40℃中使用的开关。
5.1.2按是否区分极性分：
有极性：无极性。
5.1.3按是否带有电子器件分：
带电子器件：不带电子器件。
5.1.4 按是否带保护装置分：
带保护装置；不带保护装置。
5.1.5按转换选择器属性分：
一附装转换选择器；拼合转换选择器；与电子器件组合的转换选择器。
5.1.6按操作循环数分：
100000; 50000; 25000; 10000; 6 000; 3000; -1000; 300; -50。
5.1.7按转换选择器机构分：
瞬时动作机构：一非瞬时动作机构；电子转换。
-
5.1.8按转换选择器操动方式分：
2 JB/T13032—2017
按钮；一倒扳；旋转；触摸（点动）；传感器。
5.1.9按转换选择器动作特性分：
可锁定转换选择器：一非锁定转换选择器；由工具操动的转换选择器。
5.1.10按器件组合方式分：
转换选择器与开关拼合为一个整体，不可分离；一正反转装置可附装在开关上，可分离。
5.2型号 5.2.1型号的组成结构如下：
000
KQ
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）类别代号（用汉语拼音大写字母表示）器具开关（可省略）
5.2.2类别代号表征转换选择器的类别属性，用一位汉语拼音大写字母表示。附装转换选择器用F表示；拼合转换选择器用P表示：带电子器件用E表示：其他按照JB/T6212的规定。 5.2.3特征代号表征转换选择器的操动方式，用一位（或两位）汉语拼音大写字母表示，见表2。
表2特征代号 B
代号字母表征的操动方式
A 按钮
z 旋转
D 触摸（点动）
s 传感器
倒扳
传感器操动方式特征字母按表3的规定。
表31 传感器操动方式特征字母
特征字母表征的操动方式
N
j 接近
g 光控
s 声控
温控
5.2.4 设计代号表征与转换选择器组合的开关型式与电路连接模式（可省略），见表4。
表4设计代号
开关型式单向开关
电路连接模式单一负载（单极断开）单一负载（全极断开）
代号数字
单极 2极
12 13
3 JB/T130322017
其他按照GB/T15092.1的规定
5.2.5规格代号表征以安为单位的转换选择器最大额定电流值，用阿拉伯数字表示。
示例：转换选择器最大额定电流值为10A，则规格代号用阿拉伯数字10表示；若最大额定电流值为20A，则规格代号用
20表示，依此类推。 5.2.6辅助代号由功能代号和派生代号组成，用以补充说明转换选择器的某些结构特性、电子特性、 控制对象、派生产品等，具体如下：
口O
派生代号（用阿拉伯数字表示）功能代号（用汉语拼音大写字母表示）
辅助代号的组成：
功能代号表征转换选择器电气动作方式，用汉语拼音大写字母表示，见表5：
表5功能代号 L
Y 压赞式
P 片簧式 非瞬时桥式 电子转换
代号字母表征电气动作方式
Q 跷板式
F
E
H
滑动式
拉簧式
派生代号作为派生覆盖产品之用，表征转换选择器手柄形式、尺寸、自锁形式、颜色等，可用相应的阿拉伯数字表示，由设计（制造）单位自行确定。
示例：某种附装在电动工具电子调速开关上的转换选择器，其额定电压为250VAC，基本电阻性负载额定电流为8A，倒
扳操作，滑动式结构，单向单极单一负载，其型号标记为：
FB12-8/H
5.3标志
5.3.1转换选择器上应具有以下标志：
制造商名称或商标或识别标志；型号；额定电压额定电流与电源种类符号（按本标准5.3.2的规定）：端子标志：全部端子均应适当标示，也可以标示接线图：转换选择器的符号：按GB/T15092.3一2014中第8章的规定： -操作循环数标记（按本标准5.3.4的规定）；环境温度限值标记（按本标准5.3.3的规定），环境温度限值为0℃～55℃的不需要标示；其他符号标志及相关规定按GB/T15092.1一2010中第8章的规定。
注：附装在开关上的转换选择器，或与开关拼合在一起的转换选择器，除型号、端子标志、转换选择器符号外，其
他标志也可标识在开关本体上。
5.3.2 额定电压、额定电流与电源种类可用下述方法表示：
对电阻性负载电路，通常额定电流写在最前面，后面加上电流单位A，电压值排在A之后，再标上电压单位V，再后边是电源种类符号，例如：
10A24VDC 或10A24V---
4
