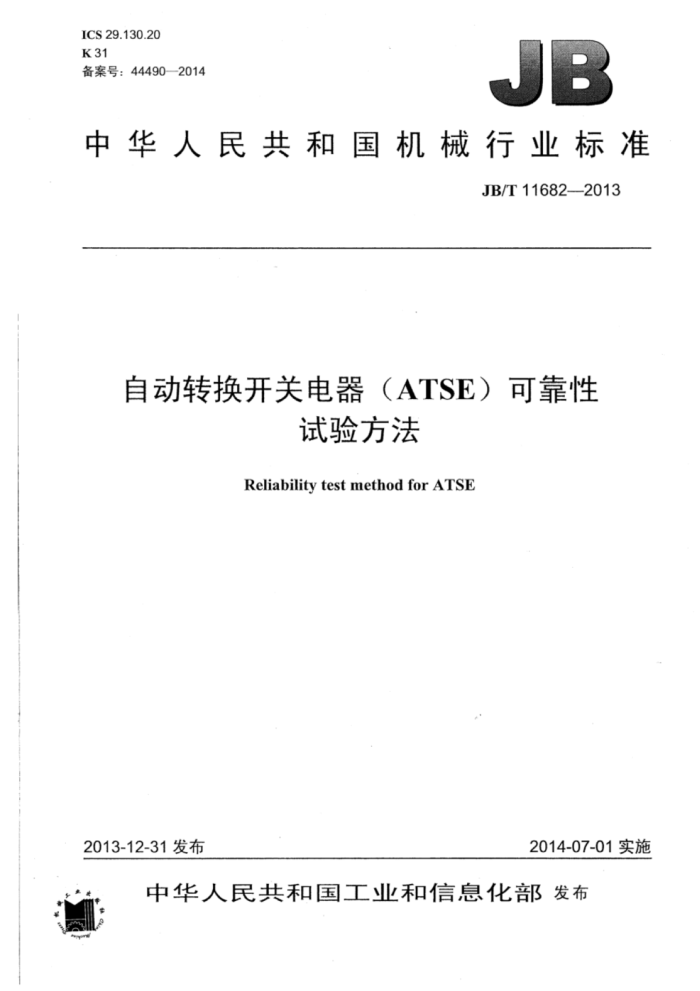

ICS29.130.20 K31 备案号：444902014
JB
中华人民共和国机械行业标准
JB/T11682--2013
自动转换开关电器（ATSE）可靠性
试验方法
Reliabilitytest method for ATSE
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
自动转换开关电器（ATSE）可靠性
试验方法 JB/T-11682-2013
串
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-1印张*32千字 2014年7月第1版第1次印刷
*
书号：15111·11671 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11682—2013
目 次
前言 13 范围 2# 规范性引用文件 3术语和定义、符号. 3.1术语和定义 3.2符号.. 4可靠性指标.. 4.1一般要求 4.2 操作失效率等级 4.3失电压转换成功率等级 4.4欠电压转换成功率等级 5可靠性试验方法 5.1 试验条件 5.2 试品的准备 5.3 试品的检测 5.4 失效判据.. 5.5 可靠性试验的试验装置 6可靠性验证试验方案及试验程序 6.1试验组成. 6.2可靠性验证试验方案， 6.3可靠性验证试验程序 7试验记录附录A（资料性附录）ATSE可靠性试验装置原理框图附录B（资料性附录）试验报告.. 图A.1ATSE操作可靠性试验装置原理框图图A.2ATSE失/次电压转换可靠性试验装置原理框图表1操作失效率等级名称和最大失效率（amax）表2失电压转换成功率等级名称和不可接收的成功率（R1）表3 欠电压转换成功率等级名称和不可接收的成功率（R）表4主 操作失效率验证试验抽样方案（βB=0.1）表5失电压转换成功率验证试验抽样方案（β=0.1）表6欠电压转换成功率验证试验抽样方案（β=0.1）表B.1操作可靠性试验（操作失效率验证试验）报告. 表B.2 失/次电压转换可靠性试验（失/欠电压转换成功率验证试验）报告
II
10 11 10 10
12 JB/T11682—2013
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。 本标准负责起草单位：上海电器科学研究院、上海电科电器科技有限公司、河北工业大学。 本标准参加起草单位：深圳市泰永科技股份有限公司、施耐德万高（天津）电气设备有限公司、法
泰电器（江苏）股份有限公司、上海电器股份有限公司人民电器厂、常熟开关制造有限公司、华通机电股份有限公司、浙江天正电气股份有限公司、上海电器设备检测所、环宇集团有限公司、上海西门子线路保护系统有限公司、上海诺雅克电气有限公司、中国质量认证中心、上海人民企业集团温州电器有限公司、无锡TCL罗格朗低压电器有限公司。
本标准负责起草人：曲德刚、陆俭国、李文华、栗惠。 本标准参加起草人：贺贵兵、王津先、丁高峰、朱军、褚波、冯新民、王卫国、魏庆媛、李丽芳、
熊厚钰、徐泽亮、郭雪景、张应林、傅凯。
本标准为首次发布。
II JB/T11682-2013
自动转换开关电器（ATSE）可靠性试验方法
1范围
本标准规定了自动转换开关电器（ATSE）的术语和定义，符号、进行可靠性验证试验的一般要求。 本标准适用于交流50Hz（60Hz）额定电压不超过1000V、额定电流400A及以下的ATSE。除
验证试验方案及试验程序外，本标准也适用于产品的可靠性测定试验。本标准可作为ATSE生产企业进行产品可靠性试验的指导性文件。
额定电流400A以上的ATSE的可靠性试验可参照本标准进行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBT2900.18电工术语低压电器 GBT3187一1994可靠性，维修性术语 GBT5080（所有部分）设备可靠性试验 GB14048.1一2012低压开关设备和控制设备第1部分：总则 GBT14048.11一2008低压开关设备和控制设备第6-1部分：多功能电器转换开关电器
3术语和定义、符号
3.1术语和定义
GB/T2900.18、GB/T3187、GB/T5080（所有部分）、GB14048.1，GB/T14048.11—2008界定的以及下列术语和定义适用于本文件。 3.1.1
成功率 successratio 产品在规定的条件下完成规定功能的概率或在规定条件下试验成功的概率。
3.1.2
失效率failurerate 产品工作到t时刻后的单位时间内发生失效的概率。
3.1.3
定时或定数截尾试验方案 time or failure curtailed test plan 在试验期间，对试品进行连续地或短间隔地监测，若累积相关试验时间达到了预定的试验截尾时间，
而相关失效数未达到预定的截尾失效数，则判为接收；若累积相关试验时间未达到预定的试验截尾时间，而相关失效数达到了预定的截尾失效数，则判为拒收。
注：本标准中。有关可靠性量值的“时间”单位可用“次数”替代，例如：累积相关试验次数、相关试验次数、截
尾次数、截止次数和试验次数等。
3.1.4
相关失效（关联失效） relevant failure JB/T116822013
在解释试验或工作结果或者计算可靠性量值时应计入的失效。 3.1.5
相关试验时间（次数） relewant test time (times) 与试品相关失效数有关的用来验证可靠性要求或用来计算可靠性量值时的试验时间（次数）。
3.1.6
使用方风险率 consumer's risk 当产品的真实失效率等于失效率等级的最大失效率时（或当产品的真实成功率等于不可接收的成功
率时），产品被接收的概率。 3.2符号
下列符号适用于本标准： Ae 合格判定数（允许失效数），Ac=r-1： I 额定电流： H 试品数： If 成功率验证试验的截尾次数（截尾时间）： Pz 成功率验证试验的截止次数（截止时间）： ns 成功率验证试验的累积相关试验次数（累积相关试验时间）：
相关失效数；截尾失效数：
厂
R1 不可接收的成功率：
拒动次数；误动次数：
n 12 T- 失效率验证试验的累积相关试验时间（累积相关试验次数）：
Te 失效率验证试验的截尾时间（截尾次数）； tz 失效率验证试验的截止时间（截止次数）： B 使用方风险率：元 操作失效率： Amax 规定操作失效率等级的最大失效率。
4可靠性指标
4.1 一般要求
ATSE应符合GB/T14048.11的相关要求。ATSE采用操作失效率、失电压转换成功率和欠电压转换成功率等级作为其可靠性特征量，并分别将操作失效率等级、失电压转换成功率等级、欠电压转换成功率等级作为其可靠性指标。
注1：操作仅指机械操作（可以带或不带控制器进行操作》。 注2：当ATSE同时具有失电压转换及欠电压转换性能时，允许仅作欠电压转换考核试验。
4.2操作失效率等级
按最大失效率元mx的数值将操作失效率划分为四个失效率等级（四级、亚四级、三级、亚三级），操作失效率等级名称和最大失效率见表1。
2 JB/T11682—2013
表1操作失效率等级名称和最大失效率（Am）操作失效率等级名称
单位为1/10次
Amax 1X10-4 3 ×10-4 1 × 10-3 3 ×10-3
四级亚四级三级亚三级
4.3失电压转换成功率等级
按不可接收的成功率R1的数值将失电压转换成功率划分为五个等级（一级、二级、三级、四级、 五级），失电压转换成功率等级名称和不可接收的成功率的数值见表2。
表2失电压转换成功率等级名称和不可接收的成功率（R1）
失电压转换成功率等级名称
R1 0.995 0.99 0.98 0.97 0.96
一级二级三级四级五级
4.4欠电压转换成功率等级
按不可接收的成功率R1的数值将欠电压转换成功率划分为五个等级（A级、B级、C级、D级、E 级），欠电压转换成功率等级名称和不可接收的成功率的数值见表3。
表3欠电压转换成功率等级名称和不可接收的成功率（R1）
欠电压转换成功率等级名称
R1 0.99 0.98 0.97 0.96 0.95
A级 B级 C级 D级 E级
可靠性试验方法
5
5.1试验条件 5.1.1 试验环境条件
试验环境条件如下： a）操作可靠性试验、失电压转换可靠性试验、欠电压转换可靠性试验可在正常环境条件下进行： b）试验环境应注意避免灰尘和其他污染。
5.1.2试品的安装条件
试品安装应符合以下要求：
M JB/T11682—2013
a）试品应按产品标准规定的正常工作方式安装： b）试品安装处的冲击和振动条件应符合产品标准的规定： c）试品安装面与垂直面的倾斜度应符合产品标准的规定： d）对于采用安装轨安装的产品，安装轨应符合有关安装轨的标准。
5.1.3试验电源
试验电源应付合以下要求： a）频率为50Hz（60Hz）的正弦波电源，其频率允许偏差为土5%： b）直流电源可采用发电机、蓄电池电源或稳压电源，若试验中不影响产品性能时，可以采用三相
全波整流电源，但其纹波系数不大于5%。
5.1.4试验操作条件 5.1.4.1一般条件
进行可靠性试验时，每小时的操作循环次数不低于60次。在每个操作循环期间：ATSE触头应保持闭合足够的时间，不应少于0.05S：对于由断路器派生的ATSE，则不应超过2s。 5.1.4.2操作可靠性试验
操作循环在控制电源额定电压及额定频率条件下进行，在操作循环总数的10%应进行操作范围极限的验证操作，即ATSE在规定的操作电压范围的最小值和最大值下各完成操作循环总数的5%的次数。 5.1.4.3失电压转换可靠性试验
ATSE应在常用电源被监测的任意一相或所有各相电压中断后的一预定时间内：从常用电源转换至备用电源，并在常用电源恢复正常时，ATSE应返回至常用电源侧。 5.1.4.4欠电压转换可靠性试验
当常用电源电压降低到制造商规定的电压范围内时，ATSE应在-预定时间内从常用电源转换至备用电源：当常用电源电压恢复正常时，ATSE应返回至常用电源侧。 5.2试品的准备
试验中所用试品，应是从在稳定的工艺条件下批量生产并经过出厂检验合格的产品中随机抽取的。 供抽样的产品数量应不小于试品数的10倍。 5.3试品的检测 5.3.1操作可靠性试验的检测 5.3.1.1试验前检测
试验前先对试品进行开箱检测，检查试品的零部件有无由运输引起的损坏，断裂，剔除零部件损坏、 断裂的试品，并按规定补足试品数，剔除掉的试品不计入相关失效数一内。 5.3.1.2试验过程中检测
试验过程中要对ATSE的操作可靠性进行监测。 除非产品标准另有规定，应对试品的所有触头在试品每次操作循环的“闭合”期中问的40%时间
内与“断开”期中间的40%时间内，监测触头接通时其两引出端间的电压降及触头断开时触头间的 4
