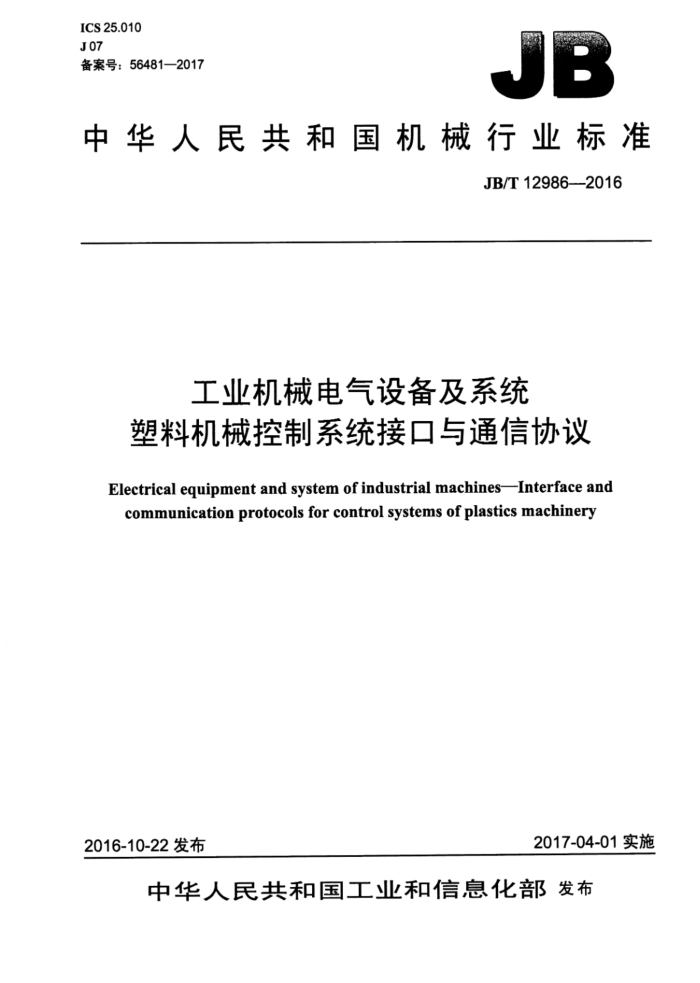

ICS 25.010 J 07 备案号：56481—2017
中华人民共和国机械行业标准
JB/T12986—2016
工业机械电气设备及系统
塑料机械控制系统接口与通信协议
Electrical equipment and system of industrial machines-Interface and communication protocols for control systems of plastics machinery
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T12986—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义.
IV
3..1塑料机械及系统.. 3.2通信 4基本要求.. 5物理层. 5..．概述. 5.2机械接口 5.3电气接口..
2
5.4拓扑结构. 5.5电磁兼容. 6数据链路层. 7应用层.
7.1 应用层模型.. 7.2 顿结构定义. 7.3数据ID结构及定义 7.4通信服务.. 8差错处理机制.. 附录A（资料性附录） 塑料机械控制系统适用范围附录B（资料性附录） 数据类型ID 附录C（资料性附录） 单位ID. C.1 概述.. C.2 国际单位制的基本单位 C.3 国际单位制的辅助单位 C.4 国际单位制中具有专门名称的导出单位， C.5 其他国际单位制导出单位 C.6 英制单位附录D（资料性附录） CRC校验程序
O
22 26 33
35
2 37
37 37 37 38 .40 42
图1体系结构模型图图2协议模型关系图图3应用层模型图4基本顿. 图5初始顿图6初始回复顿图7协议错误顿..
4
FI
6
T
1 JB/T12986—2016
图8监控/管理系统对时发起帧图9控制系统对时回复顿。 图10 监控/管理系统对时确认顿. 图11 控制系统对时确认帧. 图12 监控/管理系统连线保持帧. 图13 控制系统回复连线保持顿，图14 控制系统协议族校验顿图15 监控/管理协议校验顿. 图16 监控/管理系统更新动态协议开始顿图17 控制系统回复更新协议开始帧图18 监控管理系统更新动态协议列表顿. 图19 控制系统更新动态协议列表. 图20 动态协议帧，图21 动态协议顿内容图22 动态协议帧采集内容.. 图23 单个动态协议的StartTrigger段结构.. 图24 监控管理系统更新动态协议完成顿. 图25 控制系统回复更新动态协议完成帧图26 读取数据顿图27 读取数据返回帧. 图28 写数据顿. 图29 写数据返回顿. 图30 监控/管理系统数据字典请求.. 图31 控制系统数据字典回复. 图32 动态协议返回资料帧. 图33 动态协议返回资料帧结构Flag分解图34动态协议返回资料顿详细结构图35 数据D结构图36 基本通信流程、协议的逻辑关系。 图37 协议匹配图38 地址分配. 图39 对时处理流程图40 对时处理计算的基本方法图41 连线保持流程. 图42 动态协议更新流程. 图43 执行动态协议流程.
.8 .9 一 D
10 .10 11 11
. 11
.12 .12 .12 .13 13 .14 15 .17 17 ..18 ..18 .19 ..19.
20 ..20.
21 21 .22 22 .26 27 .28 ..29 30 .31 32 33
表1 TriggerID的组成. 表2Trigger类型值.. 表3条件定义. 表4触发参数目标值意义定义表5 写入状态.. 表6 组件类型定义.
..16 **16 ..16
.16 19 23
I JB/T12986—2016
表7动作类型定义. 表8数据集类型定义表9数据序号定义表10监测数据序号. 表11# 机器状态数据ID定义. 表12 机器状态值表B.1 数据类型ID. 表C.1 国际单位制的基本单位，表C.2 国际单位制的辅助单位. 表C.3 国际单位制中具有专门名称的导出单位表 C.4 其他国际单位制导出单位（一）表C.5 其他国际单位制导出单位（二）表 C.6 英制单位
.23 24 ..24 .24 .25
26 .35 ..37 ..37 ..38.
#tEEiEEBBi
CE.E0t1
..38 .39
40
III JB/T12986—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本标准起草单位：宁波弘讯科技股份有限公司、深圳市法奥克科技有限公司、北京机床研究所。 本标准主要起草人：王行华、范守苏、于洋、阴昆、俞田龙、黄祖广、方志群、冯地纵。 本标准为首次发布。
IV JB/T12986—2016
工业机械电气设备及系统塑料机械控制系统接口与通信协议
1范围
本标准规定了塑料机械控制系统与监控/管理系统之间的网络接口、通信协议、数据结构、通信流程（服务）等。
本标准适用于各类塑料机械以及配置设备的计算机控制系统（以下简称控制系统）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9387.1一1998信息技术开放系统互连基本参考模型第1部分：基本模型 GB/T16262.1一2006信息技术抽象语法记法一（ASN.1）第1部分：基本记法规范 GB/T16978—1997工业自动化 词汇 GB/T17626.2-2006电磁兼容 试验与测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验与测量技术射频电磁场辐射抗扰度试验
中
GB/T17626.4—2008 电磁兼容 试验与测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5--2008 电磁兼容讠 试验与测量技术浪涌（冲击）抗扰度试验 GB/T17626.6—2008 电磁兼容 试验与测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11—2008 电磁兼容试验与测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T19582.2-2008 基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串行
链路上的实现指南
GB/T24113.1—2009 机械电气设备 塑料机械计算机控制系统第1部分：通用技术条件
3术语和定义
下列术语和定义适用于本文件。 3.1塑料机械及系统 3.1.1
塑料机械plasticsmachinery 对塑料使用机械的、物理的方法进行加工处理、成型的机械。 注：本标准涉及（所适用）的塑料机械范围参见附录A。 ［GB/T24113.1—2009，定义3.1.1]
3.1.2
塑料机械控制系统control systemofplasticsmachinery 对塑料机械的（温度、位置、压力、速度、时间等）工艺参数、工作过程及状态等进行自动控制的
计算机系统。
[GB/T24113.1—2009，定义3.1.2]
1 JB/T12986—2016
3.1.3
接口interface 两个功能单元的公共边界，由功能特征、一般物理连接特征、信号特征及其他适当特征加以定义。 ［GB/T16978—1997，定义2.328]
3.1.4
组件component 在本标准中特指实际机器部件，或是逻辑上的机器部件。
3.1.5
数据集dataset 在本标准中特指在控制系统中与数据相关的集合。
3.2通信 3.2.1
通信协议communicationprotocol 在本标准中特指塑料机械控制系统与外围设备进行连接所需的与通信相关的协议。
3.2.2
源地址sourceaddress 通信发起方的地址。
3.2.3
顿 frame 包括目的地址、源地址、长度字段、数据、填充和顿检验序列。
3.2.4
服务service 由本层向用户提供的功能和特性。
3.2.5
类型type 已命名的值结合。 ［GB/T16262.1—2006,3.6.74]
3.2.6
协议protocol 总线中控制数据通信的一组规则：具有语法、语义、顺序逻辑三要素。
3.2.7
开放系统互连 Eopen system interconnection 国际标准化组织（ISO）和国际电报电话咨询委员会（CCITT）联合制定的开放系统互连参考模型，
为开放式互连信息系统提供了一种功能结构的框架。它从低到高分别是：物理层、数据链路层、网络层、 传输层、会话层、表示层和应用层。 3.2.8
物理层physicallayer 开放系统互连参考模型中的最低层。 ［GB/T9387.1—1998，定义7.7]
3.2.9
数据链路层datalinklayer 开放系统互连参考模型中的第2层。 ［GB/T9387.1—1998，定义7.6]
2 JB/T12986-2016
3.2.10
网络层networklayer 开放系统互连参考模型中的第3层。 ［GB/T9387.1—1998，定义7.5]
3.2.11
传输层transportlayer 开放系统互连参考模型中的第4层。 ［GB/T9387.1—1998，定义7.4]
3.2.12
会话层session layer 开放系统互连参考模型中的第5层。 ［GB/T9387.1—1998，定义7.3]
3.2.13
表示层 presentation layer 开放系统互连参考模型中的第6层。 [GB/T9387.1—1998，定义7.2]
3.2.14
应用层applicationlayer 开放系统互连参考模型中的最高层。 ［GB/T9387.1—1998，定义7.1]
3.2.15
命令 command 组能够被站点识别以完成特定功能的代码。
3.2.16
请求 request 通信的一方向另一方所发出的数据要求代码。
3.2.17
应答response 站点针对已接受命令或请求而产生的反馈信息。
3.2.18
周期通信periodic communication 站点间以固定时间间隔进行的数据交换。
3.2.19
循环穴余校验cyclicredundancycheck 利用线性编码理论，将比特模式表示为一个多项式的差错校验方法。
3.2.20
静态协议staticprotocol 通信双方事先已经协商好的通信协议，不能更改，只能扩展。
3.2.21
动态协议dynamicprotocol 由通信的发起方，按照规则发送被要求的数据协议，接收方会根据规则和要求，交换数据。
3.2.22
触发器trigger 在动态协议中交换数据的条件，这个条件是事先已经定义好的。
3
