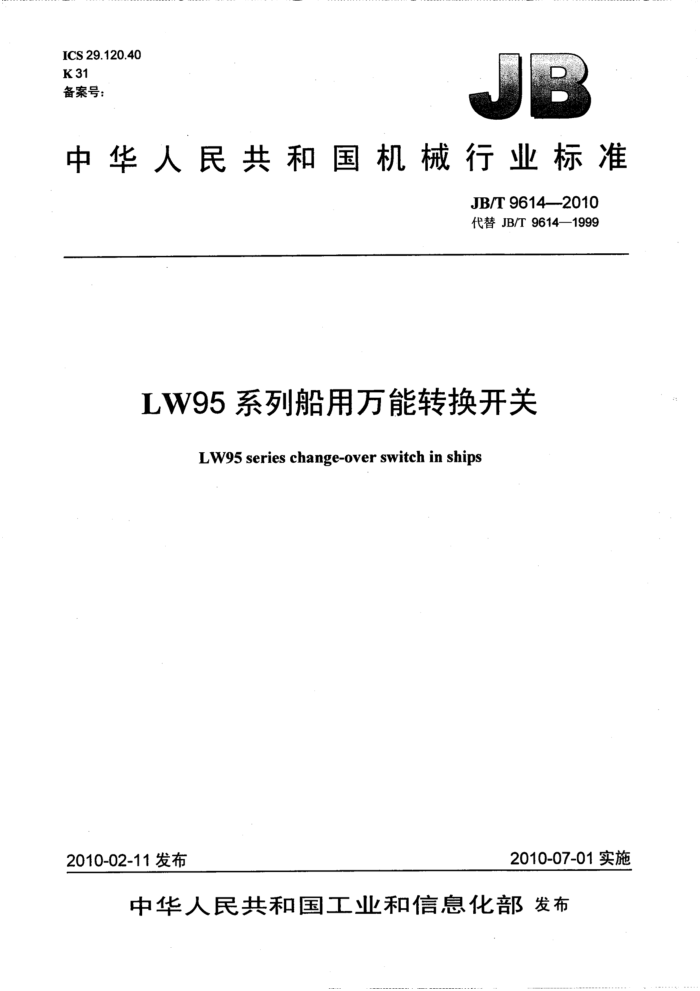

ICS 29.120.40 K 31 备案号：
中华人民共和国机械行业标准
JB/T 9614—-2010 代替JB/T9614—1999
LW95系列船用万能转换开关
LW95 series change-over switch in ships
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T9614—2010
目 次
前言， 1范围 2规范性引用文件 3术语、定义、符号和代号 3.1术语和定义 3.2符号和代号 4·型号和分类， 4.1产品型号及其含义 4.2分类.. 5技术要求 5.1特性... 5.2 额定限制短路电流。 5.3 电气上分开的触头元件 5.4 使用条件， 5.5 安装. 5.6 结构要求 5.7 性能要求 6 试验 6.1 试验分类 6.2 验证结构要求， 6.3 验证性能要求 7 标志、包装、运输、贮存及其他 7.1 标志 7.2 包装 7.3 运输和存条件 7.4 安装、维修和使用说明书 7.5 保用期.. 附录A（资料性附录）工频耐压试验参数汇编.. 附录B（规范性附录）特殊试验一一耐久性试验. B.1耐久性能.. B.2机械耐久性. B.3电气耐久性.. 参考文献表1符号表2转换开关的使用类别及代号. 表3转换开关的特征代号和操动器位置表4用途代号表5额定工作电压和额定工作电流
TTT
U 10
12
15 15 15 15 16 16 17 18 18 18 19 20 JB/T9614—2010
表6各部件的温升表7正常条件下的接通和分断能力。 表8操作顺序、操作次数及操作频率表9非正常条件下的接通和分断能力表10直接控制电动机用转换开关的接通和分断能力. 表 11 直接控制电动机用转换开关的约定操作性能表12 振动试验参数表13抗非正常热和火试验参数。 表14程序试验.. 表15 型式试验的其他试验项目. 表 16 限制短路电流性能试验参数表A.1.各种试验条件下的工频耐压试验电压和施压时间. 表B.1 主令控制用转换开关用于电气耐久性试验的接通与分断条件表B.2 直接控制电动机用转换开关用于电气耐久性试验的接通与分断条件
C
.8 9
11 12
14 .17 19 19 JB/T9614—2010
前 言
本标准代替JB/T9614-1999《LW95系列船用万能转换开关》。 本标准与JB/T9614一1999相比，主要变化如下：
增加了转换开关的额定冲击耐受电压（Ump）为7.3kV；增加了安装要求；取消了“绝缘材料相比电痕化指数（CTI）的测定”和“安装螺钉机械强度试验” 一增加了有关试验后验证工频耐压的要求；增加了有关试验后对绝缘电阻的测量；对直接控制电动机用转换开关的约定操作性能中操作次数进行了修改；型式试验和抽样试验项目增加测量电气间隙和爬电距离；寿命试验改为耐久性试验，并规定为特殊试验项目，特殊试验 耐久性试验列为标准的附录：耐低温性能和耐热性能及其试验改为耐低温（和高温）性能及其试验，并增加绝缘材料滞燃性能要求和试验；删除了保护接地端子中有关接地螺钉最小尺寸要求；取消了定期试验，定期试验由产品认证抽查代替。 本标准的附录A是资料性附录，附录B是规范性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业船用电机电器标准化技术委员会（CMIF/TC9）归口：本标准起草单位：浙江嘉控电气股份有限公司、上海电器科学研究所（集团）有限公司、嘉兴市恒
胜电气有限公司。
本标准起草人：邓煜铭、顾朝晖、费根土、由法、黄学。 本标准所代替标准的历次版本发布情况：
JB3088—1982; ZBK34001-—1990; JB/T9614—1999。
HII JB/T9614-2010
LW95系列船用万能转换开关
1范围
本标准规定了LW95系列船用万能转换开关（以下简称转换开关）的定义、分类、特性、结构要求和试验等。
本标准适用于LW95系列转换开关的设计、制造和检验。该转换开关安装在船舶上，主要用于交流电压至500V（50Hz或60Hz）及直流电压至440V的电路中转换电气控制线路（例如电磁线圈、电气测量仪表和伺服电动机等），也可用于交流380V、5.5kW及以下三相鼠笼型异步电动机的直接控制（起动、可逆转换和多速电机变速等）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1： 2007，IDT)
GB/T2423.2一2008电工电子产品环境试验：第2部分：试验方法试验B：高温（IEC60068-2-2： 2007，IDT)
GB/T2423.4--2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h 循环）（IEC60068-2-30：2005，IDT）
GB/T2423.16-2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉（IEC 60068-2-10:2005IDT)
GB/T2423.17—2008电工电子产品环境试验．第2部分：试验方法试验Ka：盐雾（IEC 60068-2-11: 1981, IDT)
GB/T2828.1一2003计数抽样检验程序第.1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，DT)
GB/T2900.1—2008电工术语·基本术语 GB/T2900.18—2008电工术语低压电器 GB/T3783一2008船用低压电器基本要求 GB4208—2008·外壳防护等级（IP代码）（IEC60529：2001，IDT） GB/T7094一2002船用电气设备振动（正弦）试验方法 GB/T13384一2008.机电产品包装通用技术条件 GB 14048.1-—2006:1 低压开关设备和控制设备第1部分：总则（IEC60947-1：2001MOD） GB 14048.4—2003 低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：
2000,IDT)
GB14048.5—20081 低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（IEC60947-5-1：2003，MOD） JB/T9614-2010
3术语、定义、符号和代号 3.1术语和定义
GB/T2900.1、GB/T2900.18、GB/T3783、GB14048.1、GB.14048.4和GB14048.5中确立的以及下列术语和定义适用于本标准。 3.1.1
万能转换开关change-overswitch 用于电路中，从一组连接转换至另一组连接，并具有多种结构变化方式和用途的开关。
3.1.2
操作图 operating diagram 转换开关的触头元件按预定顺序操动而动作的表示图。
3.1.3
双断点触头元件doublesinglegapcontactelement 由串联的两个触点闭合或断开其电路的触头元件。
3.1.4
四断点触头元件four singlegap contact.element 由串联的两个双断点触头元件的四个触点闭合或断开其电路的触头元件组。
3.2符号和代号 3.2.1符号
本标准中使用的主要符号见表1。
表1符号
特 性
符 号
接通电流分断电流额定工作电流约定自由空气发热电流约定封闭发热电流接通前电源电压额定工作电压额定绝缘电压额定冲击耐受电压分断后电源电压（恢复电压）直流电流从零上升到95%稳定值的时间通电时间通断操作循环周期功率因数相比电痕化指数外壳防护等级短路保护电器交流直流
1 1. Le Ith Ihe. U U. U; Uimp U. To.95 t to cosp CTI IP SCPD AC DC
力 JB/T9614--2010
3.2.2代号
转换开关的使用类别及代号见表2
表2转换开关的使用类别及代号
电流种类
使用类别 AC—3 AC—4 AC—15 DC—13
典型用途
鼠笼型异步电动机的起动、运转中分断鼠笼型异步电动机的起动、反接制动与反向运转、点动b 控制交流电磁铁负载（大于72VA）控制直流电磁铁负载
交流
直流反接制动与反向运转意指当电动机正在运转时通过反接电动机原来的联结方式，使电动机迅速停止或反转。 点动意指在短时间内激励电动机一次或重复多次，以此使被驱动机械获得小的移动。 型号和分类
D
4
4.1产品型号及其含义
a）主令控制用转换开关的型号含义如下：
LW95- 16口口/口
接触系统节数操作图编号（见《接点型号选用说明书》，另编）特征代号（见表3）约定发热电流，单位为A 设计序号船用代号万能转换开关
表3转换开关的特征代号和操动器位置
操作 特征方式 代号
操动器位置 0° 45°
A B c D
自复型
45° +0° 45°
0° 45°
45° 0: 45°
E F G H
0° 45° 90°
45°
90° 45° 0° 45° 90° 90° 45° 0° 45° 90° 135°
0° 45° 90° 135°
135° 90° 45° 135° 90° 45° 0° 45° 90° 135° 180°
定位型 I
120° 90° 60° 30° 0 30° 60° 90° 120° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150°
J K L
150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° M 150° 120° 90° 60° 30° 0° 30° 60° 90° 120° 150° 180° N
45° 90° 0° 90°
45°
2 JB/T9614—2010
b）直接控制5.5kW及以下三相鼠笼型异步电动机用转换开关（以下简称直接控制电动机用转换
开关）的型号含义如下： LW: 95-16 早 5.5/.号
接触系统节数被控制的三相鼠笼型异步电动机最大功率，单位为kW 用途代号（见表4）约定发热电流，单位为A 设计序号船用代号万能转换开关
表4用途代号
用 途直接起动可逆转换双速电动机变速双速电动机变速、可逆
相应转换开关型号
用途代号 Q N
LW95-16Q5.5/2（操作图同C5391/2） LW95-16Q5.5/3（操作图同C5714/3）
LW95-16N5.5/3 LW95-16S5.5/4 LW95-16SN5.5/6
s SN
4.2分类 4.2.1按用途分
a）主令控制用转换开关，有交流（50Hz或60Hz）和直流； b）直接控制电动机用转换开关，仅有三相交流（50Hz或60Hz）。
4.2.2按接触系统节数分
转换开关的接触系统节数有（1～16）节，共16种。 4.2.3按操作方式分
a）定位型； b）自复型。
4.2.4按操作方式和操动器位置组合分
转换开关的操作方式、特征代号和操动器位置见表3。 4.2.5.按操动器外形分
a）球形手捏式； b）旋钮式。
4.2.6.按防护型式分
a）开启式； b）防护式（特殊要求时）。
5.技术要求 5.1特性 5.1.1额定绝缘电压（U)
转换开关的额定绝缘电压为500V。 5.1.2额定冲击耐受电压（Uimp）
转换开关的额定冲击耐受电压为.7.3kV。 5.1.3约定自由空气发热电流（Ith）和约定封闭发热电流（Ithe）
开启式转换开关的约定自由空气发热电流为16A。 防护式转换开关的约定封闭发热电流为16A。
