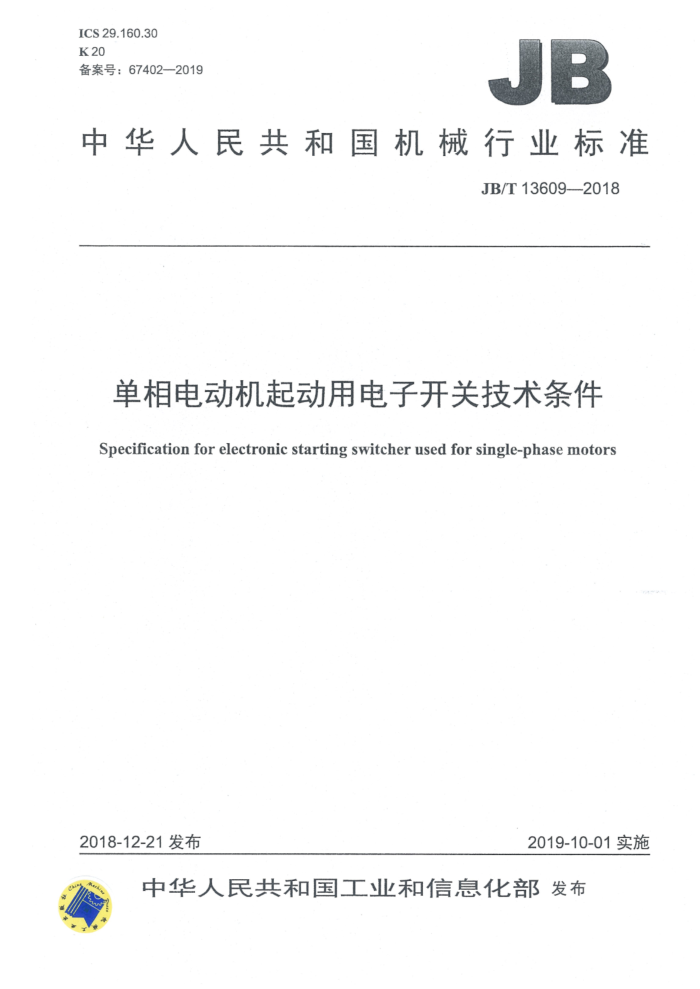

ICS29.160.30 K20 备案号：67402—2019
JB
中华人民共和国机械行业标准
JB/T13609-—2018
单相电动机起动用电子开关技术条件
Specification for electronic starting switcher used for single-phase motors
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T136092018
目 次
前言 1 范围
规范性引用文件 3术语和定义 4型式、基本参数与分类. 5技术要求 6·试验方法 7检验规则. 8包装、运输和贮存附录A（规范性附录） 可靠性试验方法参考文献。
2
图1 下降曲线图2 上升曲线图3 模拟测试连接图
一
......
EEEEEEEEEEE0EEFE85EHSL
表1型式检验项目. 表A.1可靠性试验过程中至少应检查的项目表A.2 电子开关典型故障 JB/T13609—-2018
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、威海顺意电机股份有限公司、北京京仪敬业电工
科技有限公司、深圳市复兴伟业技术有限公司、威凯检测技术有限公司、威凯认证检测有限公司、东莞市智恒家用电器科技有限公司、厦门弗兰家电科技有限公司。
本标准主要起草人：肖滢、朱曙东、罗军波、伍云山、麦声锐、张传甲、徐东升、杨中华、卢民国、 李雪露。
本标准为首次发布。
ⅡI JB/T13609--2018
单相电动机起动用电子开关技术条件
1范围
本标准规定了单相电动机起动用电子开关的术语和定义、型式、基本参数与分类、技术要求、试验方法、检验规则以及包装、运输和贮存。
本标准适用于额定电压为交流250V以下、频率为50Hz、功率为5500W及以下的单相电动机（以下简称电动机）起动用电子开关（以下简称电子开关）。 注：其他功率和频率的电子开关可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4798.12005电工电子产品应用环境条件第1部分：贮存 GB/T4798.2--2008电工电子产品应用环境条件第2部分：运输 GB/T4942:1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T5080.4-1985设备可靠性试验可靠性测定试验的点估计和区间估计方法（指数分布） GB/T5080.7-1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验
方案
GB/T5171.21一2016小功率电动机第21部分：通用试验方法 GB/T12350—2009小功率电动机的安全要求 GB/T13126机电产品湿热带防护包装通用技术条件 GB/T13384机电产品包装通用技术条件 GB/T14536.1-2008家用和类似用途电自动控制器第1部分：通用要求 GB/T14536.11-2008家用和类似用途电自动控制器电动机用起动继电器的特殊要求 GB/T19142-2016出口商品包装通则
3术语和定义
GB/T14536.1一2008界定的以及下列术语和定义适用于本文件。
3.1
单相电动机起动用电子开关electronic startingswitcherusedfor single-phasemotor 预定是整体式或是装入到器具中的，用在电动机电路中，利用电子电路等控制单元控制电力电子器
件，从而控制起动电路（起动绕组或起动电容）的通断，以起动电动机的电操作控制器。
注：改写GB/T14536.11-2008，定义2.2.101。
3.2
最大电流 maximum current of electronic switcher 电子开关3s内能持续通过的最大峰值电流。 JB/T13609—2018
3.3
上电延迟接通时间power-updelaytime 电子开关安装至电动机后，通电起动电动机时，从电子开关上电到电子开关接通所需的时间。 最大开关频率 maximum switching frequency 1min内可起动的最多次数。 注：电动机处于断电状态时，从电动机通电起动直至电子开关断开的过程称为1次起动。
3.4
3.5
最长接通时间longestturn-ontime 允许电子开关保持接通状态的最长时间注：最长接通时间是为防止电动机过载等故障造成起动元件失效而设置的保护时间。
3.6
电子开关切断electronic startingswitchercut-off 电动机起动电路（起动绕组或起动电容）的电流从大到小的突变
3.7
电子开关接通 electronic starting switcher closing 电动机起动电路（起动绕组或起动电容）的电流从小到大的突变断开转速 cut-off speed 在电动机起动过程 电子 关切断市 动电路时 应的电动机的转速闭合转速 closing speed 在电动机从工作状态转翔 状态的过程中， 随着转速的于
3.8
3.9
电子开关重新接通起动电路时对应
的电动机的转速。 3.10
整定 setting 电子开关与电动机初次上电时的初始匹配过程。
3.11
平均失效前时间 mean time to failure, MTTF 失效前时间的数学期望。 ［GB/T2900.13—2008，定义3.1.35]
4型式、基本参数与分类
4.1日 电子开关的型号按以下方式命名，其中额定电压、最大电流、其他字符的含义应在产品说明书中说明。
其他字符，由制造商自定义，位数不限封装形式，如P表示塑料壳，M表示金属壳，或自定义其他字母表示电子开关最大电流，单位为安（A）电子开关额定电压，单位为伏（V）产品系列代号，由制造商自定义，位数不限 JB/T13609--2018
示例：
FXWY220025PX
示例中各字符含义如下： FXWY一制造商产品系列代号； 220— -电子开关额定电压为220V： 025——电子开关最大电流为25A；
电子开关为塑料壳封装：制造商FXWY系列产品中的X型号
P
X-
4.2电子开关的基本参数包括：
额定电压，单位为伏（V)；额定频率，单位为赫（Hz）；最大电流，单位为安（A）：上电延迟接通时间，单位为毫秒（ms）；最长接通时间，单位为秒（s）；最大开关频率，单位为次每分（次/min）；不可接受的平均失效前时间，单位为小时（h）；一产品尺寸，单位为毫米（mm）。 其中，电子开关的额定电压为110V、220V。电子开关的最大电流为：10A、15A、20A、25A、
30A、40A-50A、65A、80A、120A.
注：对额定电压和最大电流有特殊要求的电子开关，需方可与制造商协商确定。
5技术要求
5.1 环境条件
环境条件要求如下：
-海拔应不超过1000m； -工作环境温度应为-15℃～70℃。
注：电子开关在超过上述环境条件范围下使用时，需方可与制造商协商确定。 5.2外观 5.2.1电子开关的安装尺寸及公差和最大外形尺寸应符合产品图样的要求。 5.2.2电子开关引出线的线规、颜色和长度应符合产品说明书的要求。 5.2.3每个电子开关应在明显的位置上附有铭牌，并保证铭牌在电子开关使用期间不易磨灭和脱落。 铭牌上应标明的项目：
产品型号；制造商名称或商标；额定电压，单位为伏（V)：额定频率，单位为赫（Hz)；最大电流，单位为安（A)；最大开关频率，单位为次每分（次/min）。
5.3性能要求 5.3.1电子开关在起动电动机过程中，应保证在配套电动机同步转速的70%～85%范围内断开起动电
3 JB/T13609-2018
路；对断开转速或闭合转速有特殊要求的电子开关，可按供需双方协定的指标考核。 5.3.2电子开关应具备上电延迟功能，设置合理的上电延迟接通时间，上电延迟接通时间应符合电子
开关产品说明书的要求。 5.3.3电子开关应具备防止接通时间过长的功能，设置合理的最长接通时间，防止电动机过载等故障
造成起动元件失效，最长接通时间不应超过7s。 5.3.4电子开关不可接受的平均失效前时间应为166h。 5.3.5电子开关的最大开关频率应不低于30次/min。 5.4 安全要求 5.4.1日 电子开关应符合GB/T14536.11-2008的要求 5.4.2 电子开关的防护等级应符合GB/T4942.1--2006中IP55的要求。
5.4.3电子开关的引出线耐热等级应不低于电动机的绝缘等级。如引出线有不低于电动机绝缘等级的绝缘套管，则引出线的最低耐热温度应符合GB/T12350一2009中表4的规定。
5.4.4电子开关的绝缘材料应符合GB/T12350—2009中11.2的规定。 6试验方法
6.1 般要求
对于产品说明书中有整定 的电子进行整定。
行上电试验前应对电子开关按产品说明书的要求
除以下规定的测试项自外 电子开关 采用GB 14536.1- 2008和本标准6.2~6.5规定的试验方
微
法进行测试
试验的基本要求应符 GB/T 171.21 0165 4章的要 6.2断开转速和闭合转速测试
将电子开关安装到配套电动机上给电动机供电， 待空载转速达到稳定后，逐渐增加负载使电动机降速直至电子开关闭合，测得下降曲线
则试设备上，在额定电压和额定频率下
后 将电动
（见图1）。再逐步降低负载使电动机升速直至电动机空载，测得上升曲线（见图2）。
从转矩-转速曲线上读取断开转速和闭合转速，上升曲线转矩突变点的对应转速，即为电子开关的断开转速，下降曲线转矩突变点的对应转速即为电子开关的闭合转速。
出厂检验时可采用其他等效试验方法测试断开转速和闭合转速。
转矩
逐渐增加负载
电子开关闭合点
同步转速100%转速
图1下降曲线
4 JB/T13609—2018
转矩
电子开关断开点
同步转速100%转速
图2上升曲线
6.3 上电延迟接通时间测试
电子开关安装完成后， 给电动机通电，利用示波器测试电子开关的上电延迟接通时间。 6.4最长接通时间测试
电子开关安装完成后， 在电动机处手堵转状悉卡 给电动机通电：直至电子开关保护断开，记录电
子开关的接通时间。
平均无故障工作时间测按图 所示连 连接模拟控制计数器、电子开关，感性负载和信号 行平均无故障工作时间的测
6.5
试，在额定频率下 下，每8h交替输入电压最高值和最低值进行试验 采集器进行 使得电子开关按30次/min的开关
频率动作， 试验的具体方法 见附录A
模拟控制计数器
信号采集器
图3模拟测试连接图
6.6最大开关频率测试
最大开关频率测试与GB/T14536.12008中第14章的发热试验同时进行，按本标准图3所示连接模拟控制计数器、电子开关、感性负载和信号采集器，控制电子开关以其最大开关频率进行动作，电子
开关的接通时间应不少于0.4S。
7检验规则
7.1出厂检验
每台电子开关出厂前均应进行出厂检验，检验合格并附有合格证书后方能出厂。 出厂检验的项目应包括：
-外观尺寸、安装尺寸的检验；
n
