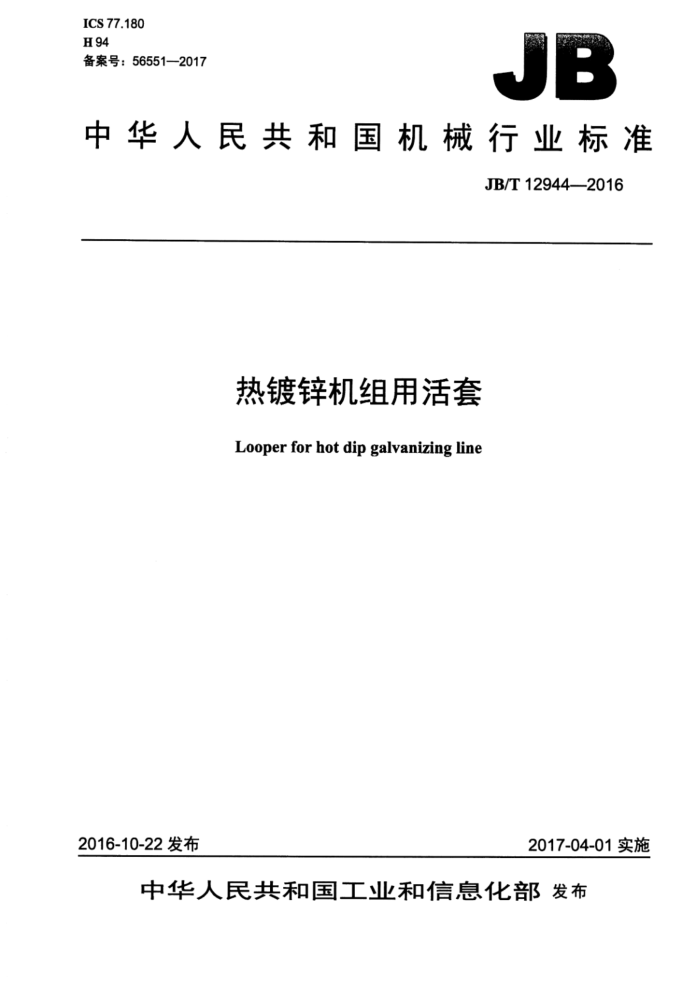

ICS77.180 H94 备案号：56551—2017
JB
中华人民共和国机械行业标准
JB/T12944—2016
热镀锌机组用活套
Looper for hot dip galvanizing line
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12944—2016
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4型号与标记. 4.1卧式活套 4.2立式活套。 5基本参数与主要设备参数 6技术要求. 6.1一般要求 6.2活套主要零部件的技术要求. 6.3活套安装装配主要精度要求 6.4活套运行时的检验项目和精度指标. 6.5活套的吊装 7检验规则. 7.1一般要求. 7.2检验项目 7.3检验方法 8防锈涂装、包装、标志和随机技术文件.. 8.1防锈涂装 8.2 包装、标志 8.3 随机技术文件.
I
10 ....10
1
.11 11 11 13 13 14 14 ..15
15 . 15
图1卧式活套的结构示意图. 图2立式活套的结构示意图.
二
8
B00080E00
表1卧式活套基本参数和主要设备参数表2立式活套基本参数和主要设备参数. 表3活套主要零部件关键尺寸或形位精度指标. 表4活套安装装配主要精度指标. 表5活套运行时的检验项目和精度指标
+5 o .12
..... 12
13 JB/T12944—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国重型机械研究院股份公司。 本标准主要起草人：程志强、张勇安、张康武、刘忠宝、姚养库、李宏伟。 本标准为首次发布。
II JB/T12944—2016
热镀锌机组用活套
1范围
本标准规定了热镀锌机组用活套的术语和定义、型号与标记、基本参数与主要设备参数、技术要求、检验规则、防锈涂装、包装、标志、随机技术文件。
本标准适用于带材厚度为0.15mm~4.5mm、宽度为500mm~2080mm，抗拉强度≤1000MPa 的热镀锌机组用卧式活套和立式活套。
注：热镀锌机组中设置入口活套和出口活套，有的也设置中间活套，用于存储带钢：按布置型式，活套分为卧式活
套和立式活套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形
符号
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB2585铁路用热轧钢轨 GB/T4879防锈包装 GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T6576 7 机床润滑系统 GB/T13306 标牌 GB50231 机械设备安装工程施工及验收通用规范 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.8 重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12一2007重型机械通用技术条件第12部分：涂装 JB/T5000.13重型机械通用技术条件第13部分：包装 JB/T5000.14一2007重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15一2007重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6996重型机械液压系统通用技术条件 JB/T7943.1润滑装置及元件基本参数 JB/T7943.2 润滑装置及元件检验验收规则
1 JB/T12944—2016
3术语和定义
下列术语和定义适用于本文件。
3.1
连续热镀锌机组continuous hotdipgalvanizingline 把成卷的带材开卷后连续运行并浸在熔解有锌的镀槽内双面高温浸镀一层锌（铝）合金镀层的成套
设备。
注：该机组由开卷机、夹送辊、焊机、入口活套、脱脂清洗设备、退火炉、锌锅、气刀、光整机、张力辑、出口活
套、涂油机、剪切机、卷取机等设备组成。
3.2
卧式活套horizontal looper 用于带钢水平方向存储，使活套车沿水平方向运动的设备。也称为水平活套。
3.3
立式活套vertical looper 用于带钢垂直方向存储，使活套车沿垂直方向运动的设备。也称为塔式活套。
3.4
套量 looper capacity 活套存储带钢的有效工作长度值，单位为米（m）。
3.5
活套车movablecar 活套中能够沿着固定轨道运行的车体。其上安装有若干转向辊。
3.6
行程 stroke 活套中的活套车移动的距离。
3.7
双线卷筒double-windingdrum 筒体上有两个呈左右对称分布的旋绳槽的卷筒。
4 型号与标记
4.1卧式活套 4.1.1卧式活套的型号与标记
卧式活套的型号与标记表示方法如下：
2 JB/T12944—2016
WH X
x
生产线传动方向：
L左传动；缺省为右传动
纠偏装置的数量：1，2，3，4；缺省为0 托辊装置数量：2，3，4，5，6 托辊装置的型式：
C一支撑小车式； M——摆动门式
托辊辊径：
A-.--100mm;B— -150mm 驱动方式：
D单卷扬：S-—双卷扬生产线工艺速度，单位为米每分（m/min）：转向辊辊身长度：
A-1100 mm; B- 1300mm C—1 600 mm; D- 1800mm; E—2100mmF---2400mm
转向辊辊径：
A -500mm:B 600mm C—650 mm; D- -800mm;
-1000mm
E-
层数：4，6，8 套量：
A200 m; B 3250m:C- 300m D--350m;E- 400m;F- -450m; G500 m; H 550m:J- -600m; K- -650m
卧式活套的“卧”和“活”两字汉语拼音第一个字母的组合
4.1.2卧式活套的标记示例
示例：用于带钢规格（0.3mm~1.2mm）×（800mm~1250mm），入口段速度为200m/min，工艺段速度为150m/min，套
量为300m，6层布置，转向辑直径为600mm长度为1600mm，采用双卷扬方式，托辑的直径为100mm，托辊装置为支撑小车式、数量为3台，活套内布置2台纠偏辊，生产线为左传动的热镀锌机组的卧式活套，标记为：
WHC6BC150S/AC32L,JB/T12944—2016 JB/T12944—2016
4.2立式活套 4.2.1立式活套的型号与标记
立式活套的型号与标记表示方法如下： LH×口×口×
生产线传动方向：
L—左传动缺省为右传动
纠偏装置的数量：1，2，3，缺省为0 驱动方式：
DJ单卷扬驱动方式： SJ——双卷扬驱动方式； LL—链轮驱动方式
生产线工艺速度，单位为米每分（m/min）：转向辊辊身长度：
A 1000mm:B 1300mm:C -1500mm D- -1800mm:E -2050mm;F -2300mm
-
转向辊辊径：
A-500mm; B 600mm:C 650mm D—800mmE -1000mm
活动辊数量：08~14 套量：
A- 200m;B 250mC -300m; D -350mE 400m;F- 450m; G -500m;H -550mJ- 600m; K- 650mL 700m
立式活套的“立”和“活”两字汉语拼音第一个字母的组合
4.2.2立式活套的标记示例
示例：用于带钢规格（0.3mm~1.2mm）×（800mm~12.50mm），工艺段速度为150m/min，出口段速度为200m/min，套
量为300m，活套车上转向辊数量为9个，转向辊直径为$600mm、长度为1500mm，采用链轮驱动方式，无纠偏装置，生产线传动方向为左传动的热镀锌机组，其标记为：
LHC09BC150LL0L,JB/T12944—2016
5基本参数与主要设备参数
5.1 卧式活套的结构示意如图1所示，基本参数和主要设备参数见表1。
4 JB/T12944—2016
说明： 1卷筒传动装置： 2钢丝绳： 3—活套车： 4—托辊装置：
5—带钢； 6—转向辑； 7——轨道。
图1卧式活套的结构示意图
表1 E 卧式活套基本参数和主要设备参数
带材规格
电动机功率 P
转向辊层数 辊径 辊长 辑径 装置
托辊 托辊
工艺段 套内
厚度 宽度 速度 张力 套量
型号
D L 层 mii m mn 个 kw
数量
工
mm m/min kN
mm
m 250~300 350~450 500~600 6. 550~650 250~300 350~450 500- -6006. 550~650
WH ×× AB100 XIA ×X×X WH ×× AB150 X/A ×××× WH ×X AB200 X/A XX×X WH XX AB250 XIA XX×X WH XX
100 150 200 250 100 150 200 250 100 150 200 250 100 150 200 250 100 150 200 250
24 18.5 3~5 22 4~6 30 4~637 2~4 22 3~5 30 4~6 37 4~6 45 2~430 3~5 45 4~6 55 4~6 75 24 37 3~555 4~6 75 -6 90
D
650~1080
1300
3~9
-
0.15~0.6
500
XIAXXXX
LULU
WHX
KXXX XXX
750~1250
4~10
1 600
WH WHX WH WH WHXX WH > WHX WH WHXX WHXX WHX BDIST WHXXBD200 DX/AXXXX WHXXBD250X/AXXXX
16
250~300 350~450 500~600 61 550~6506, 250- 300 350- 5006006 550~
XXX
X
650~1080
5~18
1300 100
XXX XX
0.2~1.25 750~1250
1600
5-21
00
FE
XXXX XXXX 45
75
JU
850~1550
1800
6~27
4-6 90
500- 工
~6110
