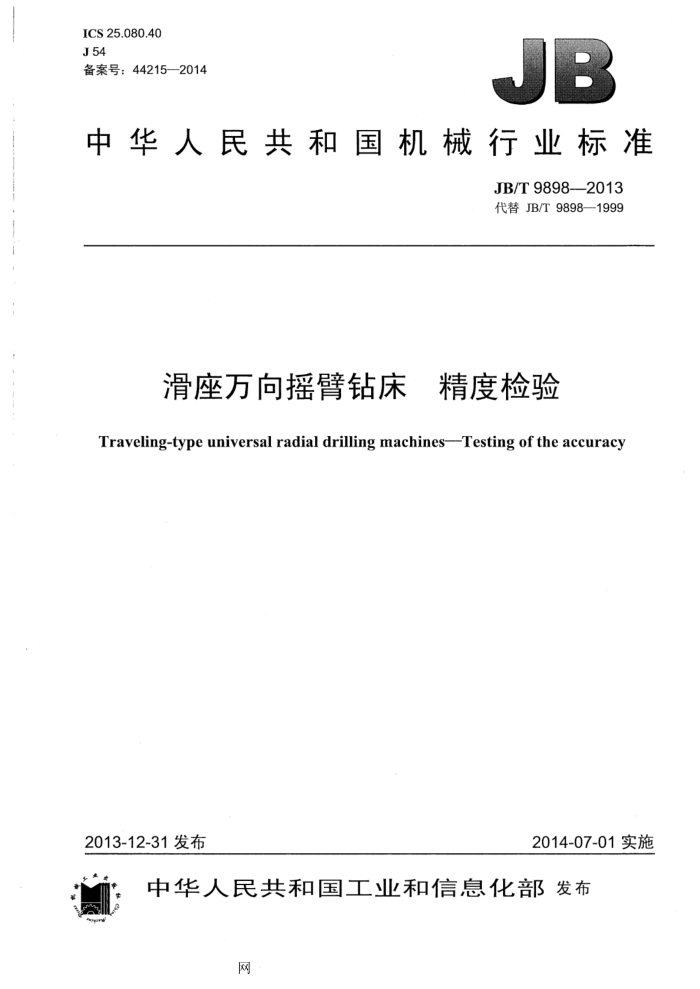

ICS 25.080.40 J 54 备案号：44215-2014
中华人民共和国机械行业标准
JB/T 9898-2013 代替JB/T9898—-1999
滑座万向摇臂钻床 精度检验
Traveling-type universal radial drilling machines--Testing of the accuracy
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布
网 JB/T9898-2013
目 次
前言范围.
1 2 3
规范性引用文件一般要求. 3.1 计量单位 3.2 执行标准. 3.3 安装调平. 3.4 检验顺序. 3.5 检验项目... 3.6 检验工具 3.7 模拟平面.. 3.8 最小公差 3.9 其他.. 4几何精度检验.
工作精度检验
10
5
附录A（规范性附录）F值与钻孔直径的对应关系表A.1主轴的施加力F与钻孔直径的对应关系...
11
网 JB/T9898—2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T9898—1999《滑座万向摇臂钻床精度检验》，与JB/T9898—1999相比主要技术变
化如下：
修改了“前言”；修改了“规范性引用文件”（见第2章，1999年版的第2章）； -增加了计量单位的说明（见3.1）； -将机床安装调平的要求调整到一般要求中（见3.3，1999年版的第4章）； -增加了检验工具的要求（见3.6）； G1检验项目“局部误差”中“相邻两点相对误差曲线两端点连线”改为“误差曲线上各点相对其两端点连线”； -M1检验项目中“在床身上放置底板B”改为“在工作台上放置底板B”。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：沈阳机床（集团）有限责任公司。 本标准主要起草人：郑淑萍、李炎、许立亭、李军、刘永凯。 本标准所代替标准的历次版本发布情况为：
JB/T4242.2—1986; JB/T9898-—1999
II
网 JB/T 9898—2013
滑座万向摇臂钻床精度检验
1范围
本标准规定了滑座方向摇臂钻床的几何精度和工作精度检验的要求和检验方法。 本标准适用于最大钻孔直径40mm～80mm的滑座万向摇臂钻床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1计量单位
本标准中所有线性尺寸均用毫米（mm）表示，角度偏差用比值表示。 3.2执行标准
使用本标准时，应按GB/T17421.1一1998中第3章的规定，尤其是机床检验前的安装、主轴及其他运动部件的空运转升温、检验方法和检验工具的推荐精度。 3.3安装调平
按GB/T17421.1-1998中3.1调整机床安装水平。在机床导轨的两端放置专用检具，在床身导轨上和专用检具上分别放水平仪，水平仪在纵向和横向的读数均不超过0.10/1000。 3.4检验顺序
本标准规定的检验顺序并不表示实际次序。为了装拆检验工具和检验方便，可按任意的次序进行检
验。 3.5检验项目
检验机床时，根据结构特点并不是必须检验本标准中的所有项目。为了验收目的而要求检验时，可由用户取得制造商同意选择一些感兴趣的检验项目，但这些经验项目应在机床订货时明确提出。 3.6检验工具
本标准所规定的检验工具仅为例子，可以使用相同指示量和具有至少相同精度的其他检验工具。指示器应具有0.001mm或更高的分辨率。 3.7模拟平面
本标准所指的纵向平面是通过主轴轴线（当主轴处于垂直状态时）和立柱轴线的直立平面；横向平
1
网 JB/T9898—2013
面是通过主轴轴线（当主轴处于垂直状态时）且与纵向平面垂直的直立平面；立柱横向平面是通过立柱轴线且与机床纵向平面垂直的直立平面。 3.8最小公差
当实测长度与本标准规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定按能够测量的长度折算。折算结果小于0.001mm时，仍按0.001mm计。 3.9其他
第4章中“检验方法”栏内如未对机床部件位置作特殊规定时，则应使主轴处于零位并夹紧。摇臂和套简分别位于其行程中间位置。
4几何精度检验
检验项目
G1
床身导轨在垂直平面内的直线度简图
中
公差
在1000测量长度上为0.04 局部公差：在任意300测量长度上为0.02
检验工具
精密水平仪
检验方法（按GB/T17421.1—1998中5.2.1.2.2.1的规定）
夹紧摇臂、套筒和立柱。 在滑座上放置水平仪与床身导轨平行，移动滑座检验。在全长上至少记录5个读数。 将水平仪读数依次排列画出床身导轨的误差曲线。 全长误差以误差曲线上各点相对其两端点连线间坐标值的最大代数差值计。 局部误差以任意局部测量长度误差曲线上各点相对其两端点连线间坐标值的最大代数差值计。
2
网 JB/T9898--2013
检验项目
G2
床身导轨的平行度
简图
公差
滑座行程 2000:0.06/1000 4000:0.08/1000 6000:0.10/1000
检验工具
精密水平仪
检验方法（按GB/T17421.1—1998中5.4.1.2.7的规定）
夹紧摇臂、套筒和立柱。 在滑座上放置水平仪与床身导轨垂直，移动滑座检验。在全行程上至少记录5个读数。 误差以全行程上水平仪读数的最大代数差值计。
网 JB/T9898—2013
检验项目
G3
立柱对床身导轨的垂直度： a）在纵向平面内； b）在横向平面内。
简图
公差
a）和b) 0.20/1000
检验工具
精密水平仪、专用检具
检验方法（按GB/T17421.1-1998中5.5.1.1的规定）
夹紧摇臂、套筒、立柱和滑座。 在床身导轨上放置专用检具，在其上放置水平仪： a）在纵向平面内； b）在横向平面内。 在立柱左侧母线和前母线上先后靠水平仪进行检验， a）、b）误差分别计算。误差以水平仪读数的最大代数差值计。
A
网 JB/T9898—-2013
检验项目
G4
摇臂导轨对立柱母线在立柱横向平面内的垂直度
简图
公差
0.25/1 000
检验工具
精密水平仪、专用检具
检验方法（按GB/T17421.1-1998中5.5.1.2.4的规定）
夹紧摇臂、套筒、立柱和滑座。 在摇臂上导轨的两端垂直于导轨放置专用检具，其上放水平仪，并在立柱的前母线上靠水平仪检验。 误差以水平仪读数的最大代数差值计。
