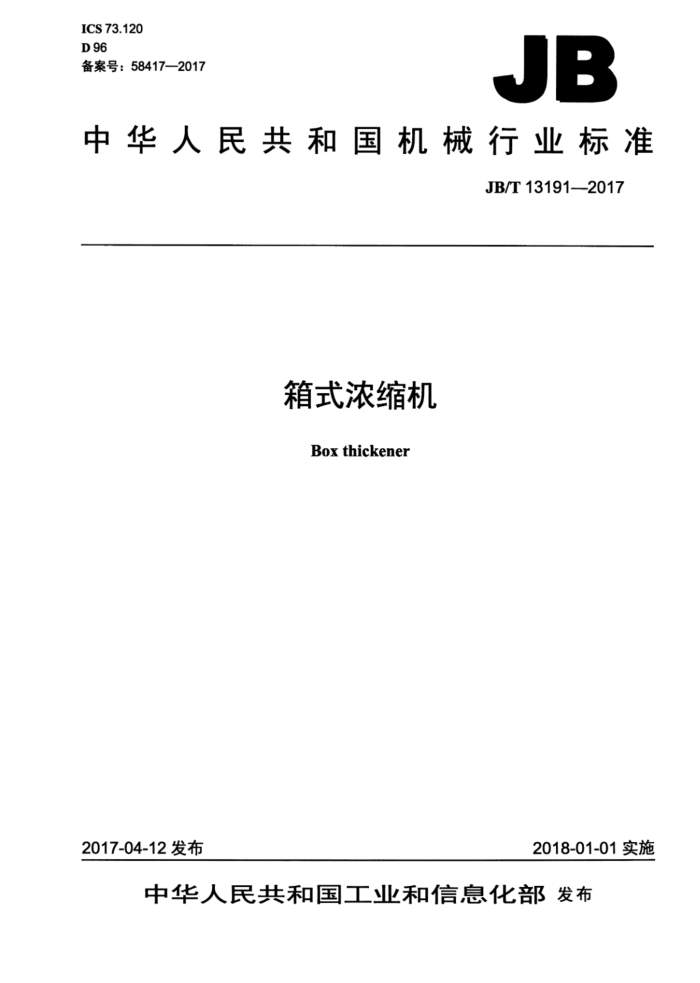

ICS73.120 D 96 备案号：58417—2017
JB
中华人民共和国机械行业标准
JB/T13191—2017
箱式浓缩机
Box thickener
2017-04-12 发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13191—2017
目 次
前言 1范围 2规范性引用文件 3产品分类.. 4 技术要求 5 试验方法.. 6检验规则. 6.1检验分类.
6.2出厂检验. 6.3型式检验. 7标志、标签和使用说明书。 包装、运输和贮存
8 JB/T13191—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：准北矿山机器制造有限公司。 本标准主要起草人：胡善宏、张桂英、黄嘉琳、李从军、杨勇。 本标准为首次发布。
II JB/T13191—2017
箱式浓缩机
1范围
本标准规定了箱式浓缩机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、 包装、运输和贮存。
本标准适用于细粒煤泥、浮选尾矿及其他含有固体微粒的各种矿浆澄清、浓缩的箱式浓缩机（以下简称浓缩机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T17201979漆膜附着力测定法 GB/T3768 ：声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量表面的简
易法
GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T25706 矿山机械产品型号编制方法 JB/T 5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.13 重型机械通用技术条件第13部分：包装
3产品分类 3.1浓缩机是一种上方下圆、依靠倾斜板扩大沉降面积，将矿浆中的固体颗粒沉降富集后分离出来的设备。刮集装置由中心电动机驱动，液压提粑，如图1所示。
1 JB/T13191—2017
4.17浓缩机外露非加工金属表面应涂底漆和面漆。涂漆应均匀，不应有脱漆、剥落、流痕和裂纹等缺陷。漆膜总厚度不应小于100μm，漆膜附着力不应低于GB/T1720一1979中的2级。 4.18浓缩机成套供货范围应包括：
a）全套机械设备； b）电控柜。
5试验方法
5.1启动浓缩机空运转2h，检验4.5、4.7b）、4.11和4.12规定的项目。其中轴承部位温升和最高温度用点温计测量。 5.2浓缩机正常工作时按GB/T3768的规定检验噪声。 5.3上下机体组装后加水检验4.6a）规定的项目，试验时间不少于1h。 5.4采用水平仪、卷尺、铅锤检测4.6b）、4.7a）、4.9和4.10规定的项目。 5.5涂漆外观质量采用目视检验，漆膜厚度采用电磁式膜厚计测量，漆膜附着力按GB/T1720规定的方法检验。
6检验规则
6.1检验分类
浓缩机的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台浓缩机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验4.5、4.7、4.8、4.11～4.15、4.17规定的项目和表1中的刮板提升高度。 6.3型式检验 6.3.1有下列情况之一时，产品应进行型式检验：
a）新产品试制或老产品转厂生产； b）正式生产后，产品结构、材料或工艺有较大改动，可能影响产品性能； c）产品停产一年以上，恢复生产 d）出厂检验结果与上次型式检验有较大差异： e）国家质量监督检验机构提出进行型式检验的要求。
6.3.2型式检验应符合本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、标签和使用说明书 7.1每台浓缩机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称、地址及商标； b）产品名称及型号； c）主要技术参数；
4 JB/T13191—2017
d）产品执行标准编号； e）出厂编号和制造日期。
7.2浓缩机的使用说明书应符合GB/T9969的规定。 7.3浓缩机的包装标志应符合GB/T191和GB/T6388的规定，并标明下列内容：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号、产品名称和型号； d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
8包装、运输和贮存
8.1 浓缩机的包装应符合GB/T13384和JB/T5000.13的规定，并符合水路和陆路运输的要求。 8.2浓缩机的电控柜、零散部件、紧固件和易损件应用封闭箱包装，并应在箱内固定牢固。其余部分可裸装或捆扎。 8.3包装箱应通风防雨，箱内零件应分类系好标签。裸装件的外露金属加工表面和封闭箱中的零件应保证在运输和贮存中不受损伤和腐蚀，油孔应能防止异物进入。中心轴应水平放置并加支承，以防止弯曲变形。 8.4裸装件应在明显位置系标签。标签应有明显的文字标记，其内容同7.3的规定。 8.5浓缩机应提供下列随行文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单和成套发货明细表； d）总图、电控和液压系统原理图、安装图。
8.6浓缩机的贮存应符合下列要求：
a）在库房或棚下贮存； b）库房或棚下应通风、防雨、防阳光直射； c）捆扎件应单放，不应码放。
8.7浓缩机每存放一年应进行一次养护。
5
