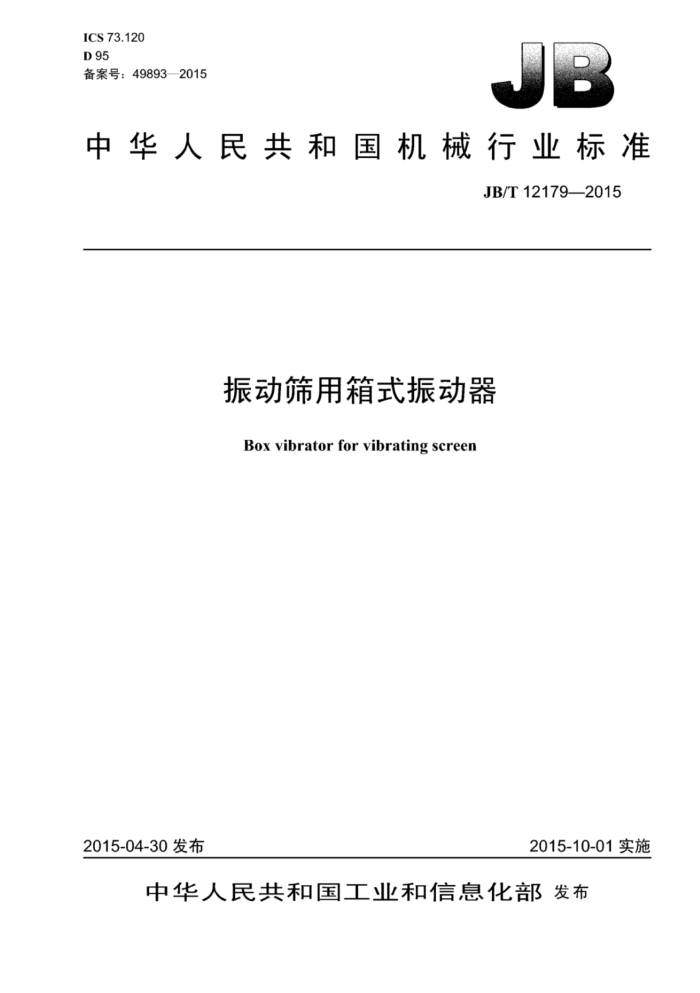

ICS 73.120 D 95 备案号：49893—2015
中华人民共和国机械行业标准
JB/T12179—2015
振动筛用箱式振动器
Boxvibratorforvibratingscreen
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准振动筛用箱式振动器 JB/T12179—2015
*
机械工业出版礼出版发行北京市万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23T字
2015年10刀第1版第1次印制
定价：15.00元
*
书号：15111·12772 网址：http：/www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12179—2015
目 次
前言. 1 范围... 2 规范性引用文件 3 型式与基本参数 3.1型式. 3.2型号.. 3.3 基本参数 4技术要求， 4.1 一般要求.. 4.2 主要件要求， 4.3 装配要求.. 4.4 空运转试验要求 4.5 安全要求... 4.6 涂漆及外观质量要求 5试验方法. 5.1 激振力检验... 5.2 质量矩检验， 5.3 轴向窜动量检验. 5.4 偏心块重心位置检验 5.5 空运转试验... 5.6 涂漆及外观质量检验 6 检验规则.. 6.1 检验分类.. 6.2 出厂检验. 6.3 型式检验.. 7 标志、标签和使用说明书 3 包装、运输和贮存
8
图1 偏心块内置强追同步式振动器图2 偏心块外置强迫同步式振动器图3 偏心块外置自同步式振动器图4振动器基础螺栓布置，
1 JB/T12179—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：琦玮、刘春玉、杨永柱、黄嘉琳、苗健，本标准为首次发布。
II JB/T12179—2015
振动筛用箱式振动器
1范围
本标准规定了振动筛用箱式振动器的型式与基本参数、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于振动筛用箱式振动器（以下简称振动器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用汀本文件。
GB/T 191 包装储运图示标志 GB/T 283 滚动轴承 圆柱滚子轴承 外形尺寸 GB/T 288 滚动轴承 调心滚子轴承 外形尺寸 GB/T 699—1999 优质碳素结构钢 GB/T1184—1996 形状和位置公差 末注公差值 GB/T1348—2009 球墨铸铁件 GB/T1720—1979 漆膜附着力测定法 GB/T 1800.2 2—2009 产品几何技术规范（GPS） 极限与配合第2部分：标准公差等级和孔、
轴极限偏差表
GB/T1804—2000 般公差 未注公差的线性和角度尺寸小的公差
一
GB/T4604—2006 滚动轴承 径向游隙 GB/T 5785 5—2000 六角头螺栓细牙 GB5903—2011 .T业闭式齿轮油 GB/T6176—2000 2型六角螺母 细牙 GB/T 6388 运输包装收发货标志 GB7323—2008 极压锂基润滑脂 GB/T 9969 工业产品使用说明书 总则 GB/T10095.1—2008 圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T11352—2009 般T.程用铸造碳钢件 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 JB/T4042 振动筛 试验方法 JB/T5000.12—2007 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装
-
1 JB/T12179—2015
3型式与基本参数
3.1型式 3.1.1振动器由箱体、齿轮（白同步结构不含此件）、传动轴、轴承、轴承端盖、迷宫环和偏心块等组成。振动器有三种型式：偏心块内置强迫同步式，如图1所示；偏心块外置强迫同步式，如图2所示；偏心块外置白同步式，如图3所示；振动器基础螺栓布置如图4所示。
n2Xd
X
mXa M
说明：
箱体；齿轮； 4 偏心块： 6 轴承端盖：
传动轴： 5- 轴承；
迷宫环。
PP
2
图1 偏心块内置强迫同步式振动器
nXb B
X
说明：
轴承端盖； 6 迷宫环：图2 偏心块外置强迫同步式振动器
箱体；齿轮：
3
传动轴：轴承：
偏心块。
5-
-
7.
0
1
2 JB/T12179—2015
nXb B
X
说明：
传动轴；轴承端盖：
迷宫环； 6 偏心块。
箱体； 2 轴承；
-
F
图3 偏心块外置自同步式振动器
nXb
bX
0
0
O
图4振动器基础螺栓布置
3.1.2强迫同步式振动器应采用稀油润滑，自同步式振动器可以采用稀油润滑也可以采用脂润滑，振动器均可配备独立的润滑系统。 3.1.3振动器可选择圆柱滚子轴承或调心滚子轴承。 3.1.4振动器激振力可通过配重或主副偏心块的组合进行调整。 3.2型号
振动器的型号表示方法如下： QKX-
最大激振力，单位为千牛（kN) 同步特征：N为偏心块内置强迫同步
W为偏心块外置强迫同步 Z为自同步
箱式块偏心振动器 JB/T12179—2015
示例1：最大激振力为50kN的偏心块内置强迫同步箱式振动器标记为：
QKXN-50振动器
示例2：最大激振力为80kN的偏心块外置强迫同步箱式报动器标记为：
QKXW-80振动器
示例3：最大激振力为430kN的偏心块自同步箱式振动器标记为：
QKXZ-430振动器
3.3 基本参数
振动器的参数应符合表1的规定。
表1
参考尺寸
基础螺栓
最大 最大 传动轴
A a M nXb nXa n2Xd 规格 机械
型号 激振力 质量矩 额定转速 H
kN kg'm r/min mm mm mm mm mm mm mm mm 性能
等级
QKXN-50 QKXW-50 50 5.08 QKXZ-50 QKXN-80 QKXW-80 80 8.84 QKXZ-80 QKXN-120 QKXW-120 120 12.96 QKXZ-120 QKXN-180 QKXW-180 180 18.23 QKXZ-180 QKXW-230
210 270 410 1X130 3×110 8X25 M24X2 250 210 380 280 2 X120 1 ×200 6X@31 M30X2
300 400 260 3X100 1×180 8×25 M24X2 210 270 410 1×130 3X110 8×$31 M30 X 2
310 210 380 280 3X100 1 X 200 8X31 M30 X 2
350 500 260 4X100 1X180 10×25 M24X 2 280 330 410 1X150 3 X110 8X44 M42 ×3
310 280 620 340 4×120 1× 260 10×31 M30X2
1 000
400 630 300 4X130 1X220 10X31 M30×2 312 420 410 1×150 3X110 8×50 M48 X 3
GB/T 5785- 2000规定的
315 312 710 380 5X120 1X 300 12×$31 M30X2
450 760 340 5X130 1X260 12×$31 M30×2 10.9级 380 830 440 6X120 1X 360 14X31 500 890 380 6X130 1 X300 14×31 390 830 460 6X120 2×190 16×$31 500 890 400 6X130 2 X160 16X31
230 24.20
380
QKXZ-230 QKXW-270 QKXZ-270 QKXW-340 QKXZ-340 QKXW-430 QKXZ-430
270 27.56
380
M30X2
396 950 480 7X120 2X200 18×$31 550 1 020 440 7X130 2X180 18X$31 408 1080 480 8×120 2×200 20X31 550 1 160 460 8×130 2×190 20X31
340 40.60
390
900
430 56.31
400
注：质量矩为每个振动器中各偏心块质量 (kg) 与其自身质心回转平径 (m) 乘积的矢量总和， 单位为kg'm。
