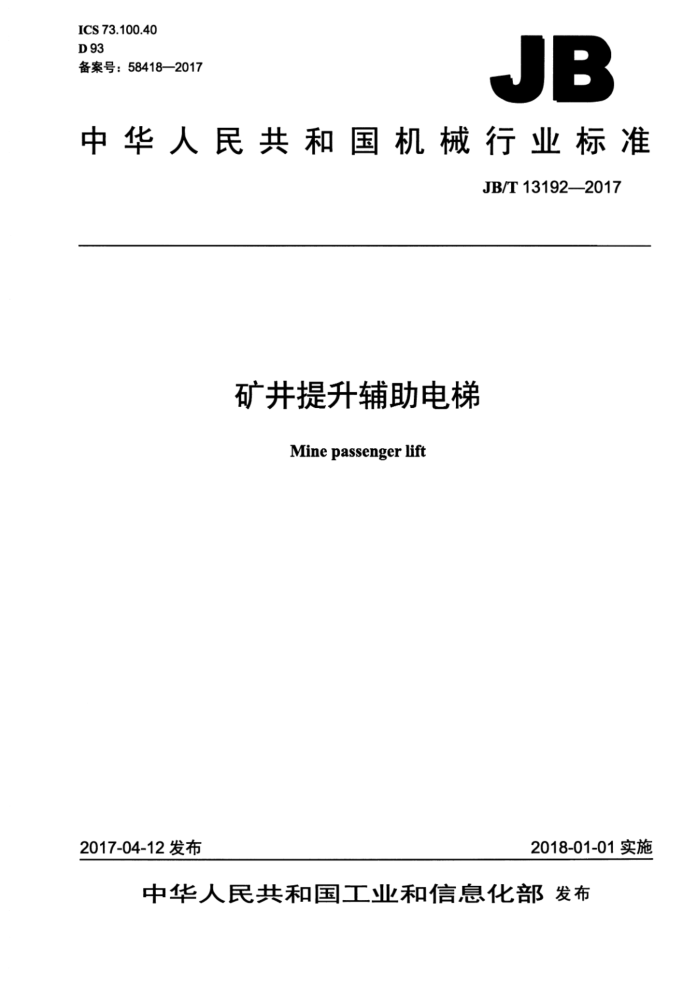

ICS 73.100.40 D 93 备案号：58418—2017
JB
中华人民共和国机械行业标准
JB/T13192—2017
矿井提升辅助电梯
Minepassengerlift
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准矿井提升辅助电梯 JB/T13192—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111·14564 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13192—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义. 4型式与基本参数
4.1电梯轿厢型式. 4.2电梯机房型式.. 4.3电引机布置型式. 4.4产品型号... 4.5基本参数. 5技术要求.. 5.1环境适应性要求. 5.2主要零部件要求. 5.3整机性能要求... 5.4整机可靠性要求. 6试验方法 6.1试验条件... 6.2整机性能试验. 6.3 整机可靠性试验 6.4部件试验 7检验规则.. 7.1检验分类. 7.2出厂检验. 7.3型式检验 8标志、包装、运输和贮存、 8.1标牌. 8.2包装. 8.3运输.. 8.4贮存
9
T JB/T13192—2017
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：森赫电梯股份有限公司、洛阳矿山机械工程设计研究院有限责任公司、浙江省特
种设备检验研究院、宁波宏大电梯有限公司、上海交通大学电梯检测中心、恒达富士电梯有限公司。
本标准主要起草人：王琪冰、王亚东、王学斌、俞礼园、冯宏景、钱振华、胡喜磊。 本标准为首次发布。
I JB/T13192—2017
矿井提升辅助电梯
1范围
本标准规定了矿井提升辅助电梯的术语和定义、型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于在非爆炸性环境中使用的曳引驱动矿井提升辅助电梯（以下简称电梯）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB4208外壳防护等级（IP代码） GB7588一2003电梯制造与安装安全规范 GB/T8903—2005 5电梯用钢丝绳 GB/T10058—2009电梯技术条件 GB/T10059—2009电梯试验方法 GB/T12972.1 1矿用橡套软电缆第1部分：一般规定 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T24478—2009电梯电引机 GB/T27903 电梯层门耐火试验 完整性、隔热性和热通量测定法
3术语和定义
GB7588界定的以及下列术语和定义适用于本文件。
3.1
矿井提升辅助电梯 minepassengerlift 矿井里用于运送人员的电梯。
4型式与基本参数
4.1E 电梯轿厢型式
4.1.1对重在侧面，轿厢为单开门式，如图1所示。
1 JB/T13192—2017
B,
说明： B—轿厢净宽度；B, —电梯井道净宽度；L——轿厢净深度；L,—电梯井道净深度。
图1
4.1.2对重在侧面，轿厢为对穿门式，如图2所示。
B,
说明： B-轿厢净宽度；B, 电梯井道净宽度；L- 一轿厢净深度；L，电梯井道净深度。
图2
4.2电梯机房型式
电梯机房型式如图3所示。
008
10 7<
K
图3
4.3电引机布置型式 4.3.1电引机在井道上方，如图4所示。 4.3.2曳引机在井道旁侧，如图5所示。
2 JB/T13192—2017
图4
图5
4.4产品型号
电梯的型号表示方法如下：
口
UKJ -
最大提升速度，单位为米每秒（m/s）最大载重量，单位为千克（kg）矿井提升辅助电梯
4.5基本参数
电梯基本参数见表1。
表 1
最大提升 最大载 额定 额定 电动机额 引轮 制动器最大速度 重量 转矩 电压 定功率 最大直径 制动力矩
额定转速 r/min 279 167 239
产品型号
kg N·m V 1 000 1 560 1 500 4 275 2 000 1 560 380 2 500 2 150 3 000 2 586
N·m 3 900 14 160 3 900 5 370 6 500
m/s
kw 45.5 72 39 16.2 19.5
mm 480 800 480
UKJ-1000/7 UKJ-1500/7 UKJ-2000/3 UKJ-2500/1 UKJ-3000/1
2
3
72
530
-
5技术要求
5.1 环境适应性要求
电梯在下列条件下应能正常工作：
