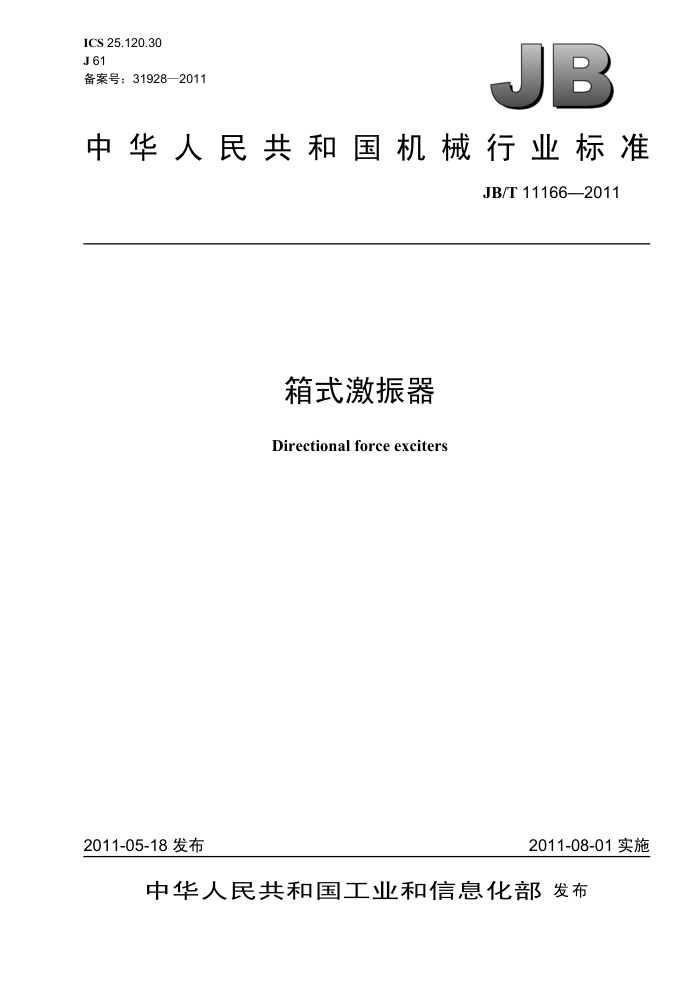

ICS25.120.30 J61 备案号：31928—2011
JB
中华人民共和国机械行业标准
JB/T 11166—2011
箱式激振器 Directionalforceexciters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11166—2011
目 次
前言范围
I11
1
规范性引用文件，术语和定义.. 4 型式和基本参数，技术要求.
2 3
5 6 试验方法...
检验规则.. 7.1出厂检验.. 7.2型式试验 8标志、包装和储运. 9 质量保证期.. 附录A（规范性附录）箱式激振器激振力的测试方法附录B（规范性附录）箱式激振器耐振试验方法..
7
6 JB/T 11166—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、新乡新兰贝克振动电机有限公司。 本标准主要起草人：田永恒、卢军、宋幼愚。 本标准为首次发布。
III JB/T11166—2011
箱式激振器
1范围
本标准规定了箱式激振器的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、标志、 包装和储运、质量保证期。
本标准适用于箱式激振器（以下简称激振器）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T700—2006碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T3098.1—2000 ）紧固件机械性能螺栓、螺钉和螺柱 GB/T52771985紧固件螺栓和螺钉通孔 GB/T 9969 工业产品使用说明书总则 GB/T10095.2—2008 圆柱齿轮精度制第2部分：径向综合偏差和径向跳动的定义和允许值 GB/T11352—2009 一般工程用铸造碳钢件 GB/T 13306 标牌 GB 20905 铸造机械安全要求 GB/T 25371 铸造机械噪声声压级测量方法 JB/T3000 铸造设备型号编制方法 JB/T 7929 齿轮传动装置清洁度 JB/T 8831 工业闭式齿轮的润滑油选用方法
3术语和定义
下列术语和定义适用于本文件。
3.1
激振器 vibrator 产生振动，并能把振动传给结构体和装置的机械。
3.2
箱式激振器 directional forceexciters 箱式激振器主要由箱体、齿轮、主动轴、从动轴、偏心块等组成。当电动机通过传动轴拖动箱式激
振器，主动轴经齿轮驱动从动轴，使两轴等速反向旋转，带动偏心块产生激振力，通过箱体传递给振动机械。箱式激振器的激振力为直线激振力，故也称为直线激振器。 3.3
旋转不平衡质量 rotaryunbalancedweight 其质心处于特定的半径位置，与其向心加速度的乘积等于惯性离心力。也称为偏心块或激振
块。
1
