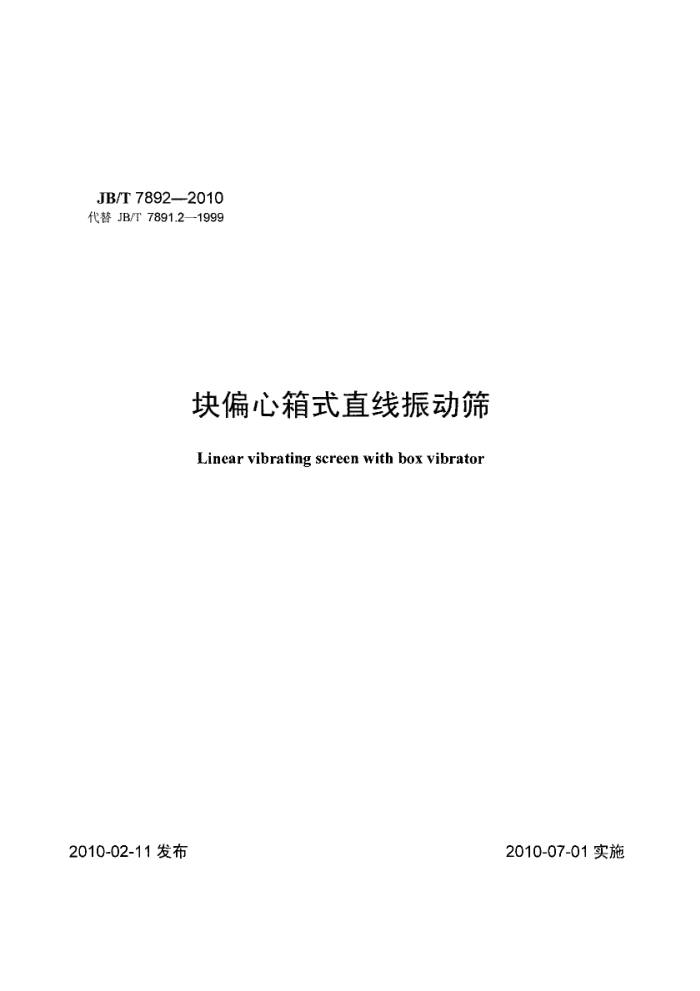

JB/T78922010 代替JB/T7891.2—1999
块偏心箱式直线振动筛
Linear vibrating screen with box vibrator
2010-07-01实施
2010-02-11发布 JB/T7892—2010
目 次
前言范围. 2 规范性引用文件 3 产品分类. 4 技术要求. 4.1 一般要求.. 4.2 整机性能要求 4.3 主要部件要求. 4.4 主要配套件要求 4.5 安全要求.…… 4.6 外观质量要求 4.7 成套供货范围 5 试验方法 6 检验规则. 6.1 检验分类... 6.2 出厂检验 6.3 型式检验 1
.II
2
..2
4
.....
.6
标志、标签和使用说明书包装、运输和贮存
.6
8 JB/T7892—2010
前 言
本标准代替JB/T7891.2一1999《ZKX型直线振动筛》。 本标准与JB/T7891.2~-1999相比，主要变化如下：
一标准名称修改为《块偏心箱式直线振动筛》；一调整了基本参数表，并补充了振动方向角； -两对称点弹簧静压缩等高误差由5mm改为3mm；一增加了安全防护要求。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：刘春玉、杨永柱、李秀艳、黄嘉琳。 本标准所代替标准的历次版本发布情况为：
-JB/T7892-1995; JB/T7891.2—1999。
III JB/T7892—2010
块偏心箱式直线振动筛
1范围
本标准规定了块偏心箱式直线振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、 使用说明书、包装、运输和贮存。
本标准适用于块偏心箱式直线振动筛（以下简称振动筛）。该振动筛主要用于中细粒级湿式物料的脱水、脱介、脱泥和分级，也可用于其他散状物料的干式筛分。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD） GB713锅炉和压力容器用钢板（GB713-—2008，ISO9328-2：2004：NEQ） GB/T1184—1996形状和位置公差未注公差值(eqvVISO2768-2:1989) GB/T1231一2006钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件 GB5226.1机械电气安全机械电气设备第1部分：通用技术条件（GB5226.1—2008，IEC60204-1：
2005，IDT)
GB/T6388 运输包装收发货标志 GB/T9969 9工业产品使用说明书总则 GB/T10095.1--2008圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995，IDT)
GB/T10095.2—2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值（ISO 1328-2:1997，IDT)
GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T23934 热卷圆柱螺旋压缩弹簧技术条件 JB/T1604矿山机械产品型号编制方法 JB/T3278 焊接条缝筛板 JB/T4042 振动筛试验方法 JB/T5000.12重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5496振动筛制造通用技术条件 JB/T9031 矿用冲孔筛板 JB/T9032矿用金属编织筛网
3产品分类 3.1振动筛是由电动机经减速装置，驱动筛箱上部的块偏心箱式振动器，使筛箱在座式减振装置的支承下做直线振动的机器。电动机可左装或右装，见图1。
1 JB/T7892--2010
-Φ-6
母t 4
筛箱；2- 报动器；3- 一减速装置：4 电动机：5- 座式减振装置。
图1
3.2振动筛的型号表示方法应符合JB/T1604的规定。型号表示方法如下：
zKX-□
筛面长度，单位为dm 筛面宽度，单位为dm 箱式振动器块偏心直线振动筛筛面层数，单层不标注
标记示例：筛面宽度为1500mm，筛面长度为3600mm的双层块偏心箱式直线振动筛，其标记为： 2ZKX-1536振动筛
3.3振动筛的基本参数应符合表1的规定。 4技术要求 4.1一般要求 4.1.1振动筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造。 4.1.2凡外协件、外购件应有合格证，并经质量检验部门检验合格后方可进行装配。 4.1.3振动筛的结构应符合下列要求：
a）便于维修和更换易损件； b）振动器内不得进入灰尘和漏油； c）防止螺栓松动： d）正常工作情况下，物料无跑偏和抛出侧板现象。
4.2整机性能要求
振动筛的整机性能应符合下列要求： a）振动频率偏差不应超过规定值的2.5%；
2 JB/T7892-2010
O'EI ~s0
008000 0'05~0' 0000 00 80 0'E1 0' 009 E 00z I 009 X006
XXzz 3
08 0599
2
01~ 4
- - 9
0'9
O'ET 3 0'0S- O' 3 ~S0 0'0 O'E1 -0' S0 O'EI ~50 0'0S O'EI
力 XZ
-
?
59~ 011 080 8
双
3
2
4
1
X0 2 7 009 X s6 1 双0
Sz 02s o'l1 0 OSLS 0019 986 o1ss 0L9
2
7
SS-~s 3
8
2
号
业 8 双0 T 0 0 X
2
~s0 0 ~50 1 0'0S E1 ~0'℃ ~s0 0'1 ~s'0 0'0S- 0 3
8 4
O
4
4
S't
型
3
2
A
表
2
0S~0 3
0
2
1
A
α 0 2
~s0
2
1
3
2 2
O'
0"1~50 wur 1 一层 u uur : wur u 出 ℃ 5 ≤ (） 兰 星恒版
C
拉单
2
1
层 层上 下 角
吾重朵
路
幅振
3 JB/T7892-2010
XXZZ 091 0009×00% 005~060"1~50| 00000 100S~ 008001 0'0S~0 0'T~s0
0'I~s0 0E1 3 2 0~
0L1~S6 0'0E 00871
2
0t1
81 21 0661 0 066 8 0zz 0001 0'11 0t9 8 sEz6
X 09
2 2 2 X 4 0 2 X 2 乙- 2 & O 22
1
0
2
~9
3
0'l1
8
-s0
2
011~
0
0EI~50 008008 0'0S~
2
号 X 等 2
1
E 2 型 S
0 7 8t1 4
0
4
(）「 081
0'EI~ 3 3 OEL-
0'ST
2
2
-
1
001 8
8
表
3 88 K -
0689 8 0 0S0 8
1
~50
000008 0'05~0 0"I~s0
181 2
X
2
-
8
1
館
009X0081 0'I~s0 01~50 (x) 深兰重素 味 W
0'0S~ O
XXZ 9681 XXZ
00 825
2
、
I
58~ 4
2
8
2
wur wur : ) uu uw E (。) I
位单
wur
5
S
i
数体基 筛
事学
幅振
出
礼时 筛筛尺
4 JB/T7892-—2010
b）筛箱两侧板对称点的振幅差值不应超过0.5mm，横向摆动不应大于1mm； c）运转应平稳、灵活，无卡阻现象； d）两对称点振动方向角相对误差不应超过2°； e）轴承温升不应超过40℃，最高温度不应超过75℃： f）空运转噪声不应超过90dB（A）； g）筛板应牢固固定在筛框上： h）装配后两对称点弹簧静压缩等高误差不应大于3mm。
4.3主要部件要求 4.3.1筛箱应符合下列要求：
a）侧板应选用焊接性能良好，力学性能不低于GB713中的20g钢板要求的材料。侧板不得拼接，
其平面度误差每平方米不应超过2mm。 b）筛面托架成型后的平面度误差每平方米不应大于2mm，两对角线等长误差每米不应大于1mm。 c）横梁不允许在垂直方向拼接。
4.3.2振动器应符合下列要求：
a）振动器应使用规定牌号的润滑油，并无漏油现象； b）装配后轴向游动量应在0.7mm~2.2mm之间； c）振动器零件不应有裂纹和其他可见缺陷，回转件不允许焊补修整； d）振动器的两轴承座孔中心线同轴度公差应符合GB/T1184一1996中以同轴两孔最大距离为主参
数的6级精度的要求； e）齿轮应符合GB/T10095.1-2008和GB/T10095.2—2008中的7级精度要求。
4.4主要配套件要求 4.4.1用于连接主要构件的环槽铆钉的抗拉强度不应低于785MPa或硬度不低于26HRC，高强度螺栓性能不应低于GB/T1231一2006中10.9S级的规定。 4.4.2编织筛网应符合JB/T9032的规定，冲孔筛板应符合JB/T9031的规定，条缝不锈钢筛板应符合 JB/T3278的规定。 4.4.3弹簧应符合GB/T23934的规定。 4.5安全要求 4.5.1振动筛外露的转动件部位应设置防护罩。 4.5.2振动筛电气设备安全要求应符合GB5226.1的规定。 4.6外观质量要求 4.6.1振动筛涂装应符合JB/T5000.12的规定。采用喷射和抛射时除锈等级不应低于Sa2/2，采用手工或动力工具时不应低于St3。涂漆表面应均勾，不应有气泡、脱落、流痕及裂纹等缺陷。 4.6.2焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。 4.7成套供货范围
振动筛的成套供货范围应包括： a）振动筛的主体部分； b）电动机及其支座； c）转动部件防护罩； d)V带; e）减振支承装置： f）振动筛底架。
