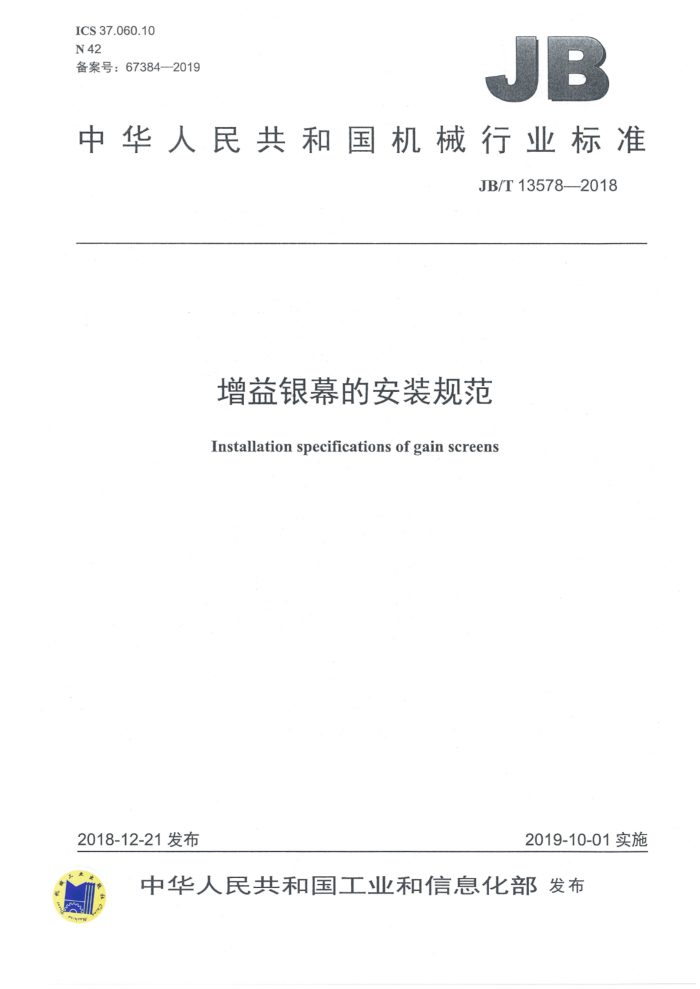

ICS37.060.10 N42 备案号：67384—2019
JB
中华人民共和国机械行业标准
JB/T13578--2018
增益银幕的安装规范
Installation specifications of gain screens
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准增益银幕的安装规范
JB/T13578-2018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.5印张?15千字 2019年10月第1版第1次印刷
定价：12.00元
书号：1511115323 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T135782018
目 次
前言 1范围 2考虑因素 3公式 3.1银幕半径. 3.2倾斜角度. 附录A（资料性附录） 参考信息参考文献，
II JB/T13578—2018
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准使用重新起草法修改采用SMPTERP95：2003《增益银幕的安装》。 本标准和SMPTERP95：2003的技术性差异为：
一增加了适用范围：在3.1中增加了图1 在3.2中增加了图2和注1
本标准和SMPTERP95：2003存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线(I 1)进行了标示。
本标准由中国机械工业联合会提出。 本标准 日机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草 单位：秦皇岛视听机械研究所有限公司，芜湖影星巨幕有限公司、广州美视晶莹银幕有
限公司、 北京炫动九星银幕科技有限公司，张家港市博视影视器材有限公司、无锡冬慧影视器材有限公
司、苏州华育智能科技股 设份有限公司 南京昊天 仪器设备有限公司 莱州市星光银幕有限公司、极品影视设备科 技（深圳) 有限公
无
本标准 要起草人 邓荣正 高松相 桑思建、林刚、张工东、王虹达、朱景礼、钱震、周庆林、
杨宝忠 蔡震耀。
本标准为首次发布。
Ⅱ JB/T13578—2018
增益银幕的安装规范
1范围
本标准规定了电影用增益银幕的最佳安装参数。 本标准适用于增益银幕的安装。
2考虑因素
2.1 增益银幕是亮度系数为1.1以上的银幕。银幕增益的确定参照SMPTERP94: 2000的规定。 2.2 当观看角增大到偏离主要反射光线时，银幕增益的效果降低（参见A.4） 2.3 当光线垂直投射到银幕表面上时，增益效果在偏离垂直投射到银幕中心的各个方向上减弱。 2.4 镜面反射银幕遵循物理规律 3 公式
银幕半径
3.1
银幕应是弧形的（见图安装银幕时的弧形半径按公式（1）开算。
放映机银幕画率
中心
图1 L+I
R=
(1)
2
式中：
-银幕的安装半径，单位为米（m)； -放映距离，单位为米（m）；
R L-
I一银幕至观众席中心的距离，单位为米（m）。 3.2·倾斜角度
为了使观众席中心具有最大增益，银幕应是倾斜的（见图2），其倾斜角度按公式（2）计算。
1 JB/T13578---2018
放映光轴
银幕
放映机
垂直方间
图 2
2
式中：
安装银幕的倾斜角度，单位为度（"）一放映角，单位为度（）。
1
注1：观众席中心指影院观众席第一排至最后（包括楼座）一排垂直距离之中心。 注2：放映角为放映光轴相对于垂直银幕中心法线之夹角。 JB/T13578---2018
附录A （资料性附录）参考信息
A.1使用增益银幕时，宜使观众席处于有效散射角内。如果银幕的安装符合A.2～A.6的规定，则观众席可获得不小于推荐的银幕亮度所需的增益，且处于优良范围内（参见SMPTE196M：2003）。 A.2使用反射银幕或玻璃珠银幕时，应尽可能使放映机接近观众席中心位置。 A.3对高增益银幕（亮度系数为1.5或更高），为防止画面变形应弧形安装。 A.4几乎所有的增益银幕都具有镜面效应，为避免投影到银幕边缘的光线反射到墙壁，银幕应弧形安装。 A.5当观众席座位宽度大于银幕宽度时，应考虑增益银幕反射光的路径，以使光线正确地到达横穿中间行的侧面座椅。光线可以通过手工绘图或计算机绘图追踪，此时银幕的安装半径和倾斜角度可能不同于公式（1）和公式（2）；尤其是对于较短焦距镜头，如焦距范围为50mm～75mm、用来背投35mm 变形投影的镜头。 A.6垂直放映角大于8°的曲面银幕在使用时，需要考虑曲线畸变，并且可能需要用黑幕遮挡。 8
JB/T13578-2018
参考文献
[1] SMPTE 196M: 2003 Motion-picture film-Indoor theater and review room projection -Screen luminance and viewing conditions
［21:SMPTERP94:2000 Gain determination of front projection screens
