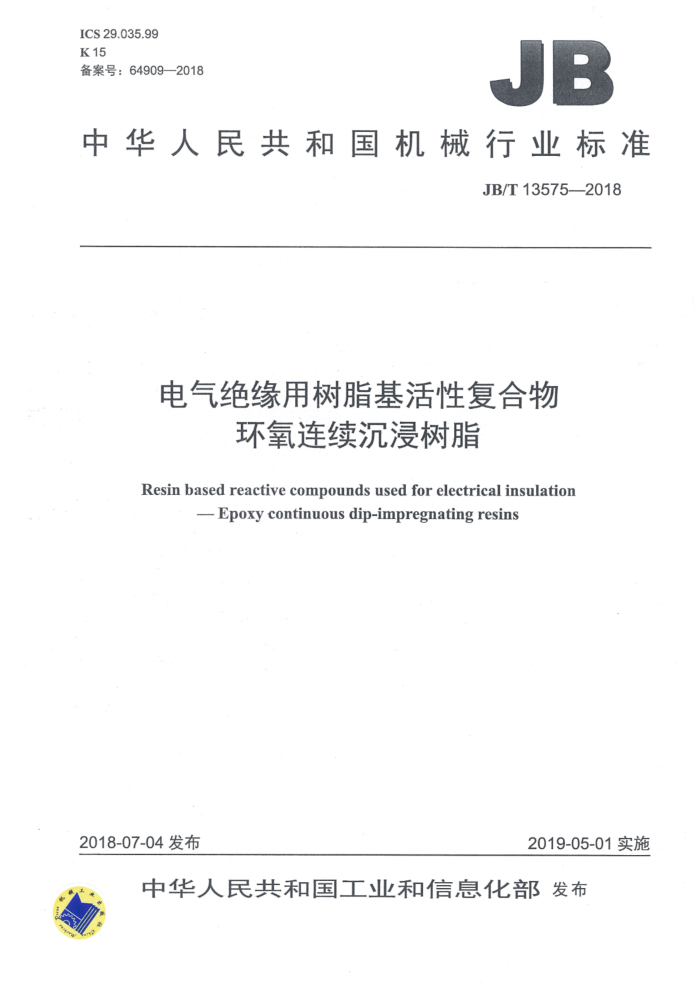

ICS29.035.99 K15 备案号：64909—2018
JB
中华人民共和国机械行业标准
JB/T13575—-2018
电气绝缘用树脂基活性复合物
环氧连续沉浸树脂
Resin based reactive compounds used for electrical insulation
-Epoxy continuous dip-impregnating resins
2018-07-04发布
2019-05-01实施
中华人民共和国工业和信息化部发布 JB/T135752018
次
目
前言
1
范围 2 规范性引用文件 3技术要求
1
...
试验方法 4.1外观.. 4.2黏度.. 4.3 凝胶时间， 4.4适用期 4.5.厚层固化能力. 4.6 电气强度 4.7体积电阻率 4.8粘结强度 4.9 温度指数 5检验规则 6包装、标志。贮存和运输
4
t.EEEEtEtEiE
iiie.
-....
表1性能要求 JB/T13575-2018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：浙江荣泰科技企业有限公司、广州市宝力达电气材料有限公司、机械工业电工材
料产品质量监督检测中心、四川东材科技集团股份有限公司（国家绝缘材料工程技术研究中心）、苏州太湖电工新材料股份有限公司、苏州巨峰电气绝缘系统股份有限公司。
本标准主要起草人：狄宁宁、施萍、周树东、罗传勇、王先锋、赵平、张春琪、夏宇。 本标准为首次发布。
II JB/T13575---2018
电气绝缘用树脂基活性复合物环氧连续沉浸树脂
1范围
本标准规定了电气绝缘用环氧连续沉浸树脂的技术要求、试验方法、检验规则、包装、标志、贮存和运输。
本标准适用于电气绝缘用双组分环氧连续沉浸树脂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T11028一1999测定浸渍剂对漆包线基材粘结强度的试验方法 GB/T15022.1电气绝缘用树脂基活性复合物第1部分：定义及一般要求 GB/T15022.2一2017电气绝缘用树脂基活性复合物第2部分：试验方法
3技术要求
交货中的所有产品除了满足GB/T15022.1的一般要求外，还应符合本标准表1的规定。
表1性能要求
序号 1 外观 2 黏度（4号杯式黏度计） 3 凝胶时间 4 适用期（25℃±2℃，10d） 5 厚层固化能力 6 电气强度（23℃土2℃）
性能
单位
要求
淡黄色透明液体，无机械杂质
12~15 4~7 ≤6000
s min mPa-s
不次于S1-U1-I3.2，均匀
≥20 ≥1×1013 ≥1×107 ≥1×1012 ≥100 ≥10 ≥130
kV/mm
体积电阻率 23℃±2℃ 130℃±2℃ 23℃±2℃，浸水24h后粘结强度（螺旋线圈法） 23℃±2℃ 130℃±2℃ 温度指数注：环氧连续沉浸树脂产品分双组分包装，其配比（质量比）为甲：乙=1：1，其他配比由供需双方商定。
Q·m
7
N
8
9 JB/T135752018
4试验方法
4.1外观
将电气绝缘用树脂基活性复合物倒入内径约为15mm的洁净、干燥、无色透明的玻璃试管中，静置到气泡消失，在白昼漫射光下，对光观察试样，检查其是否透明，有无机械杂质。 4.2黏度
按GB/T15022.2一2017中的4.2，用4号杯式黏度计测定甲，乙两组分按配比混合后的环氧连续沉浸树脂的黏度。 4.3凝胶时间
按GB/T15022.2-2017中的4.9，于130℃土2℃的条件下进行测定。 4.4适用期
按GB/T15022.2一2017中的4.11，测定甲、乙两组分按配比混合后的环氧连续沉浸树脂在25℃以下密闭容器内贮存10d后的黏度。 4.5厚层固化能力
按GB/T15022.2—2017中的4.15进行测定。固化条件为：130℃土2℃，1h。 4.6电气强度
按GB/T15022.2一2017中的5.18，采用连续升压方式测定。试样固化条件为：130℃土2℃，1h。 4.7体积电阻率
按GB/T15022.2-2017中的5.17进行测定。试样固化条件为：130℃土2℃，1h。 4.8粘结强度
按GB/T11028一1999中的螺旋线圈法（B法）进行测定。试样固化条件为：130℃土2℃，2h。 4.9温度指数
按GB/T15022.2一2017中的5.22进行测定。试验判断标准：螺旋线圈法（B法）粘结强度，失效终点为22N。
5检验规则
5.1每批环氧连续沉浸树脂均应进行出厂检验或型式检验。 5.2用相同的原材料、工艺和设备系统连续生产的环氧连续沉浸树脂为一一批。每批环氧连续沉浸树脂应进行出厂检验。出厂检验项目为表1中第1项一第3项、第5项、第6项、第7项（23℃土2℃）。 5.3型式检验项目为表1中第1项～第8项，每六个月至少检验一次，第9项为产品鉴定试验项目。 当原材料、工艺或设备系统改变时，亦须进行型式检验和产品鉴定试验。 5.4试样应从一批环氧连续沉浸树脂中不少于包装容器总数的5%的容器中抽取。若批量少时，抽取试样的容器亦不得少于三桶。将环氧连续沉浸树脂充分搅拌均匀：从容器中各取500g：仔细混合均匀后，从中取出所需数量装在洁净干燥的磨口瓶中作为试样，并在室温下保持4h后方可进行试验。 2 JB/T135752018
5.5当试验结果中的任何一项不符合要求时，则应按5.4的要求从该批另外5%的容器中重新取样进行该项试验，若结果仍不符合要求，则该批环氧连续沉浸树脂为不合格品。 5.6每批产品均应附有产品检验合格证。在用户要求时，制造厂应提供产品型式检验报告。
6包装、标志、贮存和运输
6.1环氧连续沉浸树脂应装在洁净而干燥的符合要求的容器中，并密封好。容器的优选容积是5L、15 L20L和200L。 6.2容器上应标明：制造厂名称、产品型号及名称、制造日期或批号、毛重及净重，以及“小心轻放” “危险品”字样和图示标志。 6.3环氧连续沉浸树脂应存放在清洁、干燥、通风良好、温度为-20℃～35℃的库房或遮棚中。 6.4环氧连续沉浸树脂贮存在初始密封容器中时，从出厂之日算起的贮存期为：25℃以下六个月。当环氧连续沉浸树脂超过贮存期时，按本标准进行检测，合格者仍可使用。 -6.5环氧连续沉浸树脂在运输过程中应装载在有篷的车船中，不得靠近火源、暖气和受日光直射。
3 810
中华人民共和国
机械行业标准
电气绝缘用树脂基活性复合物
环氧连续沉浸树脂 JB/T135752018
￥
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字
2019年5月第1版第1次印刷
定价：12.00元
牛
书号：1511115319 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究
JB/T13575-2018 打印日期：2019年11月20日F007
