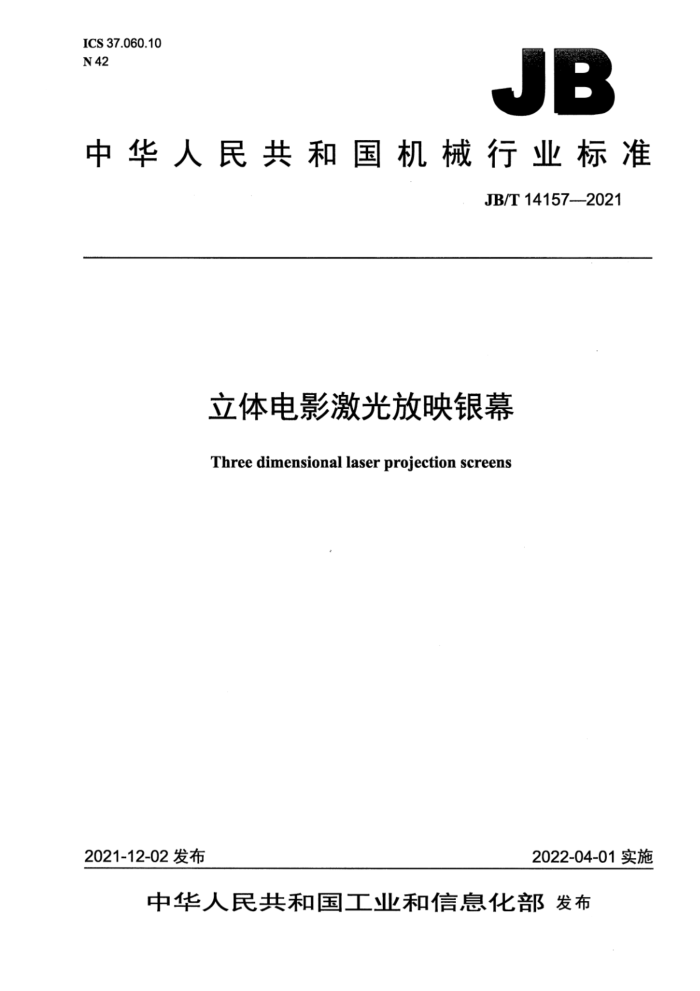

中华人民共和国机械行业标准
JB/T14157--2021
立体电影激光放映银幕
Three dimensional laser projection screens
2022-04-01实施
2021-12-02发布 目 次
前言引言. 1范围。 2规范性引用文件 3术语和定义 4技术要求 4.1 亮度系数... 4.2 有效散射角. 4.3 线性偏振比. 4.4 亮度系数误差、有效散射角偏差及线性偏振比偏差 4.5 散斑现象. 4.6 色彩还原性 4.7 幕面解像力（锐度） 4.8 银幕材质和涂层均匀性， 4.9 表面涂层牢固性 4.10 亮度均匀度 4.11 声衰减 4.12 打孔. 4.13 接缝. 4.14 银幕强度. 4.15 耐用性 4.16 伸缩 4.17 幕面平整性 4.18 环孔 4.19 边框颜色 4.20 防霉性... 4.21 阻燃性 4.22 甲醛含量.. 4.23 外观 5试验方法 5.1 亮度系数β、有效散射角2α及线性偏振比 5.2 亮度系数误差、有效散射角偏差及线性偏振比偏差 5.3 散斑现象 5.4 色彩还原性 5.5 幕面解像力（锐度） 5.6 涂层均匀性、表面涂层牢固性及亮度均匀度，
II IV 5.9 银幕接缝. 5.10 银幕强度 5.11 4.15~4.19、4.23的检查 5.12 银幕的安全要求 5.13 防霉性 5.14 阻燃性.. 5.15- 甲醛含量. 6检验规则 6.1出厂检验. 6.2型式检验 7标志、包装、运输和贮存 7.1标志 7.2包装... 7.3运输和贮存附录A（资料性附录）银幕透声孔的选择与匹配 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：芜湖影星巨幕有限公司、成都菲斯特科技有限公司、福建省锐驰智能技术研究院
有限责任公司、莱州市星光银幕有限公司、菲涅尔显示科技(张家港)有限公司、张家港市三星银屏器材有限公司、南京昊天天文仪器设备有限公司、中国华录集团有限公司、江苏尚阳数字影视有限公司、江西福佑铭科技有限公司、无锡冬慧影视器材有限公司、苏州信颐系统集成有限公司、秦皇岛视听机械研究所有限公司、深圳职业技术学院。
本标准主要起草人：高松柏、胡带子、吴庆富、苏文露、孔建平、杨学栋、潘国祥、袁东升、周庆林、尹炜、倪晓桦、李增荣、朱景礼、朱利民、钱震、邓荣武、王宏伟、张文胜、赵宁。
本标准为首次发布。 引言
本标准是我国银幕标准体系的组成部分，该体系标准覆盖了电影、幻灯、投影、录像和视频放映用的各类银幕。该体系主要由GB/T13982《反射和透射放映银幕》、JB/T6162《反射和透射放映银幕通用技术条件》、JB/T6839《放映银幕分类》以及GB/T32200《放映银幕特性参数和测定方法》共同构成支撑银幕的基础性系列标准。
该标准是“十三五”建成全面、系统的银幕标准体系中的重要一环。 当前立体激光放映质量及放映效果的问题突出，除了立体激光放映装置外，其显示装置一银幕的
质量也是影响放映效果的一个重要因素。目前立体激光放映银幕鱼目混杂，产品质量参差不齐，夸大宣传，普通银幕充当立体激光放映银幕，这都是源于国内外目前尚无全面系统的相关标准来规范立体电影激光放映银幕。 立体电影激光放银幕
1范围
本标准规定了立体电影激光放映银幕（以下简称银幕）的术语和定义、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于配备了消除激光散斑装置并采用偏振形式的立体电影激光放映软质反射银幕，不适用于其他特殊用途的银幕。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1040.1-2018塑料拉伸性能的测定第1部分：总则 GB/T1040.3一2006塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T2406.2—2009 9塑料用氧指数法测定燃烧行为第2部分：室温实验 GB/T5454--1997纺织品燃烧性能试验氧指数法 GB/T5455一2014纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定 GB/T13384机电产品包装通用技术条件 GB/T13982一2011反射和透射放映银幕 GB18401一2010国家纺织产品基本安全技术规范 GB/T24128一2018塑料塑料防霉剂的防霉效果评估 GB/T254801 仪器仪表运输、贮存基本环境条件及试验方法 GB/T32200-2015放映银幕特性参数和测定方法 FZ/T60030一2009家用纺织品防霉性能测试方法 JB/T6839放映银幕分类
3术语和定义
下列术语和定义适用于本文件。
3.1
激光散斑laserspeckle 被红、绿、蓝三基色激光照亮的银幕表面出现的一种可以观察到的、无规则分布的刺眼明暗斑点。
3.2
摩尔纹moirephenomenon 电影放映时，由于数字放映机的像素排列与银幕透声孔的排列形成一定数学关系的叠加，在播放白
场测量信号时，银幕上呈现出的不规则的隐约灰色（或彩色）条纹。 4技术要求
4.1亮度系数
银幕的亮度系数B：1.5≤B≤2.2。 4.2有效散射角
当1.5≤β实<1.8时，银幕的有效散射角2α应不小于60°；当1.8≤β≤2.0时，银幕的有效散射角 2α应不小于50°；当2.0<β≤2.2时，银幕的有效散射角2α应不小于45°。 4.3线性偏振比
银幕的线性偏振比应不小于150：1。 4.4亮度系数误差、有效散射角偏差及线性偏振比偏差
银幕的亮度系数误差应不大于8%：有效散射角及线性偏振比应不小于其标称值。 4.5散斑现象
当消除激光散斑装置工作时，银幕上的散斑应不影响观影效果。 4.6色彩还原性
银幕表面要求放映画面彩色还原性能良好，入射光和反射光的色温差应不大于200K。 4.7幕面解像力（锐度）
银幕应具有满足80线对/mm以上的放映解像力。 4.8银幕材质和涂层均匀性
银幕全幅面的材质和涂层应均匀，以保证幕面不同部位在相同照明条件下的反射亮度系数趋向一致，幕面不应有明暗条纹、云斑、黑点及其他造成幕面涂层不均匀的缺陷。 4.9表面涂层牢固性
银幕表面的涂层应牢固，不应有任何涂层材料脱落的现象。 4.10亮度均匀度
银幕的亮度均匀度应不小于85% 4.11声衰减
银幕的声衰减，要求8kHz和12.5kHz的声衰减与500Hz的声衰减之差分别不大于4dB和6dB。 4.12打孔 4.12.1需打孔的银幕，其圆孔的周边轮廓应清晰，孔需打透，不应有翻边或毛边。 4.12.2打孔直径应不大于1.2mm，孔应采用交错排列形式。 4.12.3银幕的打孔应均匀规则，不应有任何方向的错位、忽密忽疏及漏孔现象。
