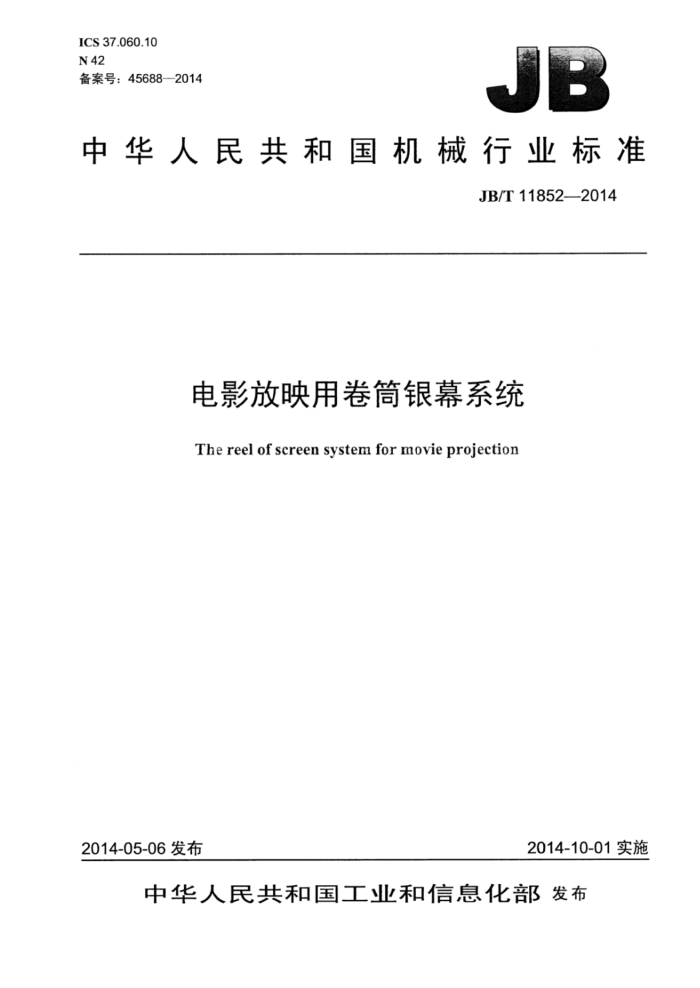

ICS37.060.10 N42 备案号：45688—2014
中华人民共和国机械行业标准
JB/T11852-—2014
电影放映用卷简银幕系统
The reel of screen system for novie projection
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化发布 JB/T11852—2014
目 次
前言引言.
I III
范围
1
2规范性引用文件. 3术语和定义。
基本结构 5 技术要求.. 6 试验方法.
4.
6.1 银幕.. 6.2 银幕的卷绕 6.3 银幕黑边尺寸 6.4 银幕黑边. 6.5 漏电保护装置 6.6 控制装置. 6.7 防腐处理 6.8 制动安全系数的复核 6.9 银幕升降速度 6.10 停位误差， 6.11 噪声 6.12 荷载的复核. 6.13 现场焊接. 6.14挠度... 6.15 圆跳动公差测量 7检查和验收. 8标志、包装、运输和贮存 8.1 标志.. 8.2 包装.. 8.3 运输和贮存，
图1 卷筒幕系统示意. 图2 挠度测量示意. 图3 圆跳动公差测量示意
4
表1 卷幕筒圆跳动公差表2 基本环境条件分级额定值.
L JB/T11852—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：安徽影星银幕有限责任公司、秦皇岛视听机械研究所、莱州市星光银幕有限公司。 本标准主要起草人：高松柏、夏晓燕、许曙波、胡带子、邓荣武、林刚。 本标准为首次发布。
II JB/T118522014
引
电影放映用卷筒银幕系统是电影放映的新型设备，特别适用于项度高度低、空间小，但又要满足演出、会议及电影放映的多功能场所。在电影放映时可将银幕展开，不使用银幕时可将银幕回卷，不影响场所的其他功能。
II JB/T11852—2014
电影放映用卷简银幕系统
1范围
本标准规定了电影放映用卷筒银幕系统（以下简称卷筒幕系统）的基本结构、技术要求、试验方法、 检查和验收以及标志、包装、运输和贮存。
本标准适用于以卷筒卷绕方式收放银幕的银幕系统。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13982--2011 反射和透射放映银幕 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法 WH/T28一2007舞台机械台上设备安全
3术语和定义
下列术语和定义适用于本文件。
3.1
卷幕筒 rolling screen reel 卷放银幕的筒体。一般采用薄壁圆柱壳体结构。
3.2
轴承座支架 bearing support frame 固定在卷幕筒两端，固定和承载卷幕筒的机构。
3.3
银幕侧向拉紧装置lateraltensiondevice 位于银幕两侧，用于拉紧银幕使银幕平整的装置，该装置可随银幕一起收放。
3.4
度deflection 弯曲变形时卷幕筒横截面形心沿与轴线垂直方向的线位移。
3.5
圆跳动公差 radial run-out tolerance 卷幕筒绕基准轴线做无轴向移动回转一周时，由位置固定的指示计在给定方向上测得的最大与最小
示值之差。
4基本结构
如图1所示，卷筒幕系统由卷幕筒、轴承座支架、传动机构、银幕侧向拉紧装置、银幕等组成。可由屋架或墙体进行承载。
1 JB/T118522014
卷幕筒
传动机构
C
或承载屋架
或承载墙体
轴承座支架
银幕侧向拉紧装置
银幕
图1卷筒幕系统示意
5技术要求
5.1银幕应符合GB/T13982一2011的要求，有效画面应符合放映场地的要求。 5.2银幕卷绕在卷幕筒上时应整齐、无折皱，银幕应设置侧向拉紧装置，使银幕展开后，幕面平整。 5.3银幕展开后，卷幕筒上应保留一圈半的银幕黑边，即银幕的上黑边尺寸为有效画面上沿到卷筒中心的高度再加1.5圈预留量。 5.4银幕展开后，应满足放映尺寸需要，四周应有黑边，黑边应选用不反光的黑色材料制作。 5.5电源必须设置漏电保护装置，卷筒幕采用三相电源供电时应设置相序保护装置。 5.6卷筒幕控制装置应设置在能直接观察到银幕升降的位置，以保证卷筒幕运行安全。 5.7传动装置应有自锁功能或设置制动装置，设备制动力矩应大于银幕展开后对卷筒产生的力矩的1.5 倍，即制动安全系数达到1.5。 5.8银幕升降速度宜为15cm/s~25cm/s。 5.9应设置自动升降限位装置，停位误差应不大于30mm。 5.10卷筒幕运行时的噪声应不大于50dB。 5.11 卷幕筒及所有机械部件都应做防腐处理。 5.12 卷筒幕系统重量应小于承载它的屋架或墙体的允许荷载。 5.13 卷幕筒在现场进行对接焊接时，现场焊接应符合WH/T28一2007中3.2.3的规定。 5.14 卷幕筒负载后挠度不大于L/500，其中L为卷幕筒长度。 5.15为保证银幕卷绕的平整度及运行稳定性，卷幕筒圆跳动公差应符合表1的规定。
表1卷幕筒圆跳动公差
卷幕筒长度
圆跳动公差
L L≤14m
10 mm 15 mm 20 mm
14m L>20 m
2 JB/T11852—2014
6试验方法
6.1银幕
银幕应按GB/T13982一2011中的方法进行。 6.2银幕的卷绕
将银幕收放十次进行观察。卷起时，银幕应整齐地卷在卷筒上，不应有褶皱，银幕展开后，应不存在影响放映的皱纹。 6.3银幕黑边尺寸
目测检查。 6.4 银幕黑边
目测检查。 6.5 漏电保护装置
目测检查。 6.6 控制装置
目测检查。 6.7防腐处理
目测检查。 6.8 制动安全系数的复核
制动安全系数S按公式（1）进行计算。
2iM
S: WDn
(1)
式中：
一制动轴到卷筒轴间的传动比；制动器制动力矩，单位为牛米（N·m）；银幕及侧向拉紧装置等的重力之和，单位为牛（N)；
M W D- 卷幕筒直径，单位为米（m）； 7 制动轴到卷筒轴间的传动效率。
6.9银幕升降速度
用秒表计银幕全程上升和下降所需的时间，用银幕升降行程除以所需时间计算银幕升降速度，上升下降各计五次，取平均值。 6.10停位误差
将银幕全程升降到限位装置自动停止，用钢卷尺测量自动停止位置与设定停位的误差，测量三次，取绝对值的平均值。上升停位精度与下降停位精度应单独进行测试。
3 JB/T11852—2014
6.11噪声
运行卷筒幕系统，在观众席第一排中间1.5m高度处用声级计（A计权）进行测量，其测量条件应符合：环境干扰噪声应比卷筒幕运行时所测得的总噪声低10dB以上。 6.12荷载的复核
计算卷筒幕的重量，与固定部位的屋架或墙体的允许荷载进行比较。 6.13现场焊接
按WH/T28一2007的要求检查。 6.14挠度
如图2所示，挠度采用拉线法进行测量。在卷幕筒上方拉一根细尼龙绳，在两端支5mm左右的支撑物，用钢卷尺在卷筒L/2处测量数值，将卷筒每转动90°测量一个数值，共测量四个方向的数值，以最大的数值减去支撑物的高度。
支撑物
细尼龙绳
1
T
A
卷幕筒
图2挠度测量示意
6.15圆跳动公差测量
如图3所示，将划针调到卷幕筒水平中心线高度，转动卷筒一周，用钢直尺量出该处最大的间隙 dmax和最小间隙dmin，取dmax减去dmin的差值为该处的圆跳动公差。分别测出卷筒长度的1/4、3/4及1/2 位置处的圆跳动公差，取最大值。
划针盘
卷幕筒
图3圆跳动公差测量示意
+
