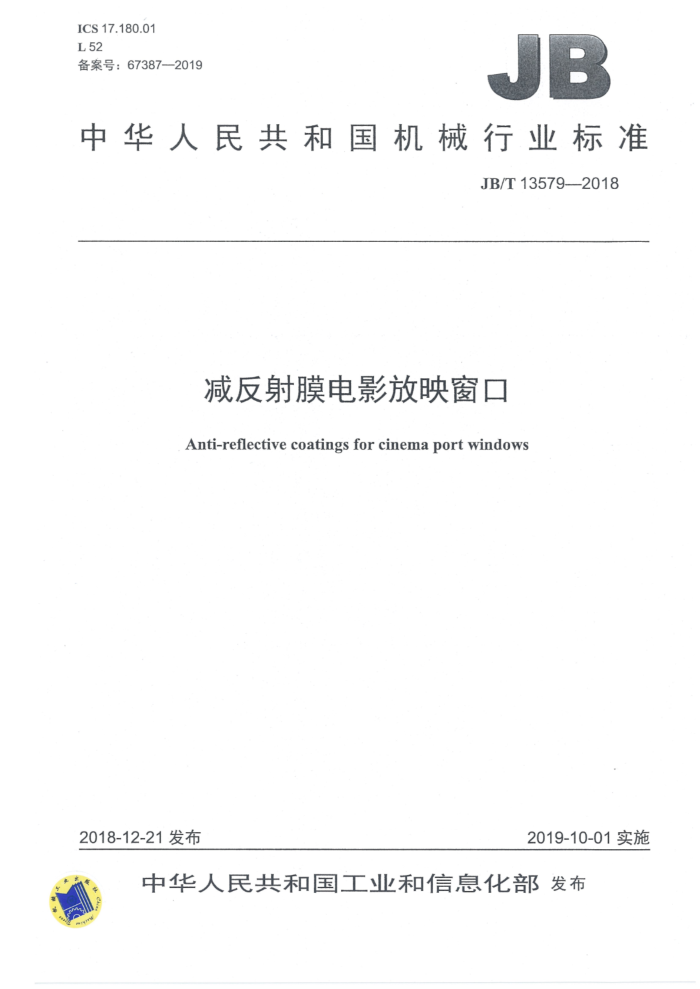

ICS17.180.01 L 52 备案号：67387—2019
JB
中华人民共和国机械行业标准
JB/T13579--2018
减反射膜电影放映窗口
Anti-reflective coatings for cinema port windows
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
减反射膜电影放映窗口
JB/T13579-2018
中
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
光
210mmX297mm*0.5印张-15千字 2019年10月第1版第1次印刷
定价：12.00元
十
书号：15111·15326 网址：http:J/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T135792018
目 次
前言 1范围 2规范性引用文件 3·术语和定义 4技术要求 4.1光学性能. 4.2表面症病.. 4.3 膜层强度 5试验方法
5.1平均透射率.. 5.2透射率均匀性 5.3表面疵病. 5.4膜层强度 6检验规则. 6.1出厂检验.. 6.2型式检验... 7标志、包装、运输和贮存. 7.1标志 7.2 包装. 7.3 运输和贮存
.
图 1 均匀性测试点位置
表1 检验项目及不合格类型表2 基本环境条件分级额定值 JB/T135792018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、芜湖影星巨幕有限公司、成都菲斯特科技有限公
司、秦皇岛视听机械研究所有限公司。
本标准主要起草人：王银河、李野、高松柏、邓荣武、 李文龙、阴晓俊、赵陨、姚春龙、张益民、 刘新华、高鹏、赵帅锋、王瑞生、张勇喜、刘海涛。
本标准为首次发布。
ⅡI JB/T13579—2018
减反射膜电影放映窗口
1范围
本标准规定了减反射膜电影放映窗口的术语和定义、技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用于各类影院的减反射膜放映窗口、投影机房用的减反射膜放映窗口（以下简称放映窗口）。
2规范性引用文件
下列文件对 本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1185 -2006 光学零件表面脏病
计数抽样检验程序第1部按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2828.1 2012 GB/T2829
2002周期检验计数抽样程序及表（适用手过程稳定性检验）
GB/T25480 仪器仪表运输，购存基本环境条件及试验方法 GB/T26332 2015 光学和光子学 光兰薄膜 4部分：规定的试验方法
3术语和定义
下列术语和定义适用于本交件
3.1
放映窗口 screening port windows 隔离放映室和观影室并安装镀制减反射膜玻璃的通光口。 减反射膜 anti-reflective coatings 在指定波长范围内，能减小光学表面反射率的光学薄膜平均透射率 average transmittance Tavg
3.2
3.3
在400nm～700nm波长范围内，减反射膜透射率的平均值。
3.4
透射率均匀性 Euniformity of coating transmittance 在光束垂直入射时，窗口玻璃不同位置平均透射率的最小值与最大值之比。
4技术要求
4.1光学性能 4.1.1平均透射率
0°及40°入射角度下平均透射率均应不小于97%。 JB/T135792018
4.1.2透射率均匀性
透射率均匀性应不小于97%。 4.2表面症病
窗口玻璃镀膜层表面任意直径为25mm的区域内，脏病公差，长擦痕公差应满足产品图样或采购
文件的规定。无明确规定时，镀膜层表面症病公差应满足GB/T1185一2006中C1×1.0规定的要求；长擦痕公差应满足GB/T1185—2006中L0.1×16规定的要求。 4.3膜层强度
在70℃土5℃的高温环境条件下，膜层不应有裂纹；采用胶带试验后，膜层不应脱落。
5试验方法 5.1·平均透射率
使用分光光度计分别在0°及40°入射角度下进行透射检测波长测试间隔为1nm，测试波长范围为400nm～700nm。按公式（1）分别计算0°及40°下的平均透射率。
2t.
(1)
m+
式中： T一一波长为元时的透射率；
一起始波长（400nm）；一终止波长（700nm）。
7 77
-
5.2透射率均匀性
按照5.1的方法，在0°入射角度下，分别测试图1所示的1#～9#9点不同位置处的透射率T，计算其最小值与最大值之百分比。
1/2
2/4 ◆α 2Φ
由
由
L
4#
5#
6#
E/4
由
Φ
1/3
21/3
图1 均匀性测试点位置 JB/T13579—2018
5.3表面症病
按照GB/T1185一2006中6.1.3规定的方法进行检验。用20W～40W荧光灯照明，以黑色屏幕为背景，在反射光或透射光下，目视检查。 5.4膜层强度 5.4.1按照GB/T26332.42015中6.2.1的试验方法进行高温试验。将放映窗口放置于烤箱中，加热至 70℃土5℃，恒温30min在烤箱中自然冷却后取出，目视检查。若无其他规定，烤箱温度变化速率不超过3℃C/min。 5.4.2胶带试验是将宽度为12mm~13mm、长度为25mm的胶带（在标准测试条件下胶带与不锈钢板的剥离强度为47N/100mm，推荐使用3M#610胶带）贴在膜层表面上，以垂直于膜层表面的角度拉起胶带，拉起速率约为25mm/s，然后目视检查。
6·检验规则
6.1出厂检验 6.1.1 对已定型生产的放映窗口，均应进行出厂检验，检验项目见表1。
表1 检验项目及不合格类型出厂检验
型式检验项目
检验项目不合格类型
序号 1 2 3 4
检验项目平均透射率透射率均匀性表面疵病膜层强度
项目 V 一 V
V V V V
A B B A
注1：“”为检验项目，“”为不检验项目。 注2：A为最为关注的不合格项，B为次要关注的不合格项目。
6.1.2出厂检验可以选用逐件检验或抽样检验，任意一项不符合技术要求即判定该产品为不合格产品。 当抽样检验不合格时，应采用逐件检查方式重新检验。 6.1.3抽样检验时，按GB/T2828.1一2012中的次抽样方案，采用一般检查水平Ⅱ，接收质量限（AQL）为1.5。 6.2型式检验 6.2.1有下列情况之一时，应进行型式检验：
a）新产品的定型鉴定； b）制造单位定期周期性自我检查； c）国家质量监督机构提出进行质量监督抽查检验的要求； d）产品上等级。
6.2.2型式检验的样品应从出厂检验合格的产品中随机抽取，抽样采用GB/T2829一2002中的一次抽样方案。检验项目见表1。 6.2.3不合格检验项目，采用判别水平为IⅡI，不合格质量水平（RQL）为3.0，样本数为3，合格判定数Ac=0，不合格判定数Re=1。 JB/T135792018
7标志、包装、运输和贮存
7.1标志 7.1.1.产品标志
每片放映窗口建议有下列标志： a）产品商标、名称型号： b）制造单位名称、编号或制造日期。
7.1.2包装标志
外包装箱应标有产品商标、名称、型号、规格、数量、重量、制造单位名称、出厂日期等。 7.2包装 7.2.14 每片放映窗口应单独包装，且应有防潮措施并保证在搬运中不产生窜动、破碎等现象。 7.2.2* 包装袋内应附有使用说明书、合格证。使用说明书内容应包括：
a）产品商标、名称、型号、规格： b）主要技术指标和特性 c）安装、使用、维护等要求； d）放映窗口工作环境条件及其他必要说明事项。
7.3.运输和贮存
放映窗口的运输、贮存基本环境条件见本标准表2，其试验方法应符合GB/T25480的规定。
表2基本环境条件分级额定值基本环境条件项目高温低温
分级额定值运输
序号 1 2 3
单位 ℃ ℃ %
贮存
40 -25
相对湿度（25℃时）
95 1000 500 250 200 100 30 250
75
包装件质量≤15kg 15kg<包装件质量≤40kg 40kg<包装件质量≤75kg 75kg<包装件质量≤100kg
自由跌落高度
mm
包装件质量>100kg
平面 包装件底面边长<500mm时，底面与试验台面的夹角跌落 包装件底面边长≥500mm时，底面与试验台面的最高间距
(°） mm
版权专有侵权必究
*
书号：15111－15326 定价： 12.00元
JB/T13579-2018
