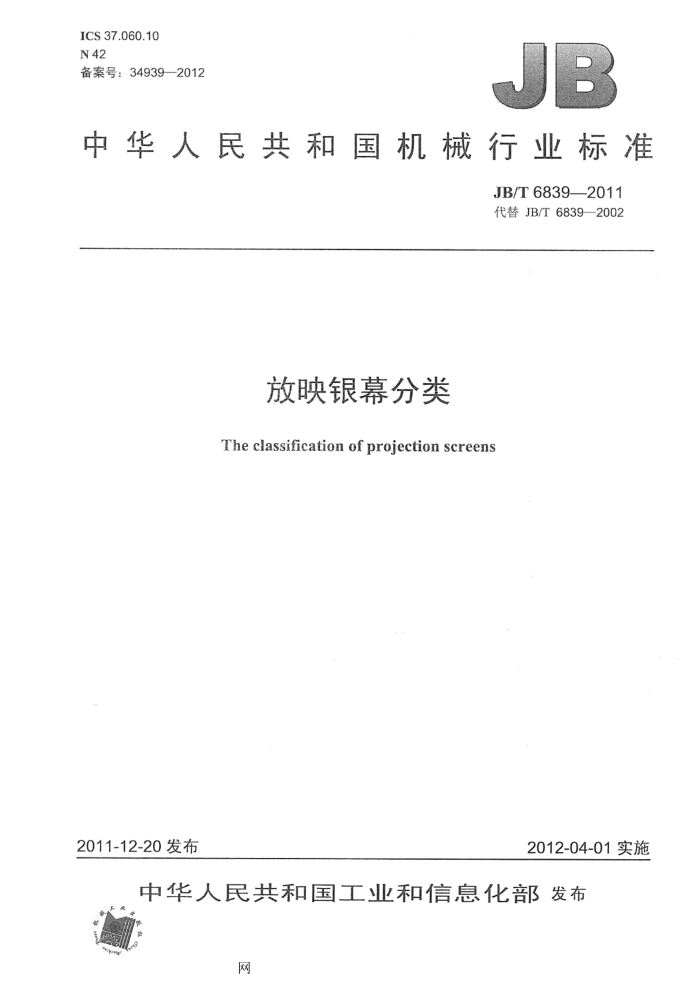

ICS 37.060.10 N42 备案号：349392012
中华人民共和国机械行业标准
JB/T6839--2011 代替JB/T6839--2002
放映银幕分类 The classification of projection screens
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T68392011
次
目
前言
心
-+:
范围 2术语和定义 3分类.. 3.1分类原则 3.2D型- 漫反射银幕， 3.3S型 反射角上增益反射银幕. 3.4B型入射角上增益反射银幕.. 3.5R型- —透射银幕 4银幕分类特性一览表. 银幕尺寸系列图1 极坐标画法示意图图2 直角坐标画法示意图图3D型银幕 -亮度系数特性山线（极坐标）图4S型银幕- 亮度系数特性曲线（极坐标）图5B型银幕亮度系数特性曲线（极坐标）图6R型银幕- 亮度系数特性曲线（极坐标）表1银幕分类特性，表2普通电影放映画面表3 变形和遮幅宽银幕电影放映画面表4 幻灯和录像放映画面表5： 投影电视等视频放映画面
1
一
5
f
.... ......
网 JB/T6839-2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T6839—2002《放映银幕分类》，与JB/T6839--2002相比主要技术变化如下：
修改了四类银幕的材质、涂层及别称的表述增加了数字投影放映画面常用银幕规格。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：广州美视晶莹银幕有限公司、海宁中天检测有限公司、浙江宇立塑胶有限公
司。
本标准主要起草人：邓荣武、杨国强、梁思建、王宏伟、沈国康。 本标准所代替标准的历次版本发布情况为：
-JB/T68391993~JB/T6839-2002
II
网 JB/T6839-2011
Ey一在同一测量点上银幕照度，单位为勒克斯（lx）。 亮度系数β和亮度因数q两者关系如公式（4）所示。
B=q元2
(4)
式中：元—圆周率； 20-1sr立体角。 在不具备漫反射标板时，反射银幕可通过测得亮度因数g而换算成亮度系数β。
2.4
有效散射角2αeffectivescatteringangle2α 银幕亮度以给定观看角的亮度值为基准，其亮度下降不大于50%的最大水平观看角α的两倍。该角
度的度量以银幕法线为基准，法线侧为α、两侧为2α。 2.5
观看角viewingangle 通过银幕中心的水平平面内观看银幕中心的视线与银幕中心法线的夹角。
2.6
亮度系数特性曲线luminancefactorindicatrix 银幕亮度系数随观看角的不同而变化的曲线。该曲线有极坐标和直角坐标两种画法，如图1和图2所示。
1
15°
25°
图1极坐标画法示意图
45° 35°25° 159 5°0°5° 15°25°35° 45°
左
右
图2直角坐标画法示意图
2
网 JB/T6839-2011
在不作任何说明的情况下，特性曲线均指银幕上光线入射角为0°的放映光轴所指向的点，并在通过银幕法线的水平平面内作出。
若放映光轴入射角大于0°或在通过银幕法线的垂直平面内作特性曲线，则应在曲线图中加注入射角度或“垂直平面内”字样。 3分类 3.1分类原则
放映银幕按其物理特性分为四大类。 3.2D型—漫反射银幕
D型银幕对入射光在2元立体角空间内产生漫反射；其亮度系数特性曲线接近于理想漫反射的半圆，如图3所示。
β曲线
理想漫反射β曲线
放映装置
银幕法线和光轴
银幕-
图3D型银幕 亮度系数特性曲线（极坐标）
该类银幕通带由玻纤或化纤织物、塑料面膜、橡胶混合物等材料作为幕基，然后在幕基上涂布漫反射涂料或辊刻漫反射压花而制成。 3.3S型反射角上增益反射银幕
S型银幕对入射光的反射在2元立体角空间内的光线反射角上具有集聚增益反射特性，反射角的大小等于入射角；其亮度系数特性山线如图4所示。
理想漫反射β曲线 B曲线
理想漫反射β曲线光轴
放映装置
银幕
银幕一
银幕法线和光轴
银幕法线
广
放映装置
B曲线
a）入射角=0°
b）入射角20°
图4S型银幕- 亮度系数特性曲线（极坐标）
该类银幕通常以玻纤或化纤织物、塑料面膜、橡胶混合物等材料作为幕基，在其表面涂布含有反光材料的涂层而构成。
3
网 JB/T 6839--2011
3.4B型- 一入射角上增益反射银幕
B型银幕对入射光的反射在2元立体角空间内的光线入射角上具有集聚增益反射特性：其亮度系数特性曲线如图5所示。
该类银幕通常以玻纤或化纤织物作为幕基， ，在其表面粘附一薄层玻璃微珠等材料构成。
理想漫反射β曲线、
放映装置
β曲线
理想漫反射β曲线 B曲线
光轴银幕法线
银幕法线和光轴
放映装置
银幕
银幕
b）入射角=20°
a）入射角=0° 图5B型银幕 亮度系数特性曲线（极坐标）
3.5R型 透射银幕
R型银幕是用透射光观看的银幕，透射光的集聚增益方向与入射光方向一致：其亮度系数特性曲线如图6所示。
该类银幕通常由硬质或软质半透明膜片或辑压PVC膜片作为幕基，再涂敷或加入漫射附加物而制成，其表面可具有结构性，以形成不同的子类型及特性。
R型银幕也称作背面放映银幕，简称背投银幕。 R型银幕因最新技术的发展按其表面结构的不同可分为两种子类型： a）R-O普通型 R-O型银幕为普通乳色或灰色表面，采用印制或辑辊压工艺制成。 b）R-S结构型 R一S型银幕为单面或双面结构性（如菲涅尔透镜状、柱透镜状或棱镜状排列）表面，采用硬质塑
料膜片制成。
理想漫反射β曲线
β曲线
银幕法线和光轴
放映装置
银幕
图6R型银幕 亮度系数特性曲线（极坐标）
4银幕分类特性一览表
银幕分类特性见表1。
4
网 JB/T6839-2011
表1 银幕分类特性
银幕类型
放映型式
特性识别
条日 3.2 3.3 3.4
D型 一漫反射银幕 S型 反射角上增益反射银幕 正面放映 反射光有集聚增益的反射 入射光的反射角方向
反射光分布均匀而无明显集聚增益的反射方向
方向，最大反射光始终朝向 入射光的方向
B型 -入射角上增益反射银幕
-
R一O型（普通表面） R-S型（结构表面）
采用硬质或软质塑料材质，普通乳色表面仅采用硬质塑料材质，单 3.5 面或双面以及单层或多层结构性表面
透射光的集聚增益方向与入射光的方向一致
R型—透射银幕
背面放映
5 银幕尺寸系列 5.1 普通电影放映画面常用银幕规格见表2。
表2 普通电影放映画面幕面宽
单位为米
序号 1 2 3 4 5 6 7 8 9 10 11 变形和遮幅宽银幕电影放映画面常用银幕规格见表3。
幕面高 2.25 2.56 2.92 3.29 3.65 4.02 4.38 4.75 5.11 5.48 5.84
主要用途
尺寸标记 3X2.25 3.5X2.56 4X2.92 4.5X3.29 5X3.65 5.5X4.02 6X4.38 6.5X4.75 7×5.11 7.5×5.48 8X 5.84
3
3.5 4 4.5 5 5.5 6 6.5 7 7.5 8
16mm、35mm影片移动放映
35mm影片固定放映（1.375：1）
5.2
表3变形和遮幅宽银幕电影放映画面
单位为米
幕面宽 6 7 8 9 10 11 12 13 14 15
序号 1 2 3 4 5 6 7 8 9 10
幕面高 2.25 3.00 3.40 3.83 4.29 4.69 5.11 5.54 5.96 6.39
尺寸标记 6×2.25 7X3.00 8X3.40 9X3.83 10X4.29 11×4.69 12×5.11 13×5.54 14X5.96 15×6.39
主要用途 16mm变形放映
35mm影片（2.35：1）以下变形和遮幅放映序号11～14可作70mm影片（2.2：1）放映
