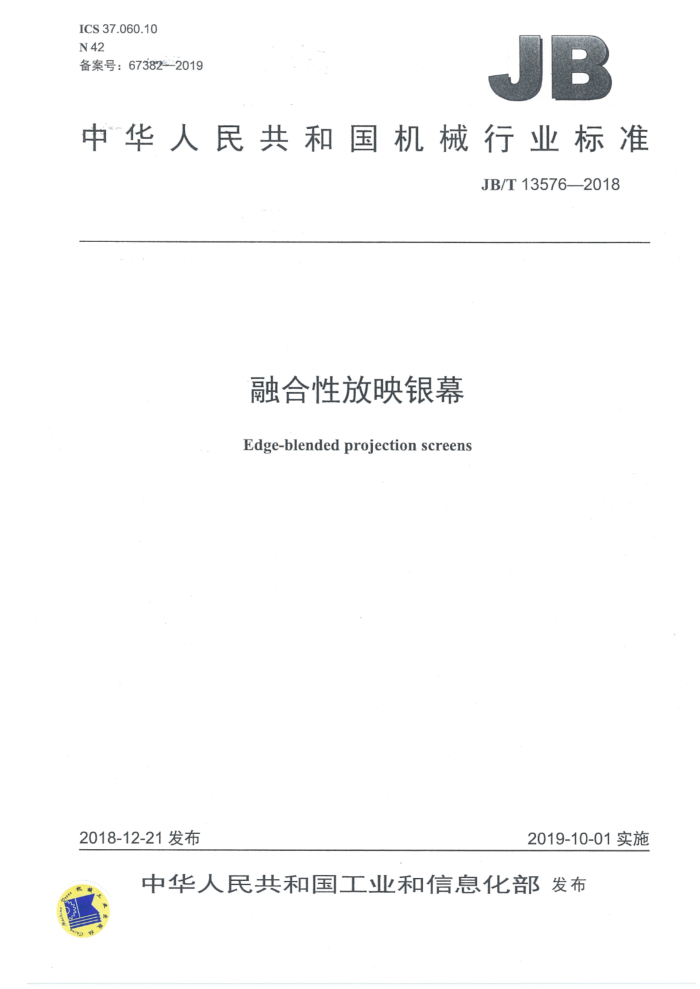

ICS37.060.10 N42 备案号：67382-2019
JB
中华人民共和国机械行业标准
JB/T13576-2018
融合性放映银幕 Edge-blended projection screens
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T13576---2018
目 次
前言，引言. 1范围 2规范性引用文件. 3术语和定义 4分类. 5技术要求 5.1 亮度系数.... 5.2有效散射角2α 5.3亮度系数β衰减率 5..4镜面光泽度.. 5.5无光反射亮度值F 5.6 反（透）射光的颜色. 5.7 幕面解像力（锐度） 5.8 融合银幕材质和涂层均匀性， 5.9 融合银幕表面涂层牢固性（附着力） 5.10 幕面平整度.. 5.11 铅垂度误差. 5.12 硬度. 5.13 幕边或边框颜色 5.14 固定装置 5.15 耐用性. 5.16 涂层耐酒精性 5.17 防霉性. 5.18 阻燃性.. 5.19 甲醛含量 5.20 有毒有害物质或元素 5.21 外观. 6试验方法 6.1 亮度系数β、有效散射角2α. 6.2 镜面光泽度. 6.3 无光反射亮度值F.. 6.4 反（透）射光的颜色. 6.5.幕面解像力（锐度） 6.6融合银幕材质和涂层均匀性.. 6.7 融合银幕表面涂层牢固性（附着力） 6.8 幕面平整度... 6.9 铅垂度误差
I11 .IV JB/T13576—2018
6.10 亮度系数衰减率 6.11 硬度. 6.12 5.13～5.15要求的检查 6.13 涂层耐酒精性 6.14 防霉性 6.15 阻燃性 6.16 甲醛含量. 6.17 有毒有害物质或元素 6.18 外观. 7 检验规则 7.1 出厂检验. 7.2型式检验. 8标志、包装、运输和贮存 8.12 标志 8.2 包装.. 8.3 运输和贮存
图1融合银幕上9点测量位置图图2 融合银幕无光反射亮度值测量示意图图3 背投融合银幕亮度系数衰减率测量示意图
.
表1 亮度系数B衰减率表2阻燃性要求表3．基本环境条件分级额定值
国
ⅡI JB/T135762018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：佛山市王氏光电科技有限公司、广州美视晶莹银幕有限公司、芜湖影星巨幕有限
公司、浙江宇立新材料有限公司、北京炫动九星银幕科技有限公司、秦皇岛视听机械研究所有限公司、 无锡冬慧影视器材有限公司、浙江海利得新材料股份有限公司、苏州华育智能科技股份有限公司、浙江华生经编新材料有限公司、浙江星益达增强材料有限公司、南京昊天天文仪器设备有限公司、莱州市星光银幕有限公司。
本标准主要起草人：王焘骏、吴光达、梁思建、高松柏、张建平、林刚、邓荣武、王宏伟、朱景礼、 孟波、钱震、蒋生华、张佳乐、周庆林、杨宝忠。
本标准为首次发布。
III JB/T135762018
引言
本标准为我国银幕标准体系的组成部分，该体系标准覆盖了电影、幻灯、投影、录像和视频放映用的各类银幕。该体系主要由GB/T13982《反射和透射放映银幕》、JB/T6162《反射和透射放映银幕通用技术条件》、JB/T6839《放映银幕分类》和GB/T32200一2015《放映银幕特性参数和测定方法》等支撑银幕的基础性系列标准共同构成。
随着投影市场需求的不断发展，投影画面已由原来标准尺寸（如100寸、120寸等）向大型或超大型投影幅面（十几米至几十米长以上）发展，单台投影机的投影幅宽无法满足超大屏幕要求，必须使用多台投影机的拼接画面，幅宽才能满足要求。多台投影机投出的拼接画面要与一台投影机的投影画面有同样的画质效果，就要求投影屏幕具有融合性光学性能。
IV JB/T13576--2018
融合性放映银幕
1范围
本标准规定了融合性放映银幕（以下简称融合银幕）的术语和定义、分类、技术要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本标准适用于供两台或两台以上投影机同时工作、放映的画面需要拼接的银幕，仅适用于平面银幕、弧形及环形银幕。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2408-2008塑料燃烧性能的测定水平法和垂直法 GB/T2912.2一2009纺织品甲醛的测定第2部分：释放的甲醛（蒸汽吸收法） GB/T5455--2014纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的测定 GB/T6739—2006色漆和清漆铅笔法测定漆膜硬度 GB/T13982-—2011 反射和透射放映银幕 GB/T24128--2009 塑料防霉性能试验方法 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T32200--2015 放映银幕特性参数和测定方法 FZ/T60030--2009 家用纺织品防霉性能测试方法 SJ/T113632006 电子信息产品中有毒有害物质的限量要求 SJ/T11365—2006 电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
放映银幕projectionscreen 供放映用的具有规定光学特性的光反射和透射幕面。
3.2
融合银幕theedge-blended screen 供两台或两台以上投影机同时工作、放映的画面需要拼接的银幕。
3.3
硬质银幕，hard screen 硬幕采用硬质材料制成的银幕。
3.4
软质银幕 soft screen JB/T13576—2018
软幕采用软质材料制成的银幕。
3.5
无光反射亮度值 直mattreflectivebrightnessvalue F 在一定环境光照度下（无其他光线照射在物体表面），物体表面对光线的反射程度。
3.6
镜面光泽度 Egloss 5 表示物体表面接近镜面的程度
3.7
亮度系数衰减率 luminance factor β attenuation rate 通过将亮度计置于银幕样品表面中心法线侧面，并使亮度计光轴与银幕样品表面中心法线成一定角
度，在每隔一定的视角处进行测量，所测得的亮度系数值同在5°处测得的亮度系数值的差，与在5°处测得的亮度系数值的百分比。 3.8
平整度 flatness 表征物品表面的平整程度附着力 adhesive forc 粘合力涂料膜与被涂物表面结仓在 起的坚车程度。 注：这种结合力是由涂料膜 忽的极性基闭（如羟基或废基）与被涂物表面的极性基相互作用而形成的。
3.9
3.10
耐酒精性 alcohol resistance 用棉纱布蘸取 定浓度酒精，擦拭融合银幕涂层表面，融合银幕涂层无脱落、 褪色。
3.11
硬度 hardness 固体对外界物体入侵的局部抵抗能力，是比较各种材料软硬的指注：采用铅笔硬度。
3.12
电子信息产品 electronieinformationproducts 采用电子信息技术制造的电子雷达产品、电子通信产品、广播电视产品、计算机产品、家用电子产
品、电子测量仪器产品、电子专用产品、电子元器件产品、电子应用产品以及电子材料产品等产品及其配件。 3.13
有毒有害物质或元素hazardoussubstance 电子信息产品中含有的铅、汞、镉、六价铬、多溴联苯（PBB）、多溴二苯醚（PBDE，不包括十溴
二苯醚）、甲醛、放射物、氨气等。
4分类
4.1融合银幕按投影方式不同分为正面投影融合银幕和背面投影融合银幕。
2
