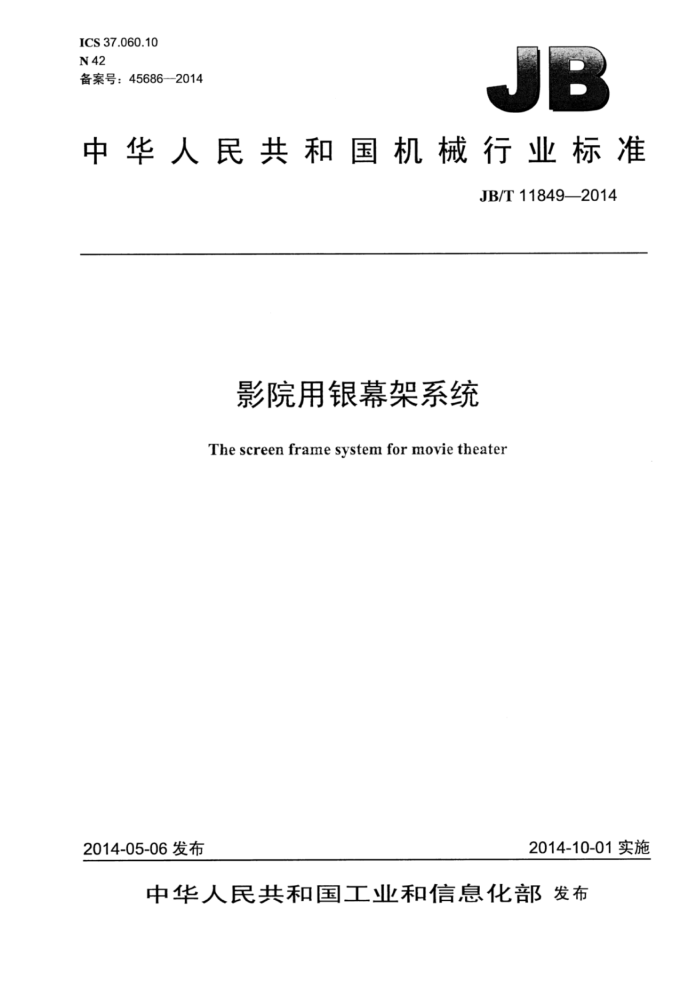

ICS37.060.10 N42 备案号：45686—2014
中华人民共和国机械行业标准
JB/T11849—2014
影院用银幕架系统
The screen frame system for movie theater
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11849—2014
目 次
前言 1 范围 2 规范性引用文件 3术语和定义. 4 基本结构 5 技术要求..
5.1 放映要求 5.2 结构要求. 5.3 电气要求 5.4 黑框. 6试验方法 6.1 视线超高值（c值） 6.2 垂直放映角， 6.3 亮度均匀度 6.4 荷载. 6.5 抗倾覆安全系数 6.6 5.2.3~5.2.9、5.2.12、5.2.13、5.2.14、5.3、5.4.1中的要求 6.7 水平度误差 6.8 垂直度误差.. 6.9 对角线误差. 6.10 银幕架离后墙距离及音箱固定板尺寸 6.11 音箱固定板分布的检查 6.12 安全电压 6.13 阻燃性 6.14 电动黑框运行时噪声 6.15 电动黑框转换停位误差
验收 8标志、包装、 ，运输和贮存
7
CEEE
8.1 标志. 8.2 包装.. 8.3 运输和贮存
图1 银幕架系统示意图2 银幕架抗倾覆受力示意，
表1 基本环境条件分级额定值， JB/T11849—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：安徽影星银幕有限责任公司、秦皇岛视听机械研究所、莱州市星光银幕有限公司。 本标准主要起草人：高松柏、夏晓燕、许曙波、胡带子、邓荣武、林刚。 本标准为首次发布。
II JB/T11849--2014
影院用银幕架系统
1范围
本标准规定了影院用银幕架系统（以下简称银幕架系统）的术语和定义、基本结构、技术要求、试验方法、验收以及标志、包装、运输和贮存。
本标准适用于影院用的固定安装的银幕架系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T54551997纺织品燃烧性能试验垂直法 GB/T210482007电影院星级的划分与评定 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本支件。
3.1
银幕架系统 screen frame system 用于固定银幕及音箱，可选用固定黑框或电动黑框调整有效画面尺寸和比例的整套设备。
3.2
绷幕框 stretched screen system 固定在银幕架上，用于张挂银幕的框架。
3.3
黑框masking 安装在银幕四周，用于吸收杂散光，突出画面的结构。分固定黑框和电动黑框两种。
3.4
最低设计视点高度minimumheightofviewpoint 银幕画面最低有效画面下缘距第一排观众席地面的高度。
3.5
垂直放映角verticalprojection angle 放映光轴与银幕中轴线的垂直夹角。分为放映仰角和放映俯角两种。
3.6
立架（杆） upright frame (tube) 银幕架中垂直于水平面的竖向构件。
3.7
连墙件tiemember 连接银幕架与建筑物的构件。 JB/T11849—2014
3.8
水平杆horizontaltube 银幕架中的水平连接杆件。
3.9
视线超高值（c值） exceeding value of vertical sightline 后排观众看设计视点的视线与前排观众眼睛垂线的交点，与前排观众眼睛间的高度差。该值取决于
最低设计视点的高度及观众席起坡情况。 3.10
剪刀撑diagonalbracing 在银幕架立架之间成对设置的交叉斜杆。
3.11
音响障板 acoustic baffle 用于阻断和吸收音箱后方发出的声音而设置的无限大障板。
4基本结构
如图1所示，银幕架系统主要由立架、绷幕框、音箱固定板、连墙件、维修通道、剪刀撑及音响障板（可选）等组成。
侧墙 顶棚
细幕框
维修护栏音响障板一连墙件维修通道
音响障板
音箱护栏
音箱固定板
8
F 8
一音箱银幕立架片登高通道
O
O
剪刀撑
检修人孔
后墙
ooo
2
FF
侧墙
后墙
连墙件维修通道一音响障板
银幕
图1银幕架系统示意
2 JB/T11849-2014
5技术要求
5.1放映要求 5.1.1银幕架系统的设计应满足各种画面制式的需要，设有可变画面尺寸的银幕架不宜超过三个画面制式变换。 5.1.2最低设计视点高度应满足视线无遮挡的要求，视线超高值（c值）不得小于0.12m 5.1.3垂直放映角应不大于5°。在场地条件不能满足要求时，可通过银幕架的仰俯角进行调整。 5.1.4使用高增益银幕的银幕架应设计成弧面，以满足观众区观看画面亮度均匀度的要求。弧形银幕架安装好后，应保证圆弧圆滑。 5.2结构要求 5.2.1 银幕架对地面产生的荷载应小于地面的允许荷载。 5.2.2 银幕架应进行整体和局部稳定设计，银幕架抗倾覆安全系数应大于1.5。 5.2.34 银幕架宜设置连墙件。 5.2.4 银幕架必须设置剪刀撑，剪刀撑的数量不得低于两个。 5.2.5 外露传动部件必须设置防护罩。 5.2.6 银幕架表面必须进行防腐处理，且采用黑色不反光涂料。 5.2.7 安装现场不宜焊接，构件宜采用紧固件连接。 5.2.84 银幕架不宜与顶棚连接。 5.2.9银幕架应设置挂银幕、放置音箱及维护用的工作平台，并具有足够的强度。应设置进入银幕架后方的维修通道。如有伤人的尖锐部件应有防护措施，并设置防跌落的护栏。 5.2.10银幕架系统水平杆件水平度误差及立架（杆）垂直度误差应不大于7mm，银幕架系统对角线误差应不大于10mm 5.2.11银幕距后墙的距离应满足音箱放置、调试和维护的要求。 5.2.12音箱固定板尺寸应大于音箱底座，并设置防止音箱倾倒的防护措施。 5.2.13音箱固定板的分布应符合声学设计的要求，并设置防止声音共振的措施。 5.2.14根据声学设计的要求，银幕架可设置音响障板。 5.3电气要求 5.3.14 银幕架设有电动装置的，电源必须设置漏电保护装置，控制电路应采用安全电压。 5.3.2 宜预留TMS接口，用于和影院控制系统对接，实现自动控制。 5.3.3 应在放映机机房设置画面制式转换控制按钮。 5.4黑框 5.4.1 黑框应采用吸光效果良好的黑色材料，且应达到B1级阻燃要求。 5.4.2电动黑框运行时噪声应不大于50dB。 5.4.3电动黑框应有自动限位装置，停位误差应不大于10mm。 5.4.4黑框应与画面边缘平齐，左右黑框垂直度误差及水平黑框水平误差应不大于5mm，对角线误差应不大于8mm。
6试验方法 6.1视线超高值（c值）
视线超高值（c值）的测量方法如下：
3 JB/T118492014
a）从选定的座椅靠背后缘离该座椅地面1.15m（人体坐姿时眼晴至地面的统计高度）处发射一束
激光束到最低设计视点； b）将钢直尺垂直竖立在激光测距仪所在排的前一排座椅后背的后边缘，测出激光束离该处地面的
高度，减去1.15m即为该两排座椅间的视线超高值； c）在每个观众厅测量中轴线上前、中、后三个位置的视线超高值，取最小的值即为c值。
6.2垂直放映角
垂直放映角的测量方法如下： a）在放映机地脚处，沿放映机光轴方向水平放置一水平尺： b）确定放映机的光轴调试基准面； c）从放置水平尺的基准面一侧选取前、后两点，分别测量前点、后点到水平尺之间的垂直距离H1
H2; d）量取前、后两点之间的距离L： e）按照α=arcsin（[H2-Hi/L）计算，得出的角度即为放映机的垂直放映角。
6.3亮度均匀度
按照GB/T21048—2007中的7.2.2.2.2进行测量。 6.4荷载
对设计数据进行复核。 6.5抗倾覆安全系数
银幕架的一般受力情况如图2所示，抗倾覆安全系数按公式（1）进行计算。该公式为简化公式，设计应根据实际受力情况进行调整。
后墙
连墙体
山
银幕架
F2
F
TG
5
S
L
图2银幕架抗倾覆受力示意
A JB/T11849—2014
FiL
(1)
KE
F2L + FL + GL
式中： Fi 连墙件允许拉力，单位为牛（N）： L—连墙件作用点离地高度，单位为米（m）； F2银幕架活荷载造成的横向拉力，单位为牛（N）； L2—活荷载横向拉力离地高度，单位为米（m）； F3—最大风荷载，单位为牛（N)； L3 一风荷载合力作用点离地高度，单位为米（m）： G 银幕架自重，单位为牛（N)； L一银幕架重心偏离力臂，单位为米（m）。
6.6 5.2.3~5.2.95.2.125.2.135.2.145.35.4.1中的要求
采用目视进行检查。 6.7水平度误差
用激光水平基准仪在水平杆或水平黑框的最低点设一水平线，用钢直尺进行测量，取偏离水平线最远的点的数值。 6.8 8垂直度误差
用激光水平基准仪在被测对象最外边缘设一条垂直线，用钢卷尺测出偏离垂直线最远的点的距离，共测前后和左右两个方向，取最大值。左右黑框的垂直度误差只测左右，不测前后。 6.9对角线误差
用分度值为1mm的钢卷尺分别测量左下角到右上角对角线的长度和右下角到左上角对角线的长度，取两者差值的绝对值。 6.10银幕架离后墙距离及音箱固定板尺寸
使用钢卷尺进行测量。 6.11音箱固定板分布的检查
根据声学设计要求进行复核。 6.125 安全电压
用万用表进行测量。 6.13阻燃性
按GB/T5455—1997进行试验。 6.14电动黑框运行时噪声
运行电动黑框，在观众席第一排中间1.5m高度处用声级计（A计权）进行测量。其测量条件应符合：环境干扰噪声应比黑框运行时所测得的总噪声低10dB以上。
