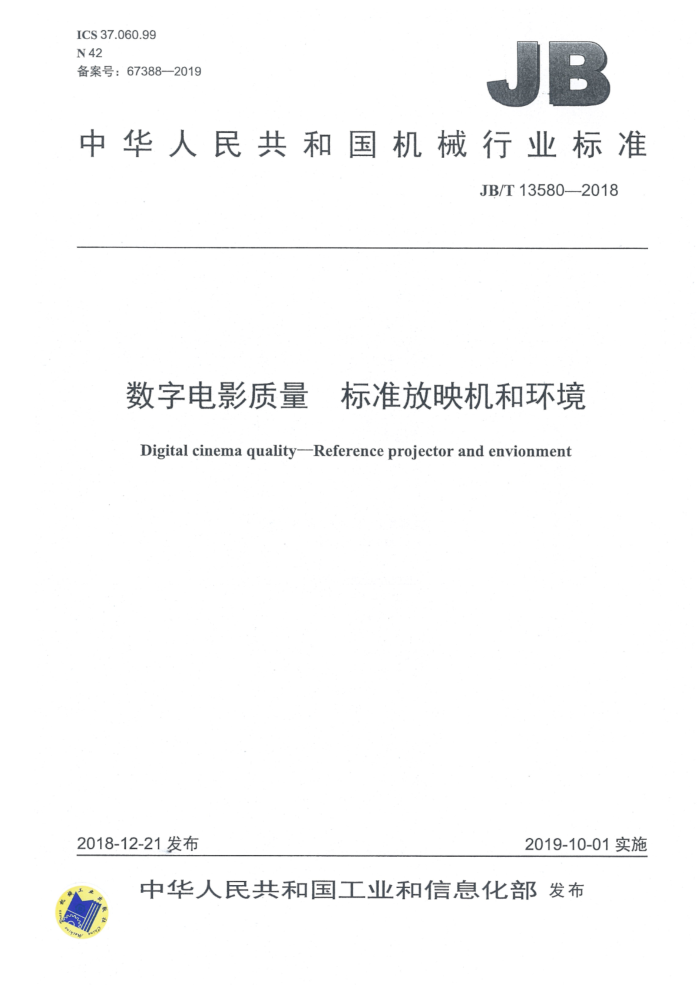

ICS37.060.99 N42 备案号：67388—2019
JB
中华人民共和国机械行业标准
JB/T13580-2018
数字电影质量 标准放映机和环境
Digital cinema quality--Reference projector and envionment
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
数字电影质量·标准放映机和环境
JB/T13580-2018
?
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
H
210mm×297mm·1印张·32千字 2019年10月第1版第1次印刷
定价：18.00元
*
书号：15111·15327 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 ·侵权必究 JB/T13580—2018
目． 次
前言引言 1范围 2规范性引用文件 3输入要求 4初始条件 5环境
I11 IV
5.1 环境水平 5.2银幕特性 5.3色度的标准检测位置 6图像参数.
6.1 总则. 6.2 像素数. 6.3 亮度均匀性 6.4 白场色度及亮度的校准 6.5 白场色均匀性， 6.6. 顺序对比度.. 6.7 顿内（方格）对比度. 6.8 转换函数 6.9色域 6.10 颜色精确度 1
·主观参数. 氙灯原色、白场及色转换
8
附录A （规范性附录） 标准表. 附录B （资料性附录） 主观参数. B.1 总则 B.2 灰度追踪 B.3 等值线... B.4 瞬时假象附录C（资料性附录）氙灯原色、白场及色转换 C.1 总则. C.2 原色.. C.3 标准白色 C.4 亮度 C.5颜色转换至X、Y、 参考文献
8
.8 10
中
表A.1 鉴定放映室及影院标准放映机图像参数和公
I JB/T13580—2018
表A.2颜色精确度颜色补丁编码值、亮度值及色度坐标表B.1 黑白灰度测试图编码值、亮度值及色度坐标表B.2 黑暗灰度测试图编码值、亮度值及色度坐标表C.1 原色的色度坐标. 表C.2 标准白色的色度坐标
中
1
ⅡI JB/T13580---2018
前言
本标准按照GB/T1.12009给出的规则起草。 本标准使用重新起草法修改采用SMPTERP431-2:2011《数字电影质量标准投影机和环境》。 本标准和SMPTERP431-2:2011的技术性差异为：
删除了原标准的目录、前言：删除了原标准中与引言、适用范围无关的论述：删除了原标准第2章的“一致性注释”；在第2章中将原标准中的SMPTEST428-1:2006《数字电影发行母版第1部分：图像特性》 改为相应的行业标准GY/T292.1—2015；在第2章中将原标准中的SMPTEST431-1:2006《数字影院质量银幕亮度水平、色度及均匀度性》改为相应的国际标准ISO26431-1:2008（E）；删除了原标准第2章在正文中未涉及的CIE出版15.2（1986）及CIE出版15:2004； -将影院顿内对比度的要求修改为不小于80：1。
本标准和SMPTERP431-2:2011存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨）进行了标示。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所有限公司、广州美视晶莹银幕有限公司、芜湖影星巨幕有
限公司、北京炫动九星银幕科技有限公司、张家港市南丰银幕制造有限公司、江苏尚阳数字影视有限公司。
本标准主要起草人：单宏、梁思建、高松柏、邓荣武、林刚、张文胜、张禹、倪晓桦。 本标准为首次发布。
II JB/T13580-—2018
5.2银幕特性 5.2.1银幕应能均匀地反射所有角度的光线，这样反射光的颜色才不会因视角而改变。如果设计的房间需要在银幕后面放置扬声器，应使用打孔银幕；但要确保孔的结构不会影响放映机的投影分辨率。 5.2.2银幕应有可调整的黑框，这样可以调整适应投影图像格式1.85：1及2.39：1的宽高比例。 5.3色度的标准检测位置
色度的标准检测位置为银幕高度的1.5倍～3.5倍（图像高度不变时）的距离，或者，如果1.85：1 及2.39：1两种比率的宽度相同，则检测色度等级的标准位置按1.85：1的高度确定。应遮盖或过滤工作表面或控制台的光，以消除任何可能泄漏的照射在银幕上的光。 6图像参数
6.1总则
所有图像参数都是通过对银幕的反射光进行测量而得到的，鉴定放映室是在色度的标准检测位置进行测量，影院是在观众座位区的中心进行测量。鉴定放映室及影院标准放映机图像参数和公差见表A.1。 6.2像素数
显示图像的物理分辨率（像素数） 为横向不少 2048像素62K） 纵向不少于1080像素。 6.3亮度均匀性
检测时应调整灯箱亮度都在ISO26431-1:2008 E规定的公 差范围内 6.4 白场色度及亮度的校准
3×3形成的网格范围内测量四边及四角的亮度， ，使得从中心到四角的
当放映机投影 个编码值为3794（）3960（3890（2）2的全画幅标准白场图像时，银幕中心白场色度坐标由ISO-2643112008（E确定。这此编码值应呈现由TSO26431-1:2008（E）和 GY/T292.1 2015规定的反射亮度。 6.5白场色均匀性
在3×3形成的网格范围测量中心点的色度，结果应在ISO26431-1-2008（E）规定的公差内。 6.6顺序对比度
顺序对比度是指白场亮度（6.3定义的白场峰值）与黑场亮度（编码值为0时的黑场）的比值，这个测量包括周围光线的作用，计算顺序对比度时不应扣除周围光线的影响。顺序对比度的标称值至少为 2000：1（在暗房内），其在鉴定放映室及影院内的公差见表A.1。为了在黑色的近旁消除不想看到的细节或变色，鉴定放映室的色度、顺序对比度应高于或等于影院的色度、顺序对比度。 6.7帧内（方格）对比度
顿内对比度是指白场亮度的总和除以黑场亮度的总和，它可用4×4的方格图案进行测试。标准放映机的顿内对比度应不小于150：1，其在鉴定放映室及影院的公差见表A.1。
2）本标准规定的X"、"、Z"编码值是用于表示［0.314(x)，0.351)】的白场色坐标。如果白场的色度改变，X"、
Y'、Z'编码值也相应改变。
