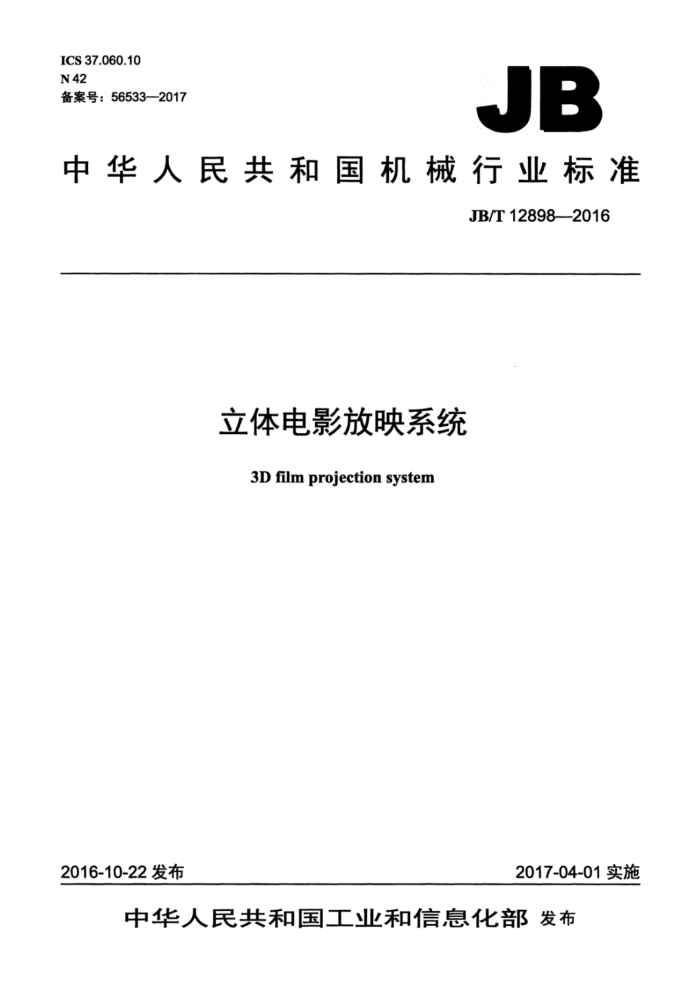

ICS 37.060.10 N42 备案号：56533—2017
JB
中华人民共和国机械行业标准
JB/T12898—2016
立体电影放映系统
3Dfilmprojection system
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12898—2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类 5 组成 6 技术要求，
II
6.1 偏振式系统. 6.2 滤色式系统， 6.3 外观.. 7试验方法 7.1 偏振式系统 7.2 滤色式系统 7.3 外观 8检验规则 8.1 出厂检验。 8.2型式检验. 9标志、包装、运输和贮存 9.1标志. 9.2 包装.. 9.3 运输和贮存 JB/T128982016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、广州美视晶莹银幕有限公司、芜湖影星巨幕有限公司、
张家港市莱特影视器材有限公司、成都菲斯特科技有限公司、莱州市星光银幕有限公司、浙江中天纺检测有限公司、浙江省中纺经编科技研究院、海宁市马桥经编行业协会。
本标准主要起草人：刘宵婵、梁思建、邓荣武、高松柏、陈琛、吴庆富、林刚、郁葱、田坤、茅连松。
本标准为首次发布。
I JB/T12898--2016
立体电影放映系统
1范围
本标准规定了立体电影放映系统（以下简称系统）的术语和定义，分类，组成，技术要求，试验方
法、检验规则以及标志、包装、运输和贮存。
本标准适用于被动式立体电影放映系统。 本标准不适用于主动式立体电影放映系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1185—2006光学零件表面症病 GB/T13384一2008机电产品包装通用技术条件 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
偏振度degree ofpolarization 两个光轴（互相垂直的透过轴和吸收轴）的透过光之差与透过光之和之比。
3.2
单体透过率singletransmittance 一个偏振器件（偏振光控制器或立体偏振眼镜）对光的透过率，简称ST。
3.3
光谱透过率 spectral transmissivity 滤色片（立体眼镜或滤色轮）在有效光谱范围内各波长所对应的透过率。
3.4
半宽度half-wavewidth 主波长峰值透过率50%处所对应的波长宽度。
4分类
被动式数字系统分为偏振式系统和滤色式系统。 偏振式系统又分为线偏振式和圆偏振式。 线偏振式系统中，偏振光的控制器和眼镜采用的是线偏振片。 圆偏振式系统中，偏振光的控制器和眼镜采用的是圆偏振片。
1 JB/T128982016
5组成
5.1偏振式系统由同步控制器、偏振光控制器和立体偏振眼镜所组成 5.2滤色式系统由同步控制器、旋转滤光轮和立体滤色眼镜所组成。
6技术要求
6.1偏振式系统 6.1.1单体透过率
偏振光控制器和立体偏振眼镜的透过率均应不低于41% 6.1.2偏振片单体的透过率均匀性
最高透过率和最低透过率之差应不大于2%。 6.1.3线偏振片的偏振度
偏振片的偏振度均应不小于99.5%。 6.1.4偏振光控制器和眼镜片的表面症病
应符合GB/T1185一2006表2中可见度等级不低于3级的要求。 6.2滤色式系统 6.2.1透过率
滤色式分光系统允许通过的各波段的最高透过率应不小于65%，截止区最高透过率应不大于1%。 6.2.2两眼波峰透过率之差
两眼波峰透过率之差应不大于10% 6.2.3两眼光谱的半宽度之差
两眼光谱的半宽度之差应不大于10% 6.2.4滤光轮和立体滤色眼镜镜片的表面症病
应符合GB/T1185—一2006表2中可见度等级不低于3级的要求。 6.3外观
系统本身表面应清洁，美观，无脱皮、锈蚀和划伤，不得有缺陷和损坏，并在所有边棱区域不应有尖棱和毛刺。
2 JB/T12898—2016
7试验方法
7.1偏振式系统 7.1.1单体透过率 7.1.1.1试验仪器
采用分光光度计进行试验。所用分光光度计应满足：透过率测量重复性不大于0.4%透过率示值误差的绝对值不大于0.3%，相对视觉衰减因子9的示值误差的绝对值不大于0.02。 7.1.1.2试验步骤
将偏振光控制器或立体眼镜的镜片取下，放入分光光度计的样品仓，读取波长范围从350nm～ 780mm的平均透过率即可。 7.1.2偏振片单体的透过率均匀性 7.1.2.1试验仪器
同7.1.1.1的试验仪器。 7.1.2.2试验步骤
先测量偏振片中心位置的透过率，然后由圆心平移到半径2/3处均匀地测量4点的透过率，这5点测量出的透过率中最大值与最小值之差应不大于6.1.2的规定。 7.1.3偏振片的偏振度 7.1.3.1试验仪器
同7.1.1.1的试验仪器。 7.1.3.2试验步骤
取出镜片或偏振光控制器的偏振片，将两偏振片叠放在一起，两者之间转过不同角度，找到最大透过率和最小透过率的位置，分别读取相应的透过率值，按公式（1）计算偏振片的偏振度。
Tmx - Tmin ×100% * Tmax + Tmin
（1)
P:
式中：
P- 偏振片的偏振度； Tmax—两镜片叠加放置时的最大透过率，%； Tmin一一两镜片叠加放置时的最小透过率，%。
7.1.4偏振光控制器和眼镜片的表面病
按GB/T1185一2006的规定检查偏振镜片表面病。 偏振镜片表面疵病的漏光点和麻点采用两片偏振片在正交情况下目视检查。
3 JB/T128982016
7.2滤色式系统 7.2.1透过率 7.2.1.1试验仪器
同7.1.1.1的试验仪器。 7.2.1.2试验步骤
将待测滤色片（色轮上的滤色片或立体滤色眼镜的镜片）的中心与分光光度计的光出射口的中心对准，使滤色片表面垂直于光轴：通过分光光度计绘制出光谱透过率曲线，波长的步进长度为1nm，读取波长从350nm～780nm的几个主波长透过率峰值的最小值和截止波段的透过率最大值。 7.2.2两眼波峰透过率之差
根据7.2.1.2所得出的光谱曲线，计算两眼相应主波长波峰透过率之差。 7.2.3两眼光谱的半宽度之差
根据7.2.1.2所得出的光谱曲线，计算两眼相应主波长半宽度之差。 7.2.4滤光轮和立体滤色眼镜镜片的表面疵病
按GB/T1185一2006的规定检查镜片表面疵病。 7.3外观
目视检查。
8检验规则
8.1出厂检验
对于已定型生产的产品均应进行出厂检验，检验项目为6.1.1、6.1.3、6.1.4或6.2.1、6.2.2、6.2.4 及6.3 8.2型式检验 8.2.1有下列情况之一时，应进行型式检验：
a）新产品的定型鉴定； b）企业定期周期性自我检查： C）国家质量监督机构提出进行质量监督抽查检验要求： d）产品上等级。
8.2.2型式检验项目为6.1.1~6.1.4或6.2.1~6.2.4及6.3 8.2.3产品在型式检验项目均符合要求时方为合格。
9标志、包装、运输和赔存
9.1标志
每套产品出厂时，均应有标志，其内容包括：
4
