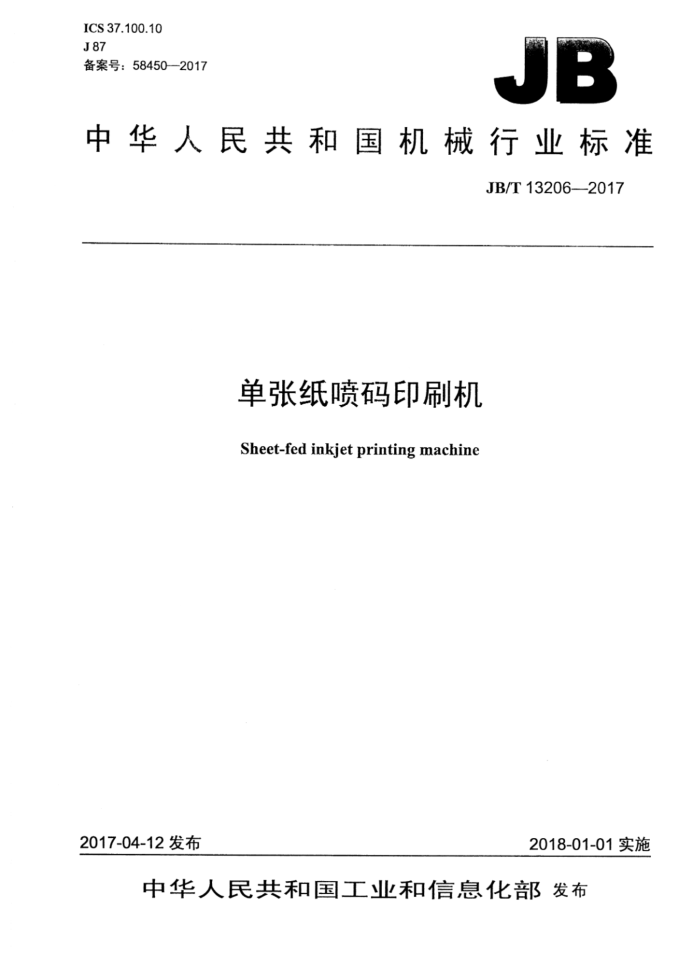

ICS37.100.10 J87 备案号：58450—2017
JB
中华人民共和国机械行业标准
JB/T13206--2017
单张纸喷码印刷机
Sheet-fed inkjet printing machine
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T13206—2017
目 次
前言 1范围 2规范性引用文件
II
重
术语和定义型式与基本参数 4.1 组成 4.2 型式.. 4.3 基本参数 4.4 型号和名称 5
3 4.
2
要求 5.1 装配精度 5.2 基本要求. 5.3 输纸系统.. 5.4 喷印系统， 5.5 烘干装置 5.6 喷码质量 5.7 安全防护. 5.8 电气质量 5.9 外观质量 5.10 使用说明书和产品合格证，试验方法，
+
+
6
6.1 装配精度检测 6.2 空运转试验 6.3 纸张适应性试验. 6.4 喷印系统测试.. 6.5 烘干装置检验 6.6 喷码质量检验， 6.7 安全检验.. 6.8 电气质量检验. 6.9 外观质量检查. 6.10 噪声测试 7检验规则 7.1 出厂检验， 7.2 型式检验 8标志、包装、 运输和贮存 8.1标志. 8.2 包装. 8.3 运输.
I JB/T13206—2017
8.4 贮存。
L
图1 条码定位误差检测示意图.. 图2噪声测量水平位置示意图..
.6 .8
表1基本参数，表2主要部件的装配精度表3检测方法一览表
2 3
B....0.................. B.iB
tEittEtttEEEE
II JB/T132062017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：上海德拉根印刷机械有限公司、上海尚浩数码科技有限公司、北京高科印刷
机械研究所有限公司、哈尔滨麒锐科技有限公司、天津长荣科技集团股份有限公司、北京圣德安讯科技发展有限公司、上海天岑机械制造有限公司、北京印刷学院、大理美登印务有限公司、广东金玉兰包装机械有限公司、广东省东莞市质量技术监督标准与编码所。
本标准参加起草单位：深圳职业技术学院。 本标准主要起草人：滕向群、胡波、蒋巍峻、涂志军、辛琦、吴铁成、孙晓东、王玉信、关景果、
王刚、张冰、斯勇方、袁英才、赵吉斌、杨述鑫、张吕良、李飚、杨锡波、吕丰足、陈晨。
本标准为首次发布。
IⅡII JB/T13206—2017
单张纸喷码印刷机
1范围
本标准规定了单张纸喷码印刷机的术语和定义、型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于对各类单张纸或单张纸印刷品进行数字化喷码的设备（以下简称喷码机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4879防锈包装 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388运输包装收发货标志 GB/T9969工业产品使用说明书总则 GB/T10335.4-2004涂布纸和纸板涂布白纸板 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T14258-一2003信息技术自动识别与数据采集技术条码符号印制质量的检验 GB/T14436 工业产品保证文件总则 GB/T23821 机械安全防止上下肢触及危险区的安全距离 GB/T28387.1一2012印刷机械和纸加工机械的设计及结构安全规则第1部分：一般要求 HG/T4577数字化喷墨印刷紫外光固化油墨 HI567环境标志产品技术要求喷墨墨水 JB/T6530印刷机产品型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
单张纸喷码印刷机sheet-fedinkjetprintingpress 在单张纸表面喷印可变信息码的印刷机。
3.2
喷印速度inkjetprintingspeed 喷印状态下，平台上送纸传送带的线速度，单位为米每分（m/min）。
3.3
分辨率resolution 喷印图案中每英寸长度内喷射的墨点数，单位为点每英寸（dpi），表示为横向分辨率×纵向分辨率。
1 JB/T13206-—2017
表2主要部件的装配精度
序号 1 2 3
项目内容
精度要求 ≤0.3 ≤0.1 ≤1
喷码平台上导辊间的平行度误差mm 喷码平台上导辊的径向圆跳动量 mm
喷码平台的平面度误差mm/m
5.2基本要求 5.2.1[ 喷码机应能对其规定的纸张进行喷码，并应能从送纸，喷码、固化或干燥到收纸连续完成。 5.2.2 传动系统应运转平稳，工作正常，无异常噪声。 5.2.3 操作机构应灵敏可靠，执行机构动作协调正确，无卡阻和自发性移动。 5.2.4 润滑系统应油路畅通，各润滑点供油充分，管路无泄漏。 5.2.5气动系统、冷却系统的管道、阀门应密封良好，无泄漏现象。 5.2.6 轴承工作温升不得高于35C。 5.2.7喷码机工作噪声不得大于85dB（A）。 5.3输纸系统 5.3.1 当出现输纸中断、卡纸、乱张、双张等输纸故障时，喷码机应能自动检测并发出信号，并能自动停机或自动排除故障。 5.3.2输纸故障率不应大于0.1%。 5.4喷印系统 5.4.1喷印系统应能喷印变化的数字、字母、文字等字符；应能喷印常用的可变条码、二维码。 5.4.2喷印系统应能支持txt格式的文本数据输入。 5.4.3喷印系统在缺墨状态下应具有报警功能。 5.4.4喷印系统发生异常死机又重新工作时，不应发生数据重复打印的现象。 5.5 烘干装置
辐射热源与传送带之间发生堵纸时，装置应能自动关闭辐射热源。 5.6喷码质量 5.6.1条码的前后、左右定位精度不应超出土0.4mm。 5.6.2一维条码符号等级应达到GB/T14258一2003规定的C级及以上。 5.6.3喷码机的成品率不应低于99.7%。 5.6.4固化或干燥后的印刷品表面喷码层和接触的纸张无粘坏现象。 5.7安全防护 5.7.1人体能够接触的所有内旋卷入部位（如外露的齿轮、链轮和带轮等装置），应采用符合GB/T 28387.1一2012中5.2.1.1规定的安全防护措施。 5.7.2喷码机应采用符合GB/T28387.1一2012中5.2.2.1规定的活动式防护罩及联锁装置。当打开活动式防护罩时，喷码机应不能起动且始终保持在停机状态，关闭动作本身不能起动喷码机。 5.7.3对于可移动式防护罩无法完全防护的区域，应采用带开口的护栏式防护罩。防护罩开口（原料进口）与危险点之间，应按GB/T23821的规定留出与开口宽度相对应的安全距离。 5.7.4单独设立的控制台和各功能单元的控制台均应设有喷码机总电源急停开关。在喷码机的任何运
3
