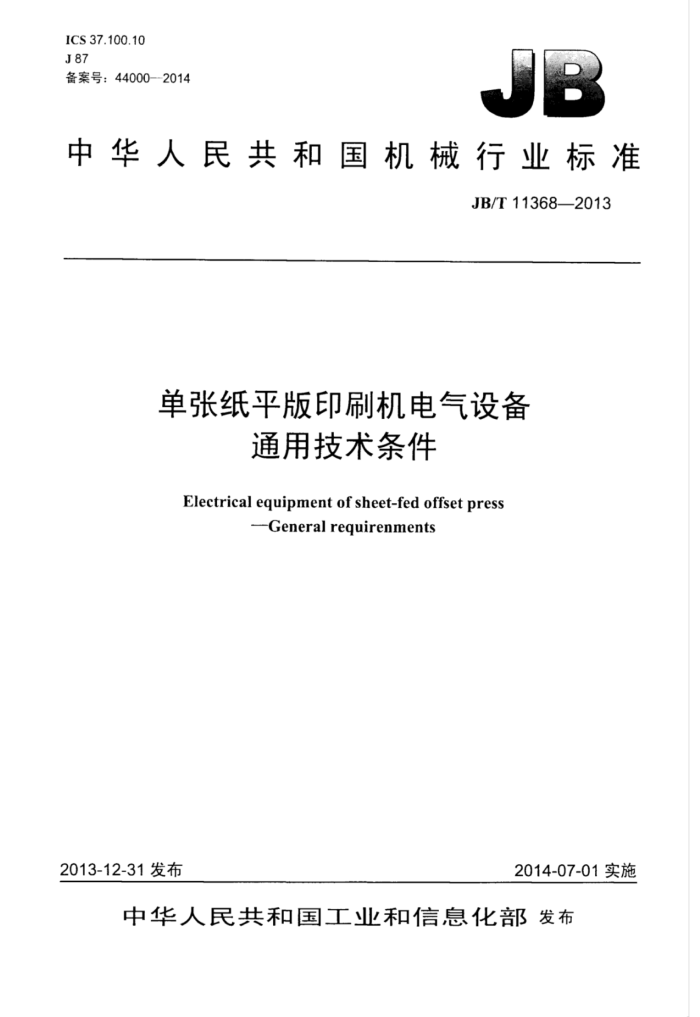

ICS37.100.10 J87 备案号：44000-2014
中华人民共和国机械行业标准
JB/T11368—2013
单张纸平版印刷机电气设备
通用技术条件
Electrical equipment of sheet-fed offset press
--General requirenments
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11368—2013
目 次
前言引膏
III
范用规范性引用文件术语和定义要求... 4.1 基本要求 4.2 供电和电源切断设备 4.3 电气设备的保护 4.4 电击防护， 4.5 光栅［电敏防护装置（ESPD） 4.6 控制电路和控制功能、 4.7 操作板和安装在印刷机上的控制器件 4.8 控制设备：位置、安装和电柜 4.9 导线和电缆， 4.10 配线技术 4.11 电动机 4.12 机械和电气设备的局部试验与检验 5.1 总则 5.2 检验和试验规则 5.3 试验方法标记、 警告标志和参照代号 6.1 概述 6.2 警告标志 一电击危险 6.3 功能识别 6.4 设备的标记 6.5 参照代号 6.6 技术文件标志 包装 运输与处存 7.1 标志 7.2 包装 7.3 运输与贮存图1 GB/T5465.2—2008中5036"危险电压"标识图2 GB/T5465.2—2008中5041小心烫伤"标识表1 与特定导体相连接的设备端子和特定导体终端的标记表2 外部保护铜导线的最小截面积. 表3 操作装置的操作方向，
4
10
T
18
5
L
广
20 20 21 21 21 21 21 .22
量
....22
EEE....CI1EEI
22 ..22
0 JB/T11368—2013
表4 光束数量与设置高度的关系表5 操作板和控制器件的要求表6 按钮操动器的颜色规定和标记表7 指示灯的颜色及其相对了印刷机状态的含义表8 单张纸平版印刷机电气设备用主要导体颜色标识.. 表9注入电流为10A且至少持续10s的测试试验.
.11 .14 15 .16 .18 ..20
Sii..
II JB/T11368—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会 （SAC/TC192）本标准负责起草单位：北人集团公司、上海华太信息技术有限公司、潍坊华光精工设备有限公司、
威海印刷机械有限公司、北京印刷机械研究所。
本标准参加起草单位：上海光华印刷机械有限公司、高斯图文印刷系统（中国）有限公司、北京邦正巨元自动化设备有限公司、江西中景集团有限公司、潍坊东航印刷科技股份有限公司。
本标准主要起草人：张晓前、何重杰、徐年丰、缪炜、王国泉、李金玲、万涛涛、乔俊伟、陈培明、 俞庆建、韩东、熊斯贺、郭明、李艳、刘锋。
本标准为首次发布。
II JB/T113682013
引言
本标准不包括所有技术要求（如保护、联锁或控制），这些要求是其他标准或规则为保障人身免遭非电气伤害所需要的。
本标准中的“电气”一词包括电气、电子和可编程序电子三方面（如电气设备是指电气设备、电子设备和可编程序电子设备）。
本标准所述的设备是从单张纸平版印刷机电气设备的电源引入处开始的。
IV JB/T11368—2013
单张纸平版印刷机电气设备 通用技术条件
1范围
本标准规定了单张纸平版印刷机(包括协同工作的一纽机械）电气设备（以下简称电气设备）的术语和定义、要求、试验与检验、标记、警告标志和参照代号、标志、包装、运输与贮存。
本标准适用于单张纸平版印刷机（包括协同工作的一组机械）的低压电气和电子设备与系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB2894安全标志及其使用导则 GB/T2900.73-2008电工术语接地与电击防护 GB/T3264印刷机械单张纸平版印刷机 GB/T4026—2010 人机界面标志标识的基本方法和安全规则设备端子和导体终端的标识 GB4208-2008 外壳防护等级（IP代码） GB/T4728.1 电气简图用图形符号 第1部分：一般要求 GB/T4728.2 电气简图用图形符号 第2部分：符号要素、限定符号和其他常用符号 GB/T4728.3 电气简图用图形符号 第3部分：导体和连接件 GB/T4728.4 电气简图用图形符号 第4部分：基本无源原件 GB/T4728.5 电气简图用图形符号 第5部分：半导体管和电子管 GB/T4728.6 电气简图用图形符号 第6部分：电能的发生与转换 GB/T4728.7 电气简图用图形符号 第7部分：开关：控制和保护器件 GB/T4728.8 电气简图用图形符号 第8部分：测量仪表、灯和信号器件 GB/T4728.9 电气简图用图形符号 第9部分：电信交换和外围设备 GB/T4728.10 电气简图用图形符号 第10部分：电信传输 GB/T4728.11 电气简图用图形符号 第11部分：建筑安装乎面布置图 GB/T4728.13 电气简图用图形符号 第13部分：模拟元件 GB/T4772（所有部分）旋转电机尺→和输出功率等级 GB/T4942.1 旋转电机整体结构的防护等级（IP代码） 分级 GB5226.1--2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T5465.2--2008电气设备用图形符号第2部分：图形符号 GB/T6388 运输包装收发货标志 GB7251.1—2005 5低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备 GB7947 人机界面标志标识的基本和安全规则导体的颜色或宇母数字标识 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件
1 JB/T11368—2013
GB/T15706一2012机械安全设计通则风险评估与风险减小 GB16754一2008机械安全急停设计原则 GB/T16855.2-2007机械安全控制系统有关安全部件第2部分：确认 GB18209.1机械电气安全指示、标志和操作第1部分：关子视觉、听觉和触觉信号的要求 GB18209.2机械电气安全指示标志和操作第3部分：标志要求 GB18209.3机械电气安全指示，、标志和操作第3部分：操动器的位置和操作的要求 GB/T18216（所有部分）交流1000V和直流1500V以下低压配电系统电气安全防护检测的
试验、测量或监控设备
GB/T19436.1一2013机械电气安全电敏防护设备第1部分：一般要求和试验 GB/T19436.2一2013机械电气安全电敏防护设备第2部分：使用有源光电保护装置（AOPDs）
设备的特殊要求
GB/T19529—2004技术信息与文件的构成 IEC60034（所有部分）旋转电机 IEC60447：2004人机界面（MMI）、标志和标示的基础和安全原则操作原则 IEC62061：2005机械安全有关安全的电气、电子和可编程电子控制系统的功能安全 ISO7000:2004 设备用图形符号标志和一览表
3术语和定义
GB5226.1一2008界定的以及下列术语和定义适用于本文件。
3.1
电气设备electricalequipment 指发电、变电、输电、配电或用电的器件。如电机、电器、变压器、测量仪表、保护装置、电气用
具等。 3.2
控制电路control circuit 用于给机器控制系统提供电源并用于保护主电路的电路。 [GB5226.1—2008中3.8，修订】
3.3
PE导体（保护导体） PE conductor (protective conductor) 防止电击措施中所需用的一种导线，用子外露可导电部分、外部可导电部分与总接地端子之问的电
气连接，一般称PE导体。
[IEV826-13-22，修订]
3.4
PEN导体（保护接地中性导体）I PEN protective conductor 兼有保护接地导体和中性导体功能的导体。 [GB/T2900.73—2008,195-02-12]
3.5
PEM导体（保护接地中间导体） PEM conductor 兼有保护接地导体和中间导体功能的导体。 [GB/T2900.73—2008,195-02-13] PEL导体（保护接地线导体） PEL conductor 兼有保护接地导体和线导体功能的导体。
3.6
2 JB/T11368—2013
[GB/T2900.73—2008，195-02-14]
3.7
FE导体（功能接地导体） functional earthing conductor (FE conductor) 出于电气安全之外的目的，将系统、装置或设备的一点或多点接地的导体。 [GB/T2900.73-2008,195-01-13] FB导体（功能等电位联结导体） FE conductor (functional-equipotential-bonding conductor) 非安全目的为运行原因进行的等电位联结的导体。 [GB/T2900.73-2008,195-01-16] 爬电距离 creepage distance 具有电位差的两导电部件之问沿绝缘材料表面的最短距离。
3.8
3.9
3.10
PELV系统PELVsystem 不超过IEC60449规定的有关区段电压限值的电压。 注：区段I一般适用于由电压值提供电击防护的装置，或由于工作原因对电压进行限制的装置，如气号，控制和
报警装置。 [IEV 826-03-32]
3.11
走线 walks the line 指对电气设备的电线或电缆进行排列或布置。
3.12
共模骚扰 syntype harassment 共模骚扰即共模噪声，共模噪声又称为非对称噪声或线路对地的噪声，在使用交流电源的电气设备
的输入端（输电线和中线）都存在这种噪声，两者对地的相位保持同相。 3.13
差模骚扰 bad mold harassment 差模骚扰即差模噪声又称为正常型、对称噪声或线路问噪声，它存在于交流线路和中性导线中，二
者相位差为180°。 3.14
纹波电压ripplevoltage 是指输出直流电压中含有的工频交流成分。
3.15
隔间 separate 就是隔出一个房问或分隔一个区域，即划分空问的隔断。实现空问分隔的功能。
4要求
4.1基本要求 4.1.1一般原则 4.1.1.1危险评价
电气设备作为单张纸平版印刷机风险评价的整个技术要求的一部分，与之危害有关的危险均应进行
3
