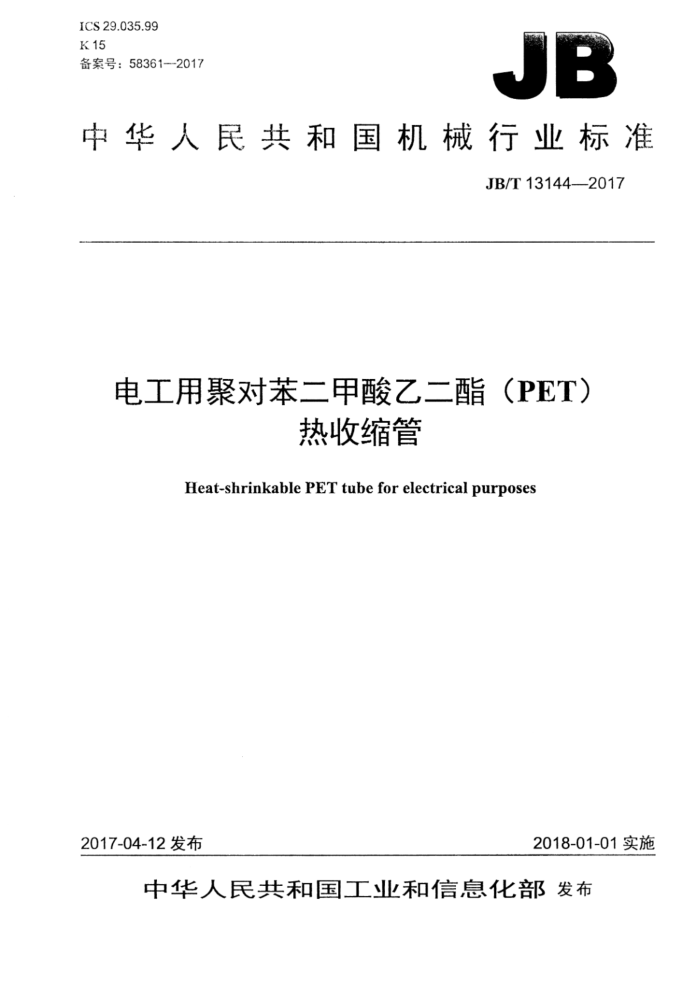

ICS 29.035.99 K15 备案号：58361--2017
JB
中华人民共和国机械行业标准
JB/T13144—2017
电工用聚对苯二甲酸乙二酯（PET)
热收缩管
Heat-shrinkable PET tube for electrical purposes
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T13144--2017
目 次
前言 1范围 2规范性引用文件 3技术要求.
3.1一般要求. 3.2性能要求. 4试验方法.. 4.1 概述.. 4.2 外观.. 4.3 厚度、折径、横向收缩率和纵向收缩率 4.4 表面颗粒 4.5 表面粗糙度 4.6 耐电压 4.7 透明稳定性 4.8 热冲击 4.9 拉伸强度和断裂伸长率 4.10 电气强度. 4.11 电阻率 4.12 密度. 4.13 腐蚀性. 4.14 低温弯曲 4.15 吸水性. 4.16 火焰蔓延性. 4.17 颜色耐溶剂性 4.18 耐候性 4.19 耐水煮试验 4.20 高温试验. 4.21 冷热冲击试验 4.22 跌落试验 4.23 转鼓试验 4.24 二次收缩试验. 4.25冷热循环试验... 5检验规则 5.1，抽样方法及不合格判定 5.2出厂检验 5.3型式试验 6标志、包装、运输和贮存 6.1标志.
4
4
4
4
L
6
.8 .8 8
T JB/T13144—2017
6.2 包装 6.3 运输. 6.4贮存.. 附录A（规范性附录） 环保性要求
.8 .8 .9
表1 型号规格. 表2性能要求. 表3抽样数量和不合格判定表A.1环保性要求
中
EEE
II JB/T13144—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：长园长通新材料股份有限公司、深圳市沃尔核材股份有限公司、东莞三联热缩材
料有限公司、桂林电器科学研究院有限公司。
本标准主要起草人：徐焕辉、康树峰、崔建国、 姚金富、马林泉。 本标准为首次发布。
II JB/T13144—2017
电工用聚对苯二甲酸乙二酯（PET）热收缩管
1范围
本标准规定了电工用聚对苯二甲酸乙二酯（PET）热收缩管的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于最高使用温度为135℃、用于电容器和电池的电工用聚对苯二甲酸乙二酯（PET）热收缩管。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T250一2008纺织品色牢度试验评定变色用灰色样卡 GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T7113.2-2014绝缘软管第2部分：试验方法 GB/T10610一2009产品几何技术规范（GPS）表面结构 轮廓法 评定表面结构的规则和方法 UL224—2006挤出绝缘管（Extrudedinsulatingtubing）
3技术要求
3.1一般要求 3.1.1型号规格
电工用聚对苯二甲酸乙二酯（PET）热收缩管的型号规格应符合表1的规定，可以根据用户要求，在满足3.2的前提下，增加其他型号规格。
表1型号规格
收缩后
收缩前
型号规格
横向收缩率 %
纵向收缩率%
折径a mm 7.1±0.2 9.1±0.2 10.6±0.2 11.0±0.2 14.0±0.2 17.0±0.2 22.0±0.3 23.7±0.2 25.0±0.3
厚度 x0.01mm
48±4 48±4 48±4 48±4 48±4 48±4 45±5 45±5 45±5
8±3 8±3 8±3 8±3 8±3 8±3 8±3 8±3 8±3
$4 $5 $6 $ 6.3 $8 $10 $13 $14 $ 14.8
8.0±1.0 8.0±1.0 8.0±1.0 8.0±1.0 10.0±1.0 10.0±1.0 10.0±1.0 10.0±1.0 10.5±1.5
1 JB/T13144—2017
表1 型号规格（续）收缩前
收缩后
型号规格
厚度 X0.01 mm
折径“ mm 7.1±0.3 28.2±0.2 29.8±0.2 30.0±0.3 36.3±0.3 41.3±0.3 42.0±0.2 49.0±0.3 56.6±0.3
纵向收缩率 %
横向收缩率 %
8±3 8±3 8±3 8±3 8±3 8±3 8±3 8±3 8±3
10.5±1.5 10.0±1.0 7.5±1.5 10.5±1.5 11.0±2.0 11.0±2.0 7.5±2.0 11.0±2.0 11.0±2.0
45±5 45±5 45±5 45±5 45±5 45±5 45±5 45±5 45±5
$16 $17 $18 $18 §22 $ 25 $ 26 $ 30 $35 折径为圆管压扁后的宽度。
3.1.2外观
表面平整光滑，没有变形、塑化不均、白线等：颜色一致，没有明显的深浅变化。 3.2 性能要求
电工用聚对苯二甲酸乙二酯（PET）热收缩管分为电容器用和电池用，其性能要求应符合表2的规定。表2中注明电容器用或者电池用的，该项性能只适用于电容器或者电池；没有注明的，既适用于电容器，也适用于电池。表2中注明适用透明的，只适用于透明；适用阻燃的，只适用于阻燃；没有注明的，既适用于透明，也适用于阻燃。
表2 2性能要求
序号
性能
单位
要求
尺寸
一收缩前折径一收缩前厚度一收缩后横向收缩率一收缩后纵向收缩率
符合表1的规定符合表1的规定符合表1的规定符合表1的规定 <5 ≤1.3 不击穿无明显变黄（适用透明）不滴、不流、无裂纹 ≥35 ≥50 40 ≥1×1012 1.2~1.5
mm mm % % 个 μm 一一 - MPa % kV/mm 2m g/cm3
一
1
2 3 4 5 6 热冲击（180℃±2℃，4h） 7
表面颗粒表面粗糙度耐电压（2kV/30s）透明稳定性（150℃±2℃，24h）
拉伸强度断裂伸长率电气强度电阻率密度
8 9 10 11
2 JB/T13144—2017
表2性能要求（续）
序号 12 腐蚀性（160℃±3℃，168h） 13
性能
单位
要求
无腐蚀无裂纹 ≤0.6 全管燃烧通过（适用阻燃）无明显溶出无裂纹，无明显褪色无起鼓，无明显褪色（电容器用）无破裂，无起鼓，无翘边，无明显褪色无破裂，无明显褪色不脆裂，不出现延伸性破裂无破裂（电池用） <1 无破裂
低温弯曲性（-60℃±1℃，4h）吸水性
?
%
15 火焰蔓延性 16 颜色耐溶剂性
耐候性（湿度85%土1%，温度85℃土1℃， 1 000 h)
17 18 耐水煮试验（98℃±2℃，5min） 19 高温试验（180℃±2℃，30min） 20 冷热冲击试验 21
一
跌落试验
22. 转鼓试验 23 二次收缩试验 24
mm
冷热循环试验
电工用聚对苯二甲酸乙二酯（PET）热收缩管环保性要求应符合附录A的规定。
试验方法
4
4.1概述
电工用聚对苯二甲酸乙二酯（PET）热收缩管推荐的完全收缩条件为在180℃土2℃热空气老化箱内放置180s±10s。 4.2外观
目测观察。表面平整光滑，没有变形、塑化不均、白线等：颜色一致，没有明显的深浅变化。 4.3厚度、折径、横向收缩率和纵向收缩率
先取收缩前长度为100mm的试样，采用分度值为0.1mm的游标卡尺测量厚度、折径和长度。 然后将其放入98℃土2℃沸水中，30s土5s后取出快速放在平板上，在其上面放置圆柱形压块。该
圆柱形压块的直径应为110mm，高为50mm。10s后取下压块，测量其折径和长度。
按公式（1）计算横向收缩率。
横向收缩率=B=B2×100%
(1)
Bi
式中： B,一收缩前的折径，单位为毫米（mm）； B2 一收缩后的折径，单位为毫米（mm）。 按公式（2）计算纵向收缩率。
LI- L2×100%
纵向收缩率=
(2)
L
3
