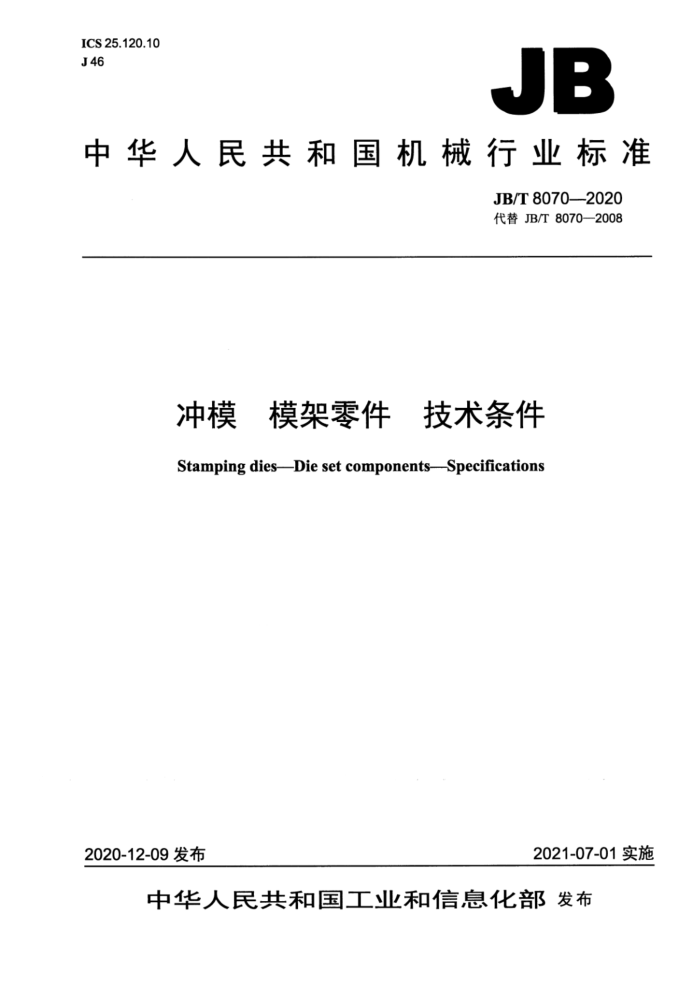

JB
中华人民共和国机械行业标准
JB/T8070—2020 代替JB/T8070—2008
冲模 模架零件 技术条件 Stamping dies-Die set components---Specifications
2021-07-01实施
2020-12-09发布 目 次
前言 1范围. 2规范性引用文件 3要求 4检验.. 5标志、包装、运输和贮存
1
n0.iim.iin.1
08000000000888880888000000008010008800080
2
表1模座的垂直度公差值表2模座的平行度公差值。
.2 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8070-2008《冲模模架零件技术条件》，与JB/T8070--2008相比主要技术变化
如下：
将标准名称《冲模模架零件技术条件》更名为三段式《冲模模架零件技术条件》 将规范性引用文件中注日期引用的文件改为现行版本，并删除了对GB/T1184一1996的规范性引用（见第2章，2008年版的第2章）：修改了材料的规定（见3.2，2008年版的3.2）：修改了时效处理的规定（见3.7，2008年版的3.7）；对零件垂直度和平行度的公差值不再用t1、t表示，并将垂直度和平行度的规定合并为一条（见3.11，2008年版的3.11~3.12）：设置起吊螺孔的要求修改为“质量超过15kg的模座应设起吊螺孔”（见3.12，2008年版的 3.13); -删除了“铆合在钢球保持圈上的钢球应在孔内自由转动而不脱落”的表述（见2008年版的 3.15); 修改了贮存的规定（见5.2，2008年版的5.2）。
本标准由中国机械工业联合会提出。 本标准由全国模具标准化技术委员会（SAC/TC33）归口。 本标准起草单位：深圳中航技术检测所有限公司、大连达利精密模具开发有限公司、南京东模机
电制造有限公司、宁波众造信息科技有限公司、厦门日拓电器科技有限公司、广东长盈精密技术有限公司、义乌市双鸿模具厂、中机锻压江苏股份有限公司、苏州市产品质量监督检验院、桂林电器科学研究院有限公司。
本标准主要起草人：张旭敏、贾喜悦、陈东辉、林浩民、刘锦华、邹晓洪、张长龙、俞捷、魏居锋、 贾振、王冲、何洪江、蒋鹏、叶晓甫。
本标准所代替标准的历次版本发布情况为：
JB/T8070—1995JB/T8070—2008; JB/T7188—1995。 冲模模架零件技术条件
1范围
本标准规定了冲模模架零件的要求、检验，以及标志、包装、运输和贮存。 本标准适用于冲模模架零件（以下简称零件）
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T197普通螺纹公差 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 JB/T8071冲模模架精度检查
3要求
3.1零件的尺寸、精度、表面粗糙度和热处理等应符合相关零件标准的技术要求。 3.2零件应选用相关标准推荐的材料，允许采用性能高于推荐材料的其他材料。 3.3零件尺寸的未注公差等级应符合GB/T18042000第5章中m级的规定。 3.4零件所有锐边均应倒角或倒圆，视零件大小未注倒角尺寸为C0.5mm～C3mm，倒圆尺寸为 R0.5mm~R3mm。 3.5铸件未注的铸造圆角半径应为R3mm～R5mm。 3.6铸件的非加工表面应光滑平整，无明显凸凹缺陷，清理后涂漆。 3.7铸造模座加工前应进行时效处理，并宜在粗加工后再次进行时效处理。 3.8加工后的零件表面，不应有裂纹和目测可见的砂眼、缩孔、机械损伤等缺陷。 3.9经热处理后的零件不应有裂纹和目测可见的软点与脱碳。 3.10表面渗碳火的零件，要求的渗碳层厚度应为成品的渗碳层厚度。 3.11钢板模架的模座应在相邻两侧基准面上加标识，其垂直度公差值应符合表1的规定。模座上、下表面平行度公差值应符合表2的规定。
表1模座的垂直度公差值
单位为毫米
公称尺寸 >63~100 >100~160 >160~250 >250~400 >400~630
公差值 0.03 0.04 0.05 0.06 0.08 0.10 模架精度等级
0I、I级
OII、I级
公称尺寸
公差值
>40~63 >63~100 >100~160 >160~250 >250~400 >400~630 >630~1000 >1000~1 600
0.008 0.010 0.012 0.015 0.020 0.025 0.030 0.040
0.012 0.015 0.020 0.02.5 0.030 0.040 0.050 0.060
2质量超过15kg的模座应设起吊螺孔，螺孔的公称尺寸应符合GB/T196的规定，公差应符合
3.12
GB/T197中7级的规定。 3.13 3可卸导柱与衬套的锥度配合面，其吻合面积应在70%以上。
4检验
4.1 零件应按第3章的要求进行检验。 4.2 零件的精度检查应符合JB/T8071的规定 4.3 检验合格的零件应出具检验合格标识，标识内容应包含：检验部门、检验员、检验日期。
5标志、包装、运输和贮存
5.1 模架标准件应挂、贴标志，标志应包含以下内容：标准件名称、规格、生产日期制造厂名称。 5.2 检验合格的零件应清理干净，经防锈处理后贮存在干燥、通风处：避免接触腐蚀性物质。 5.3 零件应根据运输条件进行包装，并应防潮、防止磕碰，保证在正常运输中完好无损。 8
