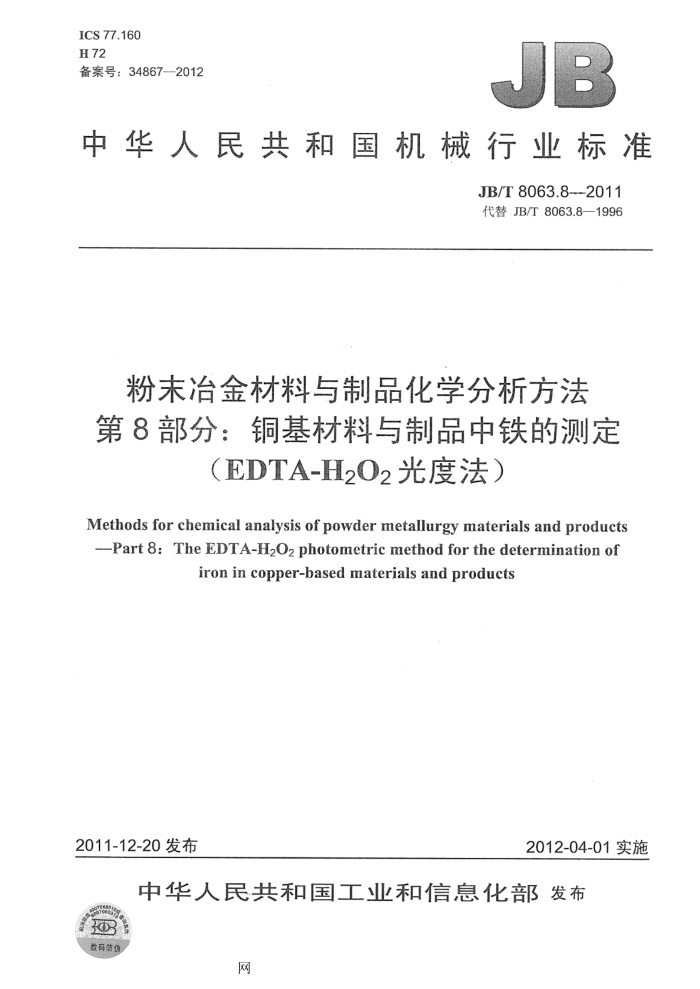

ICS 77.160 H72 备案号：34867-2012
中华人民共和国机械行业标准
JB/T8063.8--2011 代替.JB/T8063.8—1996
粉未冶金材料与制品化学分析方法第8部分：铜基材料与制品中铁的测定
（EDTA-H2O2光度法）
Methods for chemical analysis of powder metallurgy materials and products -Part 8: The EDTA-H2O2 photometric method for the determination of
iron in copper-based materials and products
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布
数码防伪
网 JB/T 8063.8--2011
目 次
前言 1 范围. 2 方法提要 3试剂... 4分析步骤. 4..1试样量.. 4.2空白试验. 4..测定. 4.4工作曲线的绘制 5分析结果的计算
T
.........
2
允差试验报台
6 7
网 JB/T8063.8--2011
前言
JB/T8063《粉末冶金材料与制品化学分析方法》共分为8个部分：
第1部分：铁基材料与制品中碳的测定（气体容量法）； -第2部分：铁基材料与制品中铜的测定（氟化氢铵掩蔽-碘量法）； -第3部分：铁基材料与制品中钼的测定（硫氰酸盐光度法）； -第4部分：铜基材料与制品中铜的测定（碘化钾-硫代硫酸钠滴定法）；第5部分：铜基材料与制品中锡的测定（次磷酸钠还原-碘酸钾滴定法）；第6部分：铜基材料与制品中铅的测定（电解分离-EDTA滴定法）； -第7部分：铜基材料与制品中锌的测定（硫酸铅锁共沉淀-EDTA滴定法）；第8部分：铜基材料与制品中铁的测定（EDTA-H2O2光度法）。
本部分是JB/T8063的第8部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8063.8-1996《粉末冶金材料与制品化学分析方法铜基材料与制品中铁的测定
（EDTA-H2O2光度法）》，与JB/T8063.8-1996相比主要技术变化如下：
-对不规范的术语、公式和符号进行了修改；一对原标准计算公式中的错误进行了更正。
本部分由中国机械工业联合会提出。 本部分由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本部分主要起草单位：北京市粉末冶金研究所有限责任公司。 本部分主要起草人：天凤霞、余培良、陈涤。 本部分所代替标准的历次版本发布情况为：
-JB/T8063.8-1996.
II
网 JB/T8063.8--2011
粉末冶金材料与制品化学分析方法
第8部分：铜基材料与制品中铁的测定（EDTA-H2O2光度法）
1范围
JB/T8063的本部分规定了测定范围为<4%、用EDTA-H2O2光度法测定粉末冶金铜基材料与制品中的铁含量的方法、试剂、分析步骤、分析结果的计算、允差以及试验报告。
本部分适用于粉末冶金铜基材料与制品中铁量的测定。 2方法提要
试样用盐酸-过氧化氢溶解，铁呈三价转入溶液。在pH值为10.7～~11.3的氨性溶液中，用酒石酸钠掩蔽锡和铝，铁（II）与EDTA及H2O2形成稳定三元配合物，借此进行光度法测定。 3试剂 3.1 盐酸（1：1）。 3.2过氧化氢（30%）。 3.3氨水（1:1)。 3.4EDTA溶液（10%）。 3.5酒石酸钾钠溶液（10%）。 3.6硝酸（1:1)。 3.7铁标准溶液：称取0.5000g金属铁（纯度为99.9%以L）置于250mL的烧杯中，加30mL硝酸（见3.6），加热溶解并煮沸除去氮的氧化物，冷却移入1000mL容量瓶中，用水稀至刻度，混匀。此溶液1mL含0.5mg的铁。 4分析步骤 4.1试样量
按表1称取试样。
表1
铁合量% 试样量g
<0.5 0.250 0
0.5~2.0 0.200 0
2.0~4.0 0.100 0
4.2 空白试验
随同试样做空白试验。 4.3测定 4.3.1试样的溶解
将试样（见4.1）三份分别置于150mL锥形瓶中，各加2mL～3mL盐酸（见3.1），并滴加过氧化氢（见3.2），低温加热至溶，煮沸2min～3min，取下冷却，分别移入50mL容量瓶中，以少量水洗涤锥形瓶。洗液并入容量瓶中。
1
网 JB/T8063.8-2011
4.3.2显色
向其中两份溶液中加2mL酒石酸钾钠（见3.5）溶液，10mLEDTA（见3.4）溶液，10mL水（见 3.3）及2mL过氧化氢（见3.2），以水稀至刻度，摇匀。
于另一份溶液中除不加过氧化氢（见3.2），其他同显色液操作。此为补偿液。 4.3.3测定吸光度
将溶液移入1cm或2cm比色皿中，以补偿液为参比，于分光光度计530nm波长处测量吸光度。 从工作曲线上查出相应的铁量。 4.4.工作曲线的绘制
称取与试样同样质量的纯铜6份，分别置于150mL锥形瓶中，分别移取0.00mL、0.50mL、1.00mL、 2.00mL、3.00mL、4.00mL铁标准溶液（见3.7），以下按4.3.1、4.3.2及4.3.3进行，测其吸光度，减去试剂空白吸光度。以铁量为横坐标，吸光度为纵坐标，绘制工作曲线。 5分析结果的计算
按式（1）计算质量分数w（Fe）：
w(Fe)=m×10-3
(1)
×100%
mo
式中： m1- 自工作曲线上查得铁量，单位为毫克（mg）； mo" 试样量，单位为克（g）。
6允差
铁含量的允差见表2。
表2
铁含量 % 允差%
2~4 0.15
<0.5 0.07
0.5~2 0.10
7试验报告
试验报告内容包括： a）试样编号； b）试样名称或记号； c）来样日期及报告日期； d）试验结果； e）试验方法： f）试验人员及校验、审核人员。
2
网 7 F
uC c uu uu !
中华人民共和国
机械行业标准
粉末冶金材料与制品化学分析方法第8部分：铜基材料与制品中铁的测定
（EDTA-H2O2光度法）
JB/T8063.8-2011
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·8千字
2012年5月第1版第1次印刷
承
书号：15111：10487 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T8063.8-2011
打印日期：2012年8月20日F007
网
