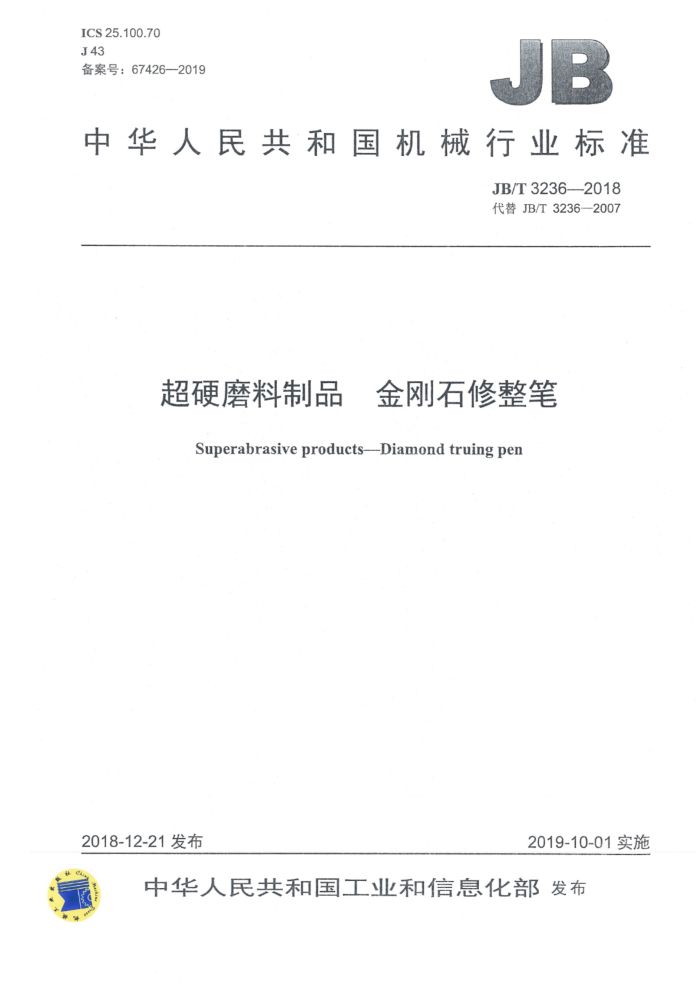

ICS25.100.70 J43 备案号：67426—2019
：
·
中华人民共和国机械行业标准
JB/T3236-2018 代替JB/T3236—2007
超硬磨料制品 金刚石修整笔
Superabrasive products--Diamond truing pen
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T3236-2018
目 次
前言范围
1
2规范性引用文件 3代号
3.1品种代号.. 3.2尺寸代号 4型号尺寸... 5标记方法. 6技术要求... 6.1一般要求 6.2外观... 6.3尺寸 6.4表面粗糙度 7试验方法 7..．外观.... 7.2·尺寸.. 7.3表面粗糙度 8检验规则. 9标志、包装、贮存 9.1标志.. 9.2 包装. 9.3 贮存..
0
12
...
12
..12
12
图1 L1101～L1103 图2 L1104~L1110 图3L2105、L2107、L2108、L2110 图4L3105、L3106... 图5 L3110 图6L4103、L4104、L4105.. 图7 L4110. 图8 C1308.. 图9 C1508 图10 C1908... 图11 C2310... 图12 C2315. 图13 C3305-C3310 图14 C3405、C3410 图15 P5302~~P7608 JB/T3236--2018
图16 F16~F30（- 图17 F16～F30 (二) 图18 F35~F230 图19 N01～N20. 图20 M60~M100. 图21 Z4001~Z7003.
表1· 品种代号表2尺寸代号表3L系列链状金刚石修整笔的尺寸和技术参数. 表4C系列层状金刚石修整笔的尺寸和技术参数. 表5P系列排片状金刚石修整笔的尺寸和技术参数表6F系列粉状金刚石修整笔的尺寸和技术参数表7N系列自然尖金刚石修整笔的尺寸和技术参数表8M系列磨尖金刚石修整笔的尺寸和技术参数. 表9乙系列凿形金刚石修整笔的尺寸和技术参数
T
E
II JB/T3236--2018
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T3236—2007《金刚石修整笔》，与JB/T3236--2007相比主要技术变化如下：
修改了金刚石修整笔的分类（见3.1，2007年版的3.1）； -增加了尺寸代号（见3.2）；修改了P系列排片状金刚石修整笔的结构型式、尺寸和技术参数（见4.3，2007年版的3.4）；增加了F系列粉状金刚石修整笔型号F25、F30、F60、F120、F200（见表6，2007年版的表4）；增加了N系列自然尖金刚石修整笔（见4.5）；增加了M系列磨尖金刚石修整笔（见4.6）；增加了Z系列凿形金刚石修整笔（见4.7)；修改了L、C、P和F系列金刚石修整笔的标记方法（见5.1和5.2，2007年版的3.6.1～3.6.4）；增加了N系列、M系列、Z系列金刚石修整笔的标记方法（见5.1）；增加了N系列金刚石自然尖出刃高度的技术要求（见6.1.2）； -增加了金刚石角度尺寸和凿形金刚石刃部圆弧半径R的检测方法（见7.2.2）；一增加了表面粗糙度Ra的检验方法（见7.3）；一删除了合金胎体密度和硬度的技术要求、试验方法及检验规则（见2007年版的4.6、4.7、5.2 和6.3); -删除了金刚石在合金胎体中的分布状况试验方法和检验规则（见2007年版的5.4和6.4）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：北京北粉科技发展有限公司、郑州磨料磨具磨削研究所有限公司。 本标准主要起草人：吴振芳、叶宗春、包华、刘杰、张良。 本标准所代替标准的历次版本发布情况为：
JB3236-1983、JB/T3236—1992-JB/T3236—2007。
III JB/T3236—-2018
超硬磨料制品金刚石修整笔
1范围
本标准规定了金刚石修整笔的代号、型号尺寸、标记方法、技术要求、试验方法、检验规则以及标志、包装、贮存。
本标准适用于修整砂轮用金刚石修整笔。
2＇规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差 GB/T6406超硬磨料粒度检验 GB/T23536超硬磨料人造金刚石品种 JC/T220-1979天然金刚石
3代号
3.1品种代号
按金刚石在合金胎体中的分布状况及金刚石尖部特征，金刚石修整笔分为七个品种系列，见表1。
表1品种代号
品种名称链状金刚石修整笔 合金胎体为圆柱状，普通天然金刚石颗粒沿轴心呈链状排布层状金刚石修整笔 合金胎体为圆柱状，普通天然金刚石颗粒呈层状排布，层面垂直于轴心排片状金刚石修整笔 合金胎体为片状，金刚石颗粒在片中心平面上呈排状交错规则排列粉状金刚石修整笔
金刚石形态与分布状况
代号 L c P F
金刚石为粉状人造金刚石，其无序均匀分布于圆柱状合金胎体中使用砂轮刀用天然金刚石或人造工业级优质大颗粒单晶为原料，单颗粒金刚石镶嵌于圆柱状合金胎体中心上，金刚石自然尖凸露出合金胎体端面1/3～2/5颗粒整体高度
自然尖金刚石修整笔
磨尖金刚石修整笔 优质单颗金刚石镶嵌于圆柱状合金胎体端面中心，并被研磨成圆锥形角度
M
优质片状单颗粒金刚石竖直镶嵌于圆柱状合金胎体端面中心位置上，并被研磨成凿形刃形状
凿形金刚石修整笔
3.2尺寸代号
尺寸代号见表2。 JB/T32362018
表2尺寸代号
尺寸名称修整笔柄部直径修整笔总长度修整笔柄部长度金刚石笔头胎体直径排片状金刚石笔宽度
代号 D L L, d W
尺寸名称凿形金刚石的宽度凿形金刚石刃部圆弧半径磨尖笔金刚石圆锥角凿形金刚石刃两侧面夹角
代号 X
R
a B
型号尺寸
4
4.1L系列链状金刚石修整笔的结构型式、尺寸和技术参数应符合图1图7和表3的规定。
C1
C1
89
L110
图2L1104~L1110
C1
图3L2105、L2107、L2108、L2110 1
Cl
C
图4L3105，L3106 JB/T3236--2018
图5L3110
图6L4103，L4104、L4105
C1
图7L4110
表3L系列链状金刚石修整笔的尺寸和技术参数
D mm
金刚石总质量
L mm
Li mm
d mm
金刚石总粒数
型号
g 0.02 0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.10 0.14 0.16 0.20
L1101 L1102 L1103 L1104 L1105 L1106 L1107 L1108 L1109 L1110 L2105 L2107 L2108 L2110
6, 8
1
45,50
10
25，30
8,10
2 JB/T3236-2018
表3L系列链状金刚石修整笔的尺寸和技术参数（续）
金刚石总粒数 金刚石总质量 D
L1 mm
L mm
d mm
型号 L3105 L3106 L3110 L4103 L4104 L4105 L4110
g 0.10 0.12 0.20 0.06 0.08 0.10 0.20
mm
8
10
25,30
10
45,50
0o
6
25,30
10
10
4.2 C系列层状金刚石修整笔的结构型式、 尺寸和技术参数应符合图8～图14和表4的规定。
A-A展开
CL
2
图8 C1308
C1
L
图9C1508
-
LT
图10C1908
