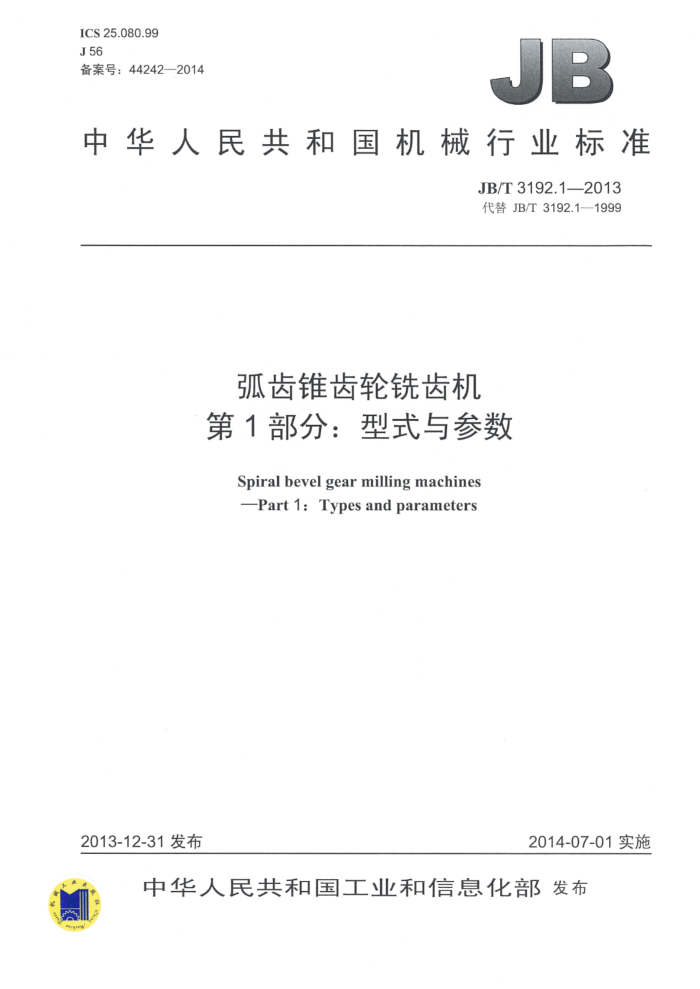

ICS25.080.99 J56 备案号：44242—2014
JB
中华人民共和国机械行业标准
JB/T3192.1—2013 代替JB/T3192.1—1999
弧齿锥齿轮铣齿机第1部分：型式与参数
Spiral bevel gear milling machines -Part 1: Types and parameters
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T3192.12013
目 次
前言， 1 范围 2规范性引用文件 3型式与参数 3.1型式..
1
++-+++. .. FFEIEEFIEE
....
*+-+.-++
----.---
3.2参数. 图1机床型式图2刀具主轴端部型式表1机床参数.
..5.-..................................
......................
................-+.... JB/T3192.1—2013
前言
JB/T3192《弧齿锥齿轮铣齿机》分为以下三个部分：
第1部分：型式与参数； -第2部分：精度检验；第3部分：技术条件。
本部分为JB/T3192的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T3192.11999《弧齿锥齿轮铣齿机参数》，与JB/T3192.1—1999相比，除编辑性
修改外技术内容无变化。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：天津第一机床总厂、北京齿轮总厂。 本部分主要起草人：柴宝连、程良范、刘德全、胡永忠。 本部分所代替标准的历次版本发布情况为：
JB/T3192—1978、JB/T3192.1—1999。
II JB/T3192.12013
弧齿锥齿轮铣齿机第1部分：型式与参数
1范围
JB/T3192的本部分规定了弧齿锥齿轮铣齿机的型式与参数。 本部分适用于用滚切法和成形法加工的弧齿锥齿轮铣齿机。弧齿锥齿轮粗切机和弧齿锥齿轮拉齿机
也可以参照本部分使用（以下简称“机床”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8359--2013弧齿锥齿轮铣齿机刀具主轴端部
3 型式与参数
3.1型式
机床的型式如图1所示。刀具主轴端部的型式如图2所示。
W
图1机床型式 JB/T3192.12013
I型
Ⅱ型
图2刀具主轴端部型式
3.2参数
机床的参数应符合表1的规定。
单位为毫米 1 600 28 200 800 1: 10 1 : 20 200 ≥424 ≥160 1000
表1 机床参数 320
最大工件直径D 最大端面模数m 最大齿宽b
500 12 70 250 1:10 1 : 20 100 ≥240 75 400 58.221 126.966 58.196 126.96
800 16 100 400 1 : 10 1 : 20 160 ≥350 ≥125 500
1 250 22
8 45 160 1:10 1 : 20 80 ≥202 ≥50 250 58.221 - 25.4 58.196
用最大直径的铣刀盘加工螺旋角为30°的
齿轮时最大节锥母线长度Le
最大传动比i
1: 10 1 : 20
锥度锥孔大端直径锥孔深度［端孔直径d
工件箱主轴孔尺寸
铣刀盘最大公称直径
d d2 di d2. d3
I型
铣刀盘配合处直径
58.196 126.96 215.8
215.8 330
ⅡI型
注1：D为齿轮的最大外径。 注2：m为加工45钢齿轮时的最大端面模数。 注3：铣刀盘配合处的详细尺寸见JB/T8359—2013。
