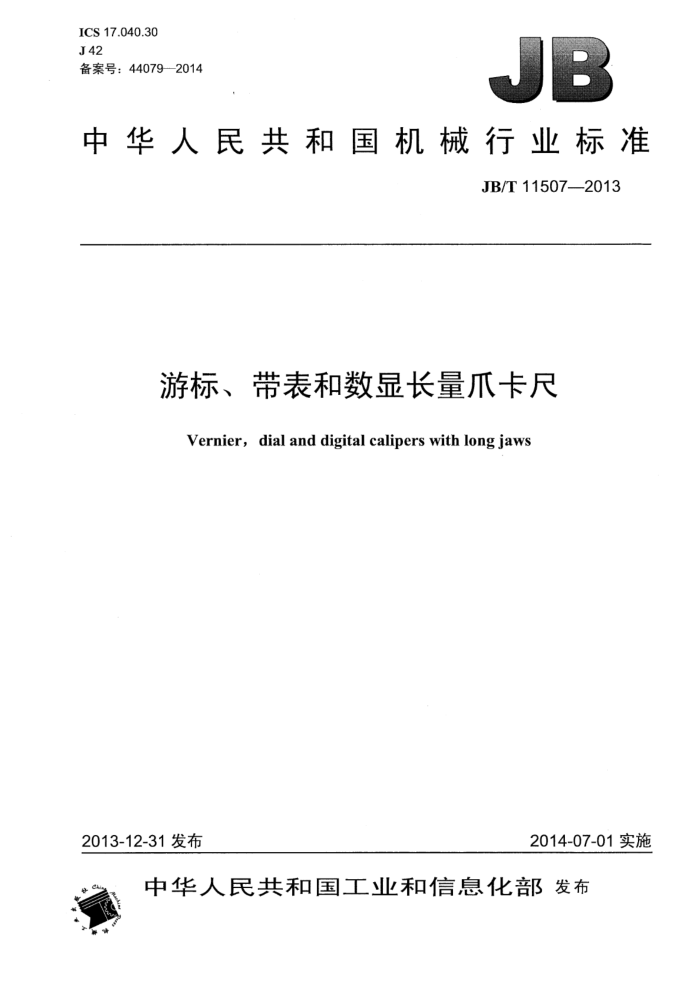

ICS 17.040.30 J 42 备案号：44079—2014
JB
中华人民共和国机械行业标准
JB/T11507—2013
游标、带表和数显长量爪卡尺
Vernier, dial and digital calipers with long jaws
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T115072013
目 次
前言范围
II
1
2规范性引用文件 3术语和定义
型式与基本参数..
4 5 要求，
试验方法. 7检查条件... 8检查方法... 9标志与包装附录A（资料性附录）相互作用的定量检查方法附录B（规范性附录）平面度的检查方法
6
8 JB/T11507—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位；桂林量具刃具有限责任公司。 本标准参加起草单位：桂林市计量测试研究所、桂林广陆数字测控股份有限公司、成都成量工具集
团有限公司、靖江量具有限公司。
本标准主要起草人：赵伟荣、陈学仁、黄升红、郑学勇、林伟光、董中新、李大明、杨东顺。 本标准为首次发布。
II JB/T11507—2013
游标、带表和数显长量爪卡尺
1范围
本标准规定了游标长量爪卡尺、带表长量爪卡尺和数显长量爪卡尺的术语和定义、型式与基本参数、 要求、试验方法、检查条件、检查方法、标志与包装等。
本标准适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围为（0300）mm 至（0～4000）mm的游标长量爪卡尺、带表长量爪卡尺和数显长量爪卡尺（以下统称“长爪卡尺”"）。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.22-2012环境试验第2部分：试验方法试验N：温度变化 GB4208—2008外壳防护等级（IP代码） GB/T17163—2008几何量测量器具术语基本术语 GB/T17164—2008几何量测量器具术语产品术语 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T21389—2008游标、带表和数显卡尺
3术语和定义
GB/T17163、GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
响应速度 responsespeed 数显长爪卡尺能正常显示数值时，尺框相对于尺身的最大移动速度。
3.2
最大允许误差（MPE） maximumpermissibleerror 由技术规范、规则等对长爪卡尺规定的误差极限值。 注：最大允许误差的极限值不能小于数字级差（分度值或分辨力）。
3.3
长爪卡尺caliperswithlongjaws 卡尺外测量爪的伸出长度大于GB/T21389一2008的表1中的量伸出长度推荐值的卡尺，均可归
属于长爪卡尺。
4型式与基本参数
4.1结构型式
长爪卡尺的结构型式按GB/T21389--2008中4.1的规定。
- JB/T115072013
4.2微动和恒力装置
长爪卡尺宜有微动装置和恒定测力装置。 4.3基本参数 4.3.1尺身
按GB/T21389—2008中4.3.1的规定。 4.3.2尺框长
长爪卡尺尺框导向部分的最小有效长度应大于尺身截面宽度的3倍。且不应小于量爪长度的1/2。 4.3.3 测量爪
长爪卡尺外测量爪及刀口形测量爪的最大伸出长度不应大于表1的规定。
表1 外测量爪最大伸出长度
单位为毫米
测量范围上限值
刀口形测量爪最大伸出长度
300 500 1 000 1 500 2 000 2 500 3 000 3 500 4 000
90 250
45
70
300
90
当外测量爪最大伸出长度大于表中推荐值时，其技术指标由供需双方技术协议确定。
4.3.4测量面
长爪卡尺的测量面长度不应小于量爪伸出长度的3/5～3/4。 4.3.5圆弧内测量爪
按GB/T21389—2008中4.3.4的规定。
5要求
5.1外观
按GB/T21389—2008中5.1的规定。 5.2相互作用
按GB/T21389—2008中5.2的规定。
2 JB/T11507—2013
5.3测量爪伸出长度差
按GB/T21389--2008中5.3的规定。 5.4材料和测量面硬度
按GB/T21389—-2008中5.4的规定。 5.5测量面的表面粗糙度
按GB/T21389—2008中5.5的规定。 5.6标尺标记
按GB/T21389—2008中5.6的规定。 5.7指示装置各部分相对位置
按GB/T21389—2008中5.7的规定。 5.8零值误差
按GB/T21389—2008中5.8的规定。 5.9电子数显器的性能
按GB/T21389—2008中5.9的规定。 5.10 通讯接口
按GB/T21389—2008中5.10的规定。 5.11防护等级
按GB/T21389—2008中5.11的规定。 5.12抗静电干扰能力和电磁干扰能力
按GB/T21389—2008中5.12的规定。 5.13抗温度变化及抗湿热能力
数显长爪卡尺应具有抗温度变化及抗湿热的能力，其在表2规定的严酷等级下应能正常工作。
表2
温度变化严酷等级低温TA：0℃ 高温TB：40℃
恒定湿热试验严酷等级温度：（30±2）℃ 相对湿度：（80±3）%
循环数：5 转换时间：（2~3）min
持续时间：12h
5.14外测量面的平面度、平行度及合并间隙 5.14.1平面度
长爪卡尺两外测量面的平面度误差不应大于0.005mm（当测量面宽度小于或等于8mm时，在距
3 JB/T11507—2013
外测量面边缘0.5mm范围内的平面度不计；当测量面宽度大于8mm时，在距外测量面边缘1mm范围内的平面度不计)。 5.14.2平行度
长爪卡尺两外测量面在测量范围内任意位置时的平行度误差（无论尺框紧固与否）均不应大于表3的规定。
表3
分度值/分辨力 mm
平行度公差计算公式μm
0.01、0.02 0.05 0.10
K (12+0.03L) K (30+0.03L) K (50+0.03L)
注1：平行度公差计算公式中：
L 一两外测量面在测量范围内任意位置时的测量长度，单位为毫米（mm）（L0）。 K—爪长比例系数，K=二；
长爪卡尺的实际测量爪长度，单位为毫米（mm）；按GB/T213892008的表1中卡尺测量爪长的推荐值。
,
注2：计算结果一律四舍五入到10μm。 5.14.3合并间隙
长爪卡尺两外测量面手感接触时的合并间隙（无论尺框紧固与否）不应大于表4的规定。
表4
单位为毫米
外测量爪长度
合并间隙 0.006 0.010 0.015 0.020
90 125 150 200 250 300
5圆弧内测量爪合并宽度的极限偏差及圆弧内测量面的平行度
5.15
带有圆弧内测量爪的长爪卡尺，其圆弧内测量爪的合并宽度b（参见GB/T21389一2008中图3～图 5）的极限偏差及其圆弧内测量面的平行度应符合表5的规定。
表5 合并宽度b的极限偏差“
单位为毫米
分度值/分辨力
圆弧内测量面的平行度公差
0.01 0.02 0.05 0.10
0.015
±0.015
±0.025
0.025
圆弧内测量爪合并宽度b的极限偏差及其圆弧内测量面的平行度，应按沿平行于尺身平面方向的实际偏差计，在其他方向的实际偏差均不应大于平行于尺身平面方向的实际偏差。
4 JB/T115072013
5.16 最大允许误差
5.16.1外测量的最大允许误差
分度值/分辨力为0.01mm、0.02mm的长爪卡尺外测量的最大允许误差应符合表6的规定。 分度值/分辨力为0.05mm、0.10mm的长爪卡尺外测量的最大允许误差应符合表7的规定。
表6
单位为毫米
最大允许误差
测量范围上限
300
500
1 000 1 500 2 000 2 500 3 000 3 500 4 000
90 ±0.09 125
-
-
-
一 -
-
-
±0.10 ±0.12 ±0.14 ±0.16 ±0.18 ±0.21 ±0.20 ±0.23 ±0.27 ±0.25
-
-
-
外测量 150 爪长度 200
250 300
±0.32 ±0.30 ±0.29 ±0.34 ±0.37 ±0.42
注1：表中最大允许误差值的计算公式为：±K（40+0.08L）×10-μm。
式中：L 测量范围上限值，单位为毫米（mm）。
一爪长比例系数，K=！
K-
(
长爪卡尺的实际测量爪长度，单位为毫米（mm)； -按GB/T21389—2008的表1中卡尺测量爪长的推荐值。
1y
注2：计算结果一律四舍五入到10μm。
表7
单位为毫米
最大允许误差
测量范围上限
1 000 1 500 2 000 2 500 3 000 3 500 4 000
300 ±0.14
500
90 125
±0.13 ±0.15 ±0.17 ±0.20 ±0.23 ±0.27 ±0.25 ±0.29 ±0.30 ±0.30
-
-
外测量 150 爪长度 200
一一一
一
-
一一一
一
250 300
±0.40 ±0.38 ±0.36 ±0.42 ±0.46 ±0.52
注1：表中最大允许误差值的计算公式为：±K（50+0.1L） ×10~μm。
式中：L 测量范围上限值，单位为毫米（mm）。
爪长比例系数，K=！长爪卡尺的实际测量爪长度，单位为毫米（mm)；按GB/T21389-2008的表1中卡尺测量爪长的推荐值。
K-
;
1
1- 11
注2：计算结果一律四舍五入到10μm。
5
