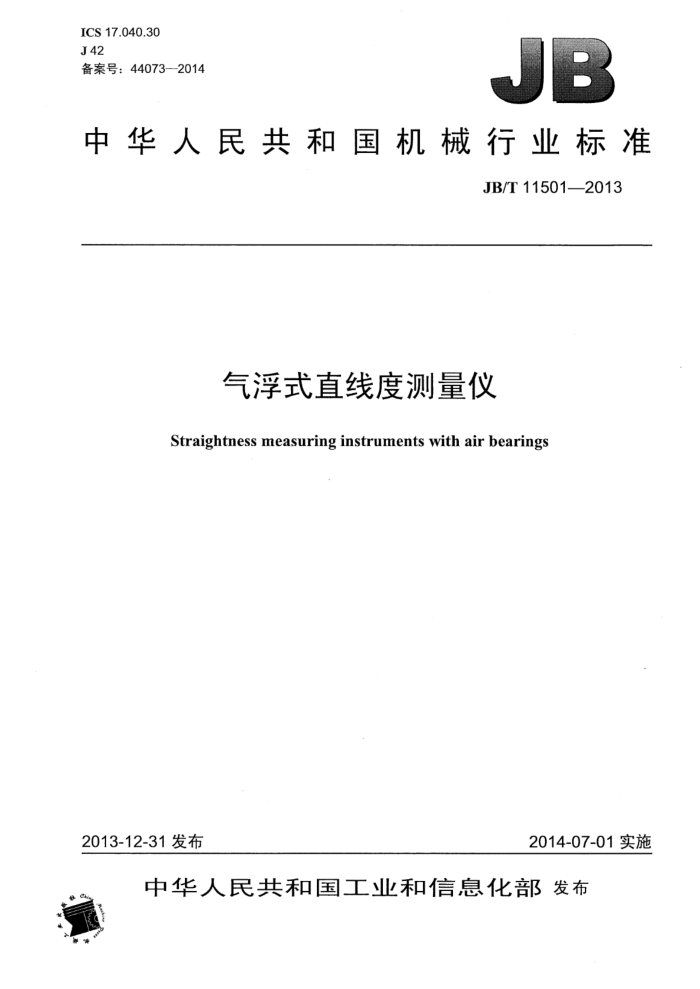

ICS17.040.30 J 42 备案号：44073—2014
JB
中华人民共和国机械行业标准
JB/T11501—2013
气浮式直线度测量仪 Straightness measuring instruments with air bearings
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中 华人 民共和国
机械行业标准气浮式直线度测量仪 JB/T11501—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
?
210mm×297mm·0.5印张·15千字
2014年9月第1版第1次印刷
定价：12.00元
*
书号：15111·11254 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T115012013
目 次
前言
1
范围规范性引用文件
1
2
3术语和定义
型式要求 5.1 外观 5.2 花岗岩物理性能， 5.3 相互作用， 5.4计量性能...
4 5
6 检验环境条件.. 检验方法.
7
7.1外观 7.2 花岗岩物理性能 7.3相互作用.. 7.4计量性能... 8标志与包装. 8.1标志.. 8.2 包装 JB/T11501—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：青岛前哨精密仪器有限公司、桂林市计量测试研究所。 本标准参加起草单位：山东省计量科学研究院。 本标准主要起草人：崔朝霞、唐际文、朱志先、贾敏强、林伟光、张五庭、全贻智。 本标准为首次发布。
II JB/T11501—2013
气浮式直线度测量仪
1范围
本标准规定了气浮式直线度测量仪的术语和定义、型式、要求、检验环境条件、检验方法、标志与包装等。
本标准适用于测量行程上限至4000mm的气浮式直线度测量仪（以下简称“测量仪”）。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 包装储运图示标志 GB/T 4879-1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书 总则 GB/T144361993 工业产品保证文件总则 GB/T17163-2008 几何量测量器具术语基本术语 GB/T178512010 产品几何技术规范（GPS） 几何公差 基准和基准体系 GB/T20428—2006 岩石平板 GB/T26094——2010 电感测微仪
3术语和定义
GB/T17163和GB/T17851--2010界定的以及下列术语和定义适用于本文件。
3.1
气浮式直线度测量仪straightnessmeasuringinstrumentswithairbearings 由花岗岩平面导轨、滑块、立柱、横臂和电感测微仪组成的仪器。导轨面与滑块工作面组成气浮导
轨副，滑块作高精度直线运动实现对直线度的测量。
4型式
测量仪外形结构示意图如图1所示。图示仅供图解说明，不表示详细结构。 JB/T115012013
说明：
导轨：2- 立柱：3- 横臂：4 电感测微仪；5- -滑块。
图1
5要求
5.1外观 5.1.1花岗岩表面不应有裂纹、凹坑和组织疏松现象，以及磨痕、擦伤、烧伤及其他影响使用的外观缺陷；花岗岩表面允许出现天然的色彩条纹和色斑。 5.1.2测量仪其他表面不应有划痕、碰伤、锈迹、脱皮及其他影响使用的外观缺陷。 5.2 花岗岩物理性能
采用细晶粒、结构致密的花岗岩，其物理性能指标应符合GB/T20428一2006的要求。 5.3 相互作用
测量仪的各活动部件和滑块移动应灵活平稳，各锁紧装置作用牢固可靠。 5.4计量性能 5.4.1电感测微仪应符合GB/T26094—2010的要求。 5.4.2测量仪测量水平面内和垂直面内直线度时的示值允许误差均不应超过表1的规定。
表1
测量仪准确度级别
示值允许误差μm ± (0.5+0.5L) ± (1.0+1.0L) ± (2.0+2.0L)
1级 2级 3级
注：式中L为测量行程，实际测量行程换算为米（m）代入公式。
2 JB/T11501—2013
6检验环境条件
检验场地应避免振动和气流干扰；检验环境温度为（20土1）℃，温度变化不超过0.5℃/h，相对湿度不大于70%，检验用设备与被检验测量仪平衡温度的时间不少于8h。
7 检验方法
7.1外观
目力观察。 7.2花岗岩物理性能
由生产企业提供数据。 7.3 相互作用
操作试验和目力观察。 7.4计量性能 7.4.1电感测微仪按GB/T26094一2010的规定进行检验。 7.4.2直线度用双轴自准直仪检测。将分辨力优于0.01”、准确度优于0.1”的双轴自准直仪按图2安置，移动滑块至导轨一端，调整光路满足测量要求。双轴自准直仪水平轴和垂直轴两读数设置为零，以滑块为桥板，滑块每次前后相接移动一个节距，采集自准直仪水平面和垂直面两方向的读数，直至滑块移动到导轨另一端，按节距法计算原理将读数处理为滑块移动的直线度。重复测量3次，直线度均不应大于表1的规定值。也可以用激光干涉仪、高精度研磨面平尺等其他方法进行检测。
说明：
反射镜；2一 一双轴光电自准直仪。
-
图2
en JB/T11501—2013
8标志与包装
8.1标志 8.1.1测量仪上应标志：
a）制造厂厂名或注册商标； b）名称和型号； c）制造日期和产品序号。
8.1.2测量仪外包装的标志应符合GB/T191—2008和GB/T6388-1986的规定。 8.2包装 8.2.1 测量仪的包装应符合GB/T4879—1999和GB/T5048-—1999的规定。 8.2.2 测量仪经检验符合本标准要求时，应附有符合GB/T14436一1993规定的产品合格证和符合GB/T 9969一2008规定的使用说明书、装箱单；产品合格证上应标注本标准的标准编号、产品序号和出厂日期。
