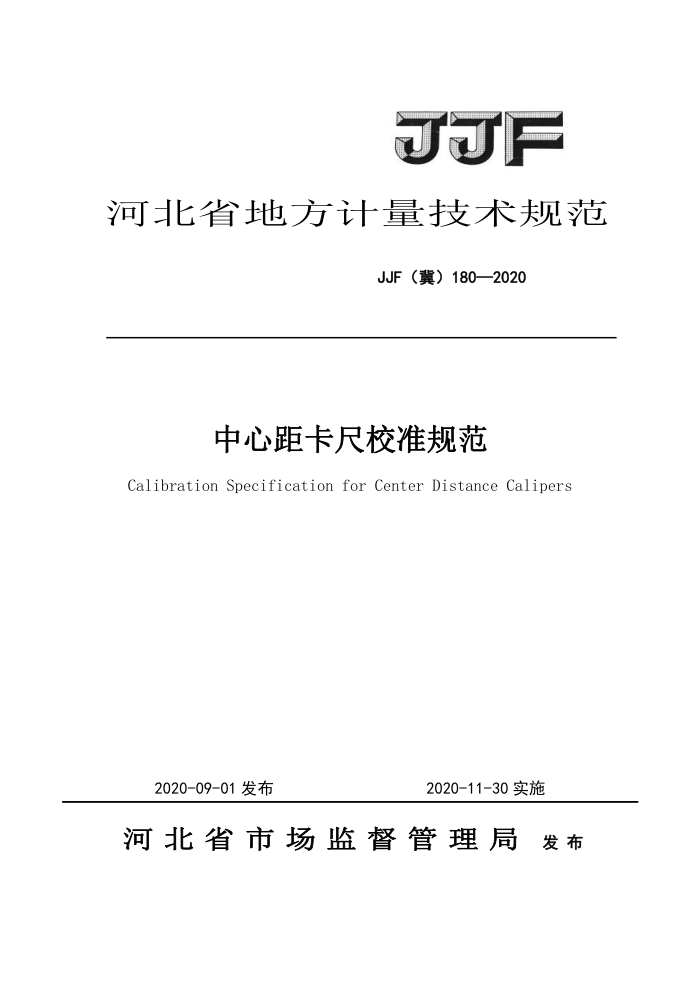

河北省地方计量技术规范
JJF（冀）180—2020
中心距卡尺校准规范
Calibration Specification for Center Distance Calipers
2020-09-01发布
2020-11-30实施
河北省市场监督管理局 厂发布 JJF（冀） 180-2020
中心距卡尺校准规范 Calibration Specification for Center Distance Calipers
JJF（冀）180-2020
归口单位：河北省市场监督管理局
起草单位：秦皇岛市计量测试研究所
本规范委托秦皇岛市计量测试研究所负责解释 JJF（冀）180-2020
本规范主要起草人：
王 艳（秦皇岛市计量测试研究所）
赵伟荣（桂林量具刃具有限责任公司）杜义浩（燕山大学）张斌（秦皇岛市计量测试研究所）
尹劲淞（秦皇岛市计量测试研究所） JJF（冀）180-2020
目 录
引言. 1范围 2引用文件... 3术语... 4概述.. 5计量特性 5.1测量面及基准面的表面粗糙度. 5.2基准面（线）的合并间隙及平面度 5.3测头测量面的素线直线度 5.4重合度 5.5初始值误差.. 5.6示值变动性.. 5.7漂移 5.8示值误差. 6校准条件. 6.1环境条件.... 6.2校准设备. 7校准项目和校准方法 7.1测量面及基准面的表面粗糙度.. 7.2基准面（线）的合并间隙及平面度， 7.3测头测量面的素线直线度... 7.4重合度 7.5初始值误差... 7.6示值变动性.. 7.7漂移... 7.8示值误差.. 8校准结果表达.. 9复校时间间隔. 附录A中心距标准样块的尺寸及要求，附录B中心距卡尺最终测量值的数据处理，附录C中心距卡尺中心距示值误差的测量不确定度. 附录D校准证书内页格式..
(II) (1) (1) (1) (1) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) (6) (7) (7) (7) (7) (9) (9) (9) (10) (11) (14) (17)
I JJF（冀） 180-2020
引言
依据JJF1071-2010 《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定
度评定与表示》和JJF1001-2011《通用计量术语及定义》，起草编写了河北省计量技术规
范 《中心距卡尺校准规范》。
本规范为首次发布
II JJF（冀）180-2020 中心距卡尺校准规范
1范围
本规范适用于分度值/分辨力为0.01mm、0.02mm、0.05mm和0.10mm，测量范围上
限不大于2000mm的游标中心距卡尺、带表中心距卡尺和数显中心距卡尺（以下统称“中心距卡尺”）的校准， 2引用文件
本规范引用下列文件： JJG30-2012
通用卡尺检定规程
JB/T11506-2013游标、带表和数显中心距卡尺
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本适用于本规范。 3术语
初始值：中心距卡尺两测头基准面（线）合并时，两测头轴心线间的距离为中心距卡尺的初始值。 4概述
中心距卡尺是利用带有圆锥（或圆柱）测头的尺框在尺身上相对运动，通过游标、指示表或数显形式显示两圆锥（或圆柱）测头中心线相对移动分隔的距离，用于测量两孔、 槽中心尺寸的计量器具。其主要结构形式分为圆柱测头中心距卡尺、圆锥测头中心距卡尺（见图1、图2），根据指示装置的不同又分为游标中心距卡尺、带表中心距卡尺和数显中心距卡尺（见图3）。
4
6
5
7
3
L
10 F
：
圆柱测头（测量面）：2- 基准面（线）：一尺身。
紧固压块： 一尺框：5- 一制动螺钉：6- 微动装置：
3.
7-
图1圆柱测头中心距卡尺
1 JJF（冀）180-2020
5
2
.8
7
6
2 伸缩圆锥测头；
圆锥测头（测量面)； 5- 制动螺钉；
基准面（线）；微动装置：
伸缩标尺；一尺框。
3
2
一尺身：
8.
6-
7-
图2圆锥测头中心距卡尺
2
1
主标尺：
游标尺：
2
1
带表中心距卡尺指示装置毫读数部位：
指示表： 2
1
Q00.00
0
-
数显中心距卡尺指示装置功能按钮： 2 数字显示器。
图3中心距卡尺指示装置示意图
2
