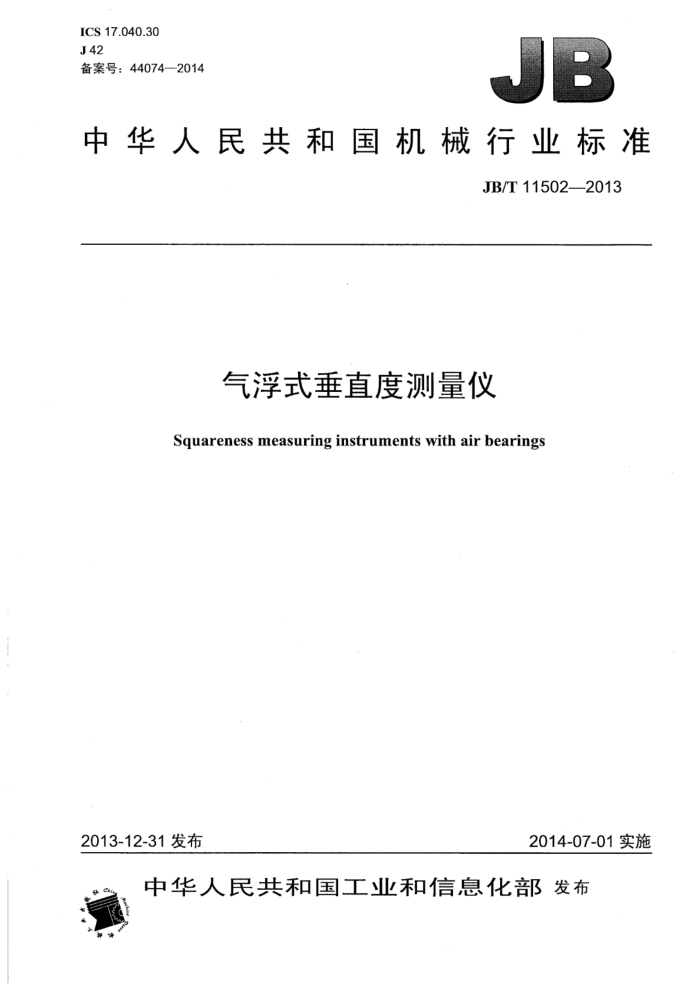

ICS17.040.30 J 42 备案号：44074-2014
JB
中华人民共和国机械行业标准
JB/T115022013
气浮式垂直度测量仪
Squareness measuring instruments with air bearings
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11502—2013
目 次
前言范围
1 2
规范性引用文件 3术语和定义
型式 5 要求 5.1外观. 5.2 花岗岩物理性能 5.3 相互作用， 5.4计量性能， 6检验环境条件 7 检验方法 7.1 外观... 7.2 花岗岩物理性能 7.3 相互作用， 7.4计量性能.. 8标志与包装. 8.1标志.. 8.2包装附录A（资料性附录）专用检具示意图
4
+-+.* JB/T115022013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林市计量测试研究所、青岛前哨精密仪器有限公司。 本标准参加起草单位：山东省计量科学研究院。 本标准主要起草人：全贻智、崔朝霞、赵东升、苏春佑、朱志先、张五庭、陶杰。 本标准为首次发布。
I JB/T11502—2013
气浮式垂直度测量仪
1范围
本标准规定了气浮式垂直度测量仪的术语和定义、型式、要求、检验方法、标志与包装等。 本标准适用于测量行程上限至1500mm的气浮式垂直度测量仪（以下简称“测量仪")。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008 3包装储运图示标志 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书总则 GB/T14436- 1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 GB/T17851—2010 产品几何技术规范（GPS） 几何公差基准和基准体系 GB/T20428—2006 岩石平板 GB/T26094—2010 电感测微仪
3术语和定义
GB/T17163和GB/T178512010界定的以及下列术语和定义适用于本文件。
3.1
气浮式垂直度测量仪 squarenessmeasuringinstrumentswithairbearings 由花岗岩直角基座、滑块、电感测微仪和花岗岩平板组成的仪器。直角基座竖直导轨面与滑块导轨
面组成气浮导轨副，滑块上下移动方向垂直于平板，作为垂直度测量标准，滑块上安装电感测微仪，滑块上下移动实现对垂直度的测量。
4型式
测量仪外形结构示意图如图1所示。图示仅供图解说明，不表示详细结构。
1 JB/T 115022013
说明：
直角基座：2- 一电感测微仪；3一 —滑块：4— 平板。
图1
5要求
5.1外观 5.1.1花岗岩表面不应有裂纹、凹坑和组织疏松现象，以及磨痕、擦伤、烧伤及其他影响使用的外观缺陷；花岗岩表面允许出现天然的色彩条纹和色斑。 5.1.2测量仪其他表面不应有划痕、碰伤、锈迹、脱皮及其他影响使用的外观缺陷。 5.2花岗岩物理性能
采用细晶粒、结构致密的花岗岩，其物理性能指标应符合GB/T20428一2006的要求。 5.3相互作用
滑块移动应灵活平稳，功能键、旋钮等活动部件应灵活、可靠；各锁紧装置作用应牢固可靠。 5.4计量性能 5.4.1电感测微仪应符合GB/T26094一2010的要求。 5.4.2平板工作区域工作面平面度：平板短边尺寸不小于直角基座长度尺寸的2倍，平面度符合0级平板的技术要求；沿直角基座底面长度方向的平板工作区域工作面平面度误差不应大于表1的规定。
表1
测量仪
平板工作区域
侧面垂直度测量的
正面垂直度测量的示值允许误差um ± (0.5+0.5 L) ± (1.0+1.0 L) ± (2.0+2.0 L)
准确度级别 最大测量行程 m 工作面平面度μm 示值允许误差 1级
um
1 1 1.5
(0.5+0.5 L) (1.0+1.0 L) (2.0+2.0 L)
± (1+8 L) ± (2+9 L) ± (3+10 L)
2级 3级注：式中L为测量行程，实际测量行程换算为米（m）代入公式。
2 JB/T11502-2013
5.4.3 侧面垂直度测量和正面垂直度测量的示值允许误差不应超过表1的规定。
6检验环境条件
检验场地应避免振动和气流干扰；检验环境温度为（20土1）℃，温度变化不超过0.5℃/h，相对湿度不大于70%，检验用设备与被检验测量仪平衡温度的时间不少于8h。
7检验方法
7.1外观
目力观察。 7.2花岗岩物理性能
由生产企业提供数据。 7.3相互作用
操作试验和目力观察。 7.4计量性能 7.4.1 电感测微仪按GB/T26094—2010的规定进行检验。 7.4.2平板工作区域工作面平面度：采用电子水平仪以节距法进行检验。 7.4.3 侧面垂直度测量和正面垂直度测量的示值误差：
用专用检具（结构图参见附录A）检验侧面垂直度测量的示值误差，将专用检具测量面正对测量仪侧面，滑块下移至底端，电感测头与专用检具测量面下端接触，调整读数为零，向上移动滑块，全行程等间隔测量不少于6点，依次读数为a1、a2、、an，各点读数值均不应超过表 1的规定。 -用专用检具（结构图参见附录A）检验正面垂直度测量的示值误差，测量示意图见图2。将专用检具置于平板上，滑块下移至底端，使电感测头与专用检具测量面下端接触，调整读数为零。 然后滑块自下而上移动，全程等间隔测量不少于6点，依次读数为a1、a2、、an。将专用检具在原位置掉转180°，电感测头重新装夹仍与专用检具原测量面接触，并尽量靠近原测量线，按上述测量程序进行测量，依次测得读数为b1、b2、、bn，计算各测量点的示值误差为［见公式（1)1
E=(a-b,)/2....
....(1)
式中： E一第i测量点的示值误差，单位为微米（um)；
第i测量点的读数，单位为微米（um）；
ar
b—专用检具在原位置掉转180°，第i测量点的读数，单位为微米（μm）。 按上述测量方法进行3次重复测量，每次各测量点的测量结果均不应超过表1的规定。
3 JB/T11502--2013
00 0 0000
B面
A面
Bi
图 2
8标志与包装
8.1标志 8.1.1测量仪上应标志：
a）制造厂厂名或注册商标； b）名称和型号； c）分辨力及测量范围； d）制造日期和产品序号。
8.1.2测量仪外包装的标志应符合GB/T191--2008和GB/T6388—1986的规定。 8.2包装 8.2.1测量仪的包装应符合GB/T4879—1999和GB/T5048—1999的规定。 8.2.2测量仪经检验符合本标准要求时，应附有符合GB/T14436-1993规定的产品合格证和符合GB/T 9969一2008规定的使用说明书、装箱单；产品合格证上应标注本标准的标准编号、产品序号和出厂日期。 JB/T11502—2013
附录A （资料性附录）专用检具示意图
测量仪用专用检具结构图如图A.1所示。
单位为毫米
10.003c 0.002
A面 B面
OEI
80
110
220
8
T
图 A.1
5
