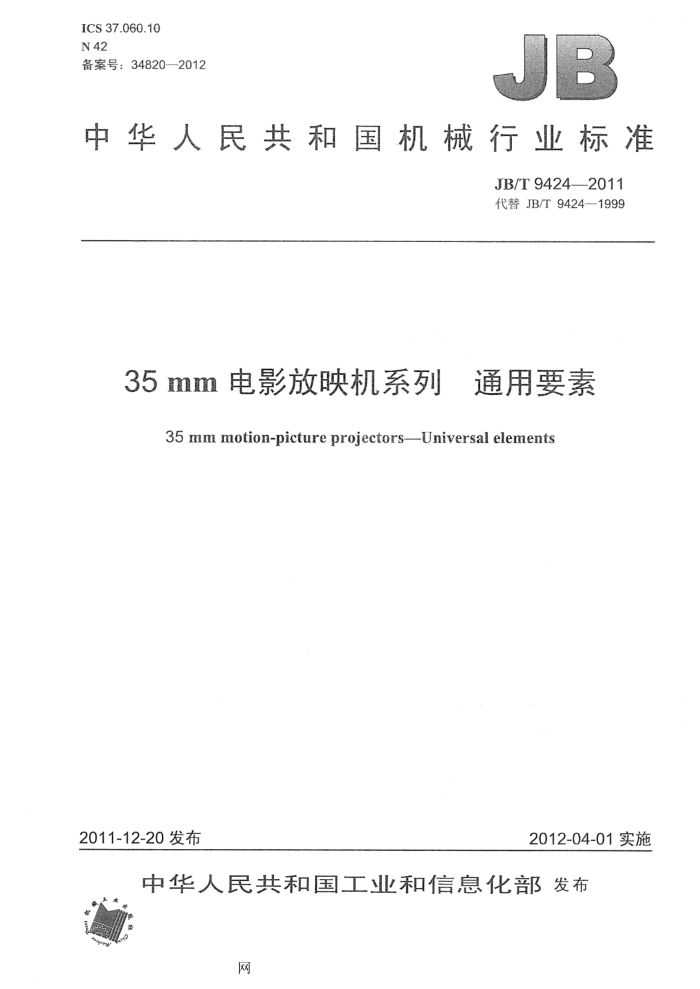

ICS 37.060.10 N42 备案号：34820--2012
中华人民共和国机械行业标准
JB/T9424--2011 代替JB/T94241999
35mm电影放映机系列 通用要素
35 mm motion-picture projectors--Universal elements
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T9424--2011
目 次
前言
11
范围规范性引用文件
1
2
3机械部分， 3.1 放映机用影片片孔和输片齿轮 3.2 片盒、片夹与片轴.. 3.3 物镜筒与物镜架配合， 3.4 光源、片窗、影片、物镜之间位置关系 3.5 放映速度.. 3.6 固定式放映机底座至物镜中心高度 3.7 移动式放映机与三脚架的联接螺纹. 4光学画面部分
4.1 影片可放映画面与放映片窗的位置和尺寸关系 4.2 银幕画面面宽与物镜、焦距、放映距离的关系 4.3 光的转换关系. 5声音部分 5.1光学单声道... 5.2光学立体声. 附录A（资料性附录）输片齿轮齿距p的确定 A.1齿轮齿距确定的依据 A.2齿轮齿距的确定图1物镜筒与物镜架... 图2光源、片窗、影片、物镜之间位置关系、 图3影片可放映画面与放映片窗的位置图4银幕画面面宽与物镜、焦距、放映距离的关系示意图
...........
......
网 JB/T9424--2011
前
本标准代替JB/T9424--1999《35mm电影放映机系列通用要素》。 本标准与JB/T9424—1999相比，主要变化如下：
删除了AC型片孔的有关技术内容：将固定式放映机底座到物镜中心的高度改为参考值；按照现行标准对片孔和片轴的尺寸以及最大可放映画面尺寸进行了修正；细化了根据银幕亮度计算有效光通量的过程。
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：广州美视晶莹银幕有限公司。 本标准主要起草人：陈毅强、阎继华、梁思建。 本标准所代替的历次版本发布情况为：
ZBY308--1985; -JB/T 9424-1999。
II
网 JB/T9424-2011
35mm电影放映机系列通用要素
1范围
本标准规定了35mm系列普通电影放映机的通用要素。本标准不包括非通用要素和性能指标。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T463635mm影片上最大可放映画面位置和尺寸（GB/T4636--2000eqvISO2907:1984） GB/T463835mm电影发行拷贝上画面和光学声迹的位置和尺寸（GB/T4638—1997，eqvISO2939
1986)
GB/T9218 35mm电影放映机片夹尺寸 GB/T13999 35mm电影拷贝上光学双声迹的位置和宽度尺寸（GB/T13999-1992，neqISO7343:
1984)
GB/T2216135mm电影放映机间歇输片齿轮尺寸（GB/T22161--2008，ISO6896:1984，MOD） HG/T2695—1995电影胶片尺寸 JB/T537935mm电影倒片轴尺寸
3机械部分
3.1放映机用影片片孔和输片齿轮 3.1.1影片应符合标准片孔HG/T2695—1995中P型片孔的规定。 3.1.2输片齿轮通用尺寸应符合GB/T22161的规定。 3.1.3通用间歇齿轮齿数为16齿。 3.1.4 输片齿轮齿数应为4的整数倍数；常用为16齿、20齿、24齿、32齿。 3.1.5 工作圆直径的计算按公式（1）：
E= Pz_
S
(1)
元
式中：
一工作圆直径，单位为毫米（mm）；齿轮的齿距，单位为毫米（mm）：齿轮的齿数，单位为个；影片的厚度，单位为毫米（mm）；
p Z
元—圆周率。 注：齿轮齿距P的确定应考虑影片收缩率的影响，参见附录A。
3.2片盒片夹与片轴 3.2.1片盒和片夹的影片容量应不小于.610m。 3.2.2影片容量不大于910m的片夹（或轴套）孔应符合GB/T9218的规定。 3.2.3影片容量不大于910m的片轴应符合JB/T5379的规定。
注：片卷装定型式有两种，一种是将绕有影片的片夹直接装定于片轴；另一种是将绕有影片的偏心通过活动片盘、
轴套装定于片轴。
1
网 JB/T9424--2011
3.3 物镜筒与物镜架配合
物镜筒与物镜架配合直径规格，如图1和表1所示。
物镜简
物镜架
0
图1物镜筒与物镜架
表1
单位：mm
类型基本物镜筒和架变形附加镜物镜筒和架
配合直径D
62.5 70.66 73 80 95
3.4光源、片窗、影片、物镜之间位置关系
光源、片窗、影片、物镜之间位置关系，如图2所示。
光源
影片
片窗
物镜
片窗中心线 影片中心线
1
1.25a
基准边
D
复间
影片运行方向
放映光线
注：图中为从光源看向物镜所见之影片：光学声带影片乳剂面朝向光源。 a为参考值。
图2光源、片窗、影片、物镜之间位置关系
2
网 JB/T9424-2011
3.5放映速度
放映速度应为240.9格/s。 3.6固定式放映机底座至物镜中心高度
般为1.25m 3.7移动式放映机与三脚架的联接螺纹
可采用M12。 光学画面部分
4
4.1影片可放映画面与放映片窗的位置和尺寸关系
根据GB/T4636中规定，放映画面位置尺寸如图3和表2所示。
0
B
基准边印片画面
O
里通
可放映画面
影片冠行的方闸
图3影片可放映画面与放映片窗的位置
表2
单位：mm
数 值 1:1.78(16:9)
尺寸
1:1.37 1 : 1.66 1 : 1.75 8.28
1 : 2.35 8.10 21.30 18.75 29.40 18.21 K=L
1 : 1.85 8.28 20.95 18.75 29.23 11.33 K=L
Amin Bmax Cnom Dmax Hmax (K和L）nom 注：1：1.78（16：9）的数值是根据国际标准ISO2709:2002制定的。
8.28 20.95 18.75 29.23 12.62 K=L
8.28 20.95 18.75 29.23 11.96 K=L
8.28 20.95 18.75 29.23 11.78 K=L
20.95 18.75 29.23 15.29 K=L
4.2 银幕画面面宽与物镜、焦距、放映距离的关系
银幕画面面宽与物镜、焦距、放映距离的关系如图4所示，可近似的用公式（2）来表示。
BL f
W
(2)
式中：
银幕画面面宽，单位为米（m）；
W-
B-影片上实际放映画面面宽，单位为毫米（mm）；
3
网 JB/T9424-2011
2放映机片路设计，按影片正常挂片画幅计，激励光刃应超前放映片窗中心190.个画幅。
5.1.2 5.2 光学立体声
还音激励光刃与影片光学还音声迹的位置关系应符合GB/T13999的规定。
