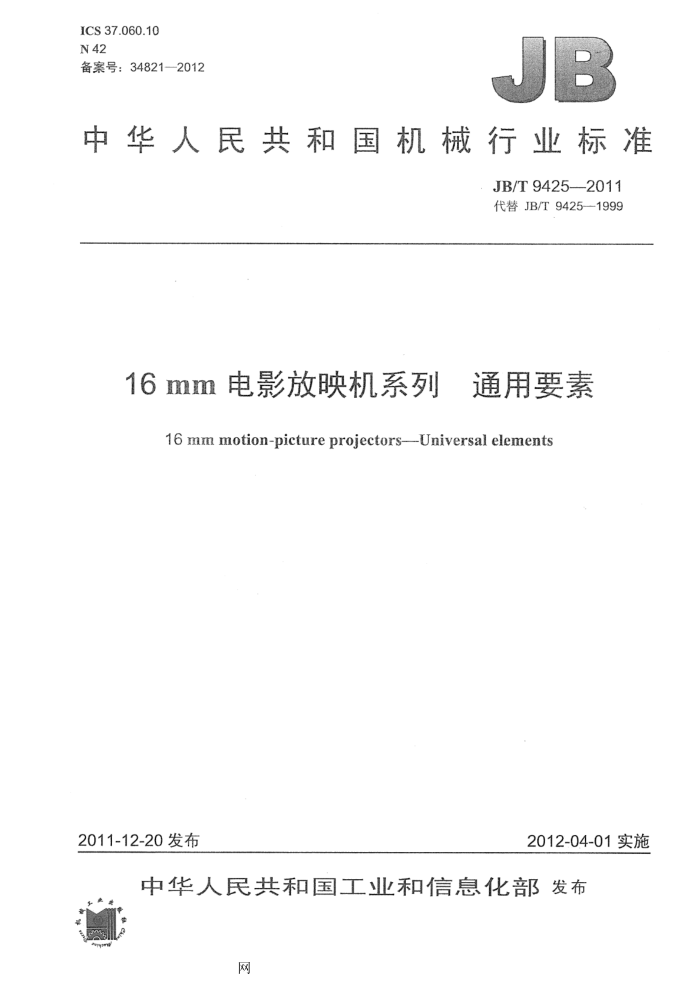

ICS 37.060.10 N42 备案号：34821—2012
中华人民共和国机械行业标准
JB/T9425--2011 代替JB/T9425-1999
16mm电影放映机系列 通用要素
16 mm motion-picture projectors--Universal elements
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T9425--2011
目 次
前言
福
范围规范性引用文件
1
2 3机械部分..
3.1放映机用影片片孔和输片齿轮 3.2片夹与片轴.. 3.3物镜筒与物镜架配合， 3.4光源、片窗、影片、物镜之间位置关系 3.5放映速度.. 4光学画面部分. 4.1 影片可放映画面与放映片窗的位置和尺寸关系 4.2 银幕画面面宽与物镜、焦距、放映距离的关系 4.3光的转换关系... .声音部分 5.1位置和尺寸. 5.2 声画同步附录A（资料性附录）输片齿轮齿距p的确定. A.11 齿轮齿距确定的依据 A.2齿轮齿距的确定，图1物镜筒与物镜架.. 图2光源、片窗、影片、物镜之间位置关系图3影片可放映画面位置图4银幕画面面宽与物镜、焦距、放映距离的关系示意图图5还音激励光刃与影片光学还音声迹的位置
6
...................
网 JB/T9425--2011
前言
本标准代替JB/T9425-1999《16mm电影放映机系列 通用要素》。 本标准与JB/T94251999相比，主要变化如下：
删除了磁还音的有关内容，并细化了根据银幕亮度计算有效光通量的过程。 本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所。 本标准主要起草人：阎继华。 本标准所代替的历次版本发布情况为：
ZBY309--1985; -JB/T 9425--1999。
II
网 JB/T9425---2011
16mm电影放映机系列通用要素
1范围
本标准规定了16mm系列普通电影放映机的通用要素。本标准不包括非通用要素和性能指标。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T770016mm电影电影放映机片轴尺寸（GB/T7700-2005，ISO3647:1976，MOD） GB/T2111316mm电影放映机片夹尺寸（GB/T21113-2007，ISO1793:2005，Reelsfor16mm
motion picture projectors (up to and including 610 m capacity: 38 cm size) -Dimensions, IDT)
HG/T2695-1995电影胶片尺寸 JB/T942016mm电影放映机输片齿轮齿形、主要尺寸和精度
3机械部分 3.1放映机用影片片孔和输片齿轮 3.1.1影片片孔应符合HG/T2695—1995中16-R-762的规定。 3.1.2输片齿轮通用尺寸应符合JB/T9420的规定。 3.1.3 常用齿轮齿数为8齿、12齿、16齿，亦可选择其他齿数。 3.1.4 工作圆直径的计算按公式（1)：
E=pz
(1)
式中： E- 工作圆直径，单位为毫米（mm）；
齿轮的齿距，单位为毫米（mm）；一齿轮的齿数，单位为个；
D
S影片的厚度，单位为毫米（mm）；元—圆周率。 注：齿轮齿距P的确定应考虑影片收缩率的影响，参见附录A。
3.2片夹与片轴 3.2.1片夹应符合GB/T21113的规定。 3.2.2片轴应符合GB/T7700的规定。 3.3物镜筒与物镜架配合
物镜筒与物镜架配合直径规格，如图1和表1所示。 3.4光源、片窗、影片、物镜之间位置关系
光源、片窗、影片、物镜之间位置关系，如图2所示。 3.5放映速度
应为24=0.9格/s。
网 JB/T9425-2011
物镜架
物镜筒
9 0
图1物镜筒与物镜架
表1
单位：mm
类 型
配合直径D
38 43 49 54 49
基本物镜简和架
变形附加镜物镜筒和架
光源
片窗
影片
物镜
基准边
国凰
影片运行的方
放映光线
向
注：图中为从光源看向物镜所见之影片：光学声带影片乳剂面一般朝向物镜，也可朝向光源。
图2光源、片窗、影片、物镜之间位置关系
4光学画面部分 4.1影片可放映画面与放映片窗的位置和尺寸关系
影片可放映画面位置尺寸如图3和表2所示。
2
网 JB/T9425-2011
门
翡准边
迎间
印片画面可放映画面
影片运行的方向
Kt
图3影片可放映画面位置
表2
尺 寸 Amin Brer Cnon D max Hmax (K和L）nom
数值mm
3.10 9.65 7.98 12.86 7.26 K=L
4.2 银幕画面面宽与物镜、焦距、放映距离的关系
银幕画面面宽与物镜、焦距、放映距离的关系如图4所示，可近似的用公式（2）来表示。
BL J
W-
(2)
式中： W- 一银幕画面宽度，单位为米（m）； B—影片上实际放映画面宽度，单位为毫米（mm） L-放映距离，单位为米（m）； f一物镜焦距，单位为毫米（mm）。
图4银幕画面面宽与物镜、焦距、放映距离的关系示意图
网 JB/T9425--2011
表 3
数值mm 14.48±0.08
尺 寸
A B C D
1.52+808 13.58±0.03 1.80±0.03
5.2 声画同步
放映机片路设计，按影片正常挂片画幅计，激励光刃应超前放映片窗中心2618个画幅。
