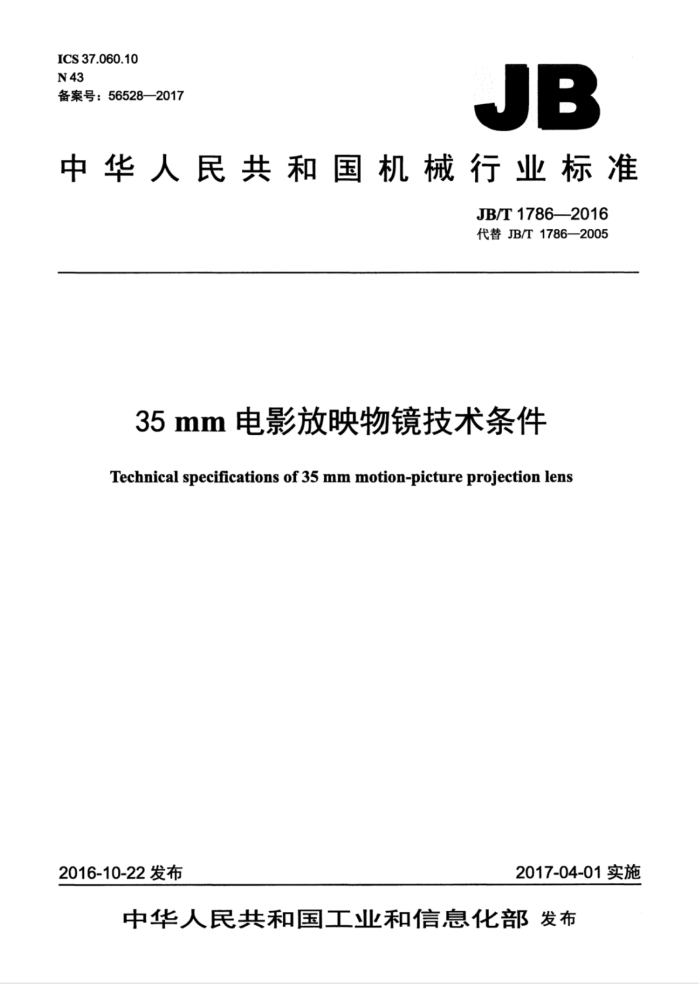

ICS 37.060.10 N43 备案号：56528—2017
JB
中华人民共和国机械行业标准
JB/T17862016 代替JB/T1786—2005
35mm电影放映物镜技术条件
Technical specifications of 35 mm motion-picture projection lens
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T17862016
目次
前言 1范围 2规范性引用文件 3基本参数及尺寸
I
3.1焦距系列。 3.2 相对孔径 3.3 与放映机配合部分的尺寸。 4技术要求. 4.1 焦距误差 4.2 相对孔径误差 4.3 鉴别率 4.4 透过率， 4.5 畸变 4.6 色差 4.7 像面照度均匀度， 4.8 杂光系数. 4.9 彩色还原性能.
4.10 外观. 5试验方法 5.1 与放映机配合部分的尺寸。 5.2 4.1~4.8. 5.3彩色还原性能. ..外观. 6检验规则. 6.1出厂检验 6.2型式检验. 7标志、包装、运输和贮存 7.1标志 7.2 包装 7.3 运输和贮存 JB/T1786—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T1786一2005《35mm电影放映物镜 技术条件》，与JB/T1786—2005相比主要技
术变化如下：
一修改了“规范性引用文件”中的引用文件：一明确了型式检验的项目及合格依据；按照GB/T25480的要求，将“基本环境条件”中的原“碰撞”改为“冲击”，原“加速度”
改为“峰值加速度”，“脉冲持续时间”的额定值由11ms改为16ms“自由跌落高度”改为 1000mm.
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、张家港市博视影视器材有限公司、成都菲斯特科技有限
公司。
本标准主要起草人：邓荣武、张卫东、吴庆富。 本标准所代替标准的历次版本发布情况为：
JB/T17861976-JB/T1786—1991JB/T1786—2005
II JB/T17862016
35mm电影放映物镜技术条件
1范围
本标准规定了35mm电影放映物镜（以下简称物镜）的基本参数及尺寸、技术要求、试验方法检验规则以及标志、包装、运输和贮存。
本标准适用于35mm电影放映机用普通放映物镜。 本标准不适用于变焦距、超广角、变形和变倍等特殊用途的物镜或附加镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384机电产品包装通用技术条件 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T9409电影放映物镜性能测定方法
3基本参数及尺寸
3.1焦距系列
物镜焦距标称系列值应从下列数据［单位为毫米（mm）中选取：22，24，26，28，30，32.5，35 37.5.40.42.5.45.5055,60.65,70,758085,90,95.100.105,110115.120.125 130，140,150，160，170，180，190 3.2相对孔径
物镜的相对孔径应不小于1:2.0 3.3与放映机配合部分的尺寸 3.3.1物镜筒装卡直径如图1和表1中A所示。要求绝大部分放映机物镜座能直接夹持物镜筒或者可提供一个以指定的直径来夹持物镜筒的机械夹持装置。 3.3.2物镜活动范围的极限空间尺寸如图1和表1所示。没有必要规定物镜活动范围的具体尺寸，但有必要规定一个极限空间尺寸，若物镜活动范围超出此极限空间，物镜就会与放映机的某些机构发生相撞现象。尺寸D是指超过物镜筒直径A和放映机前面的外边缘，它应符合放映机制造。 3.3.3若有用于装持如变形附加镜等附件的内螺纹，它应在直径A尺寸范围之内：其螺纹尺寸如图1 和表2所示
4技术要求
4.1焦距误差 4.1.1 实际焦距与物镜上标志的标称焦距的差异应不大于标称值的1.5%。
1 JB/T1786—2016
影片平面
TFU
标称夹持区域
R
9
图1 表 1
单位为毫米
符号 A B C D P O R s J
名称物镜简装卡直径
尺寸
70.6_0.13 70.66 max
62.5 -~.13 62.5 max
50max 符合放映机制造
物镜活动范围的极限空间
190.5 min 95.2 min 108.0 max
120 min 80 min 108 max
尺寸
38.1 min 30.5 min 36 min 50 max
A直径标称夹持区域
表2 符号 di d L P
单位为毫米
名称螺纹小径螺纹大径螺纹长度螺距
尺寸 66.80 67.77 5.56±0.25
0.706（每英寸牙数为36）
2 JB/T1786—2016
4.1.2 一对物镜两实际焦距之差异不得大于标称值的1.5%
4.2相对孔径误差
物镜的相对孔径误差用相应的F数误差表示。 实测F数与标称F数之差异不得大于标称F数的5%。
4.3 鉴别率
物镜的鉴别率应符合表3的规定。
表3
单位为线对每毫米
位置中心上下左右四角
鉴别率不低于100 不低于63 不低于50 不低于50
4.4透过率
物镜透过率应符合表4的规定，
表4
透过率不低于90% 不低于82% 不低于75%
“空气/玻璃”表面面数
4, 6 8.10 1214,16
4.5畸变
物镜不同视场的畸变绝对值应不大于2%，对于50mm以下焦距应不大于3% 4.6 6色差
在放映画面横向尺寸两倍的距离处观看，正常人眼应看不到放映画面有明显色边。 4.7 像面照度均匀度
像面照度均匀度应符合表5的规定。
表5
像面照度均匀度不低于80% 不低于70% 不低于60% 不低于55%
焦距 mm ≥80 55~75 40~50 ≤35
3 JB/T1786—2016
4.8杂光系数
物镜杂光系数应不大于2.5%。 4.9彩色还原性能
物镜应具有良好的彩色还原性能。 4.10外观 4.10.1物镜光学零件表面不充许有纤维，水迹，油斑、毒点，灰尘及划痕：膜层应年固均匀，充许用罐有不损伤膜层的酒精乙醛等有机溶剂的脱脂棉花或洁净软布清洁表面：胶合层应牢固，无气泡。 4.10.2物镜涂饰及镀层应牢固，均匀，不褪色，不应有脱皮，锈蚀及划伤，镜筒内壁及内部零件不应有灰尘，纤维等污染，不产生有害的光反射。 4.10.3易生锈和易腐蚀部位原则上均应进行防锈、防腐处理。 4.10.4.物镜的透镜外露表面应比镜筒端面至少低1mm 4.10.5物镜筒刻字应端正、清晰，填色应牢固，不褪色
5试验方法
5.1与放映机配合部分的尺寸
用通用量具或能保证必要精度的样板测量。 5.24.1~4.8
按JB/T9409的规定测定。 5.3 3彩色还原性能
使用被检物镜在白色漫反射银幕上放映彩色画面，目视观察彩色还原性能是否良好。 5.4外观
目视检验。
6检验规则
6.1出厂检验
对于已定型生产的物镜，均应进行出厂检验，检验项目为本标准的4.3、4.6、4.9、4.10。 6.2型式检验 6.2.1有下列情况之一时，应进行型式检验：
a）新产品的定型鉴定： b）企业定期周期性自我检查： c）国家质量监督机构提出进行质量监督抽查检验要求： d）产品上等级
6.2.2型式检验项目为3.3、4.1～4.10。 6.2.3每只物镜在型式检验项目均符合要求时方为合格。 4
