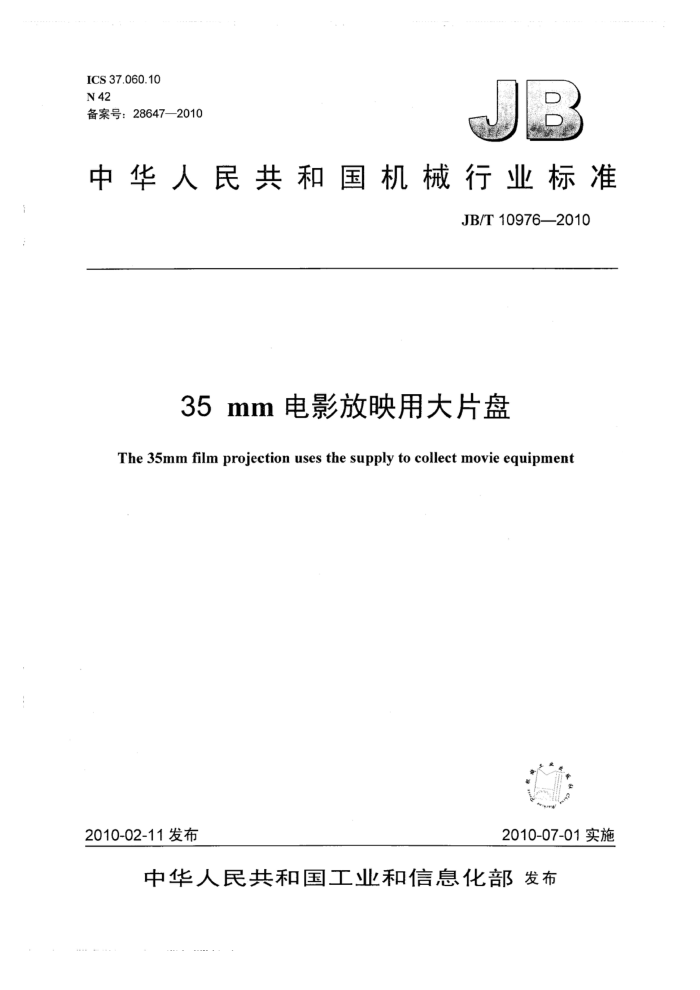

ICS 37.060.10 N 42 备案号：28647—2010
中华人民共和国机械行业标准
JB/T 10976—2010
35mm电影放映用大片盘
The 35mm film projection uses the supply to collect movie equipment
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T 10976---2010
目
次
前言
[1I
范围规范性引用文件技术要求
2
5
3.1. 片盘跳动.. 3.2 供片调速器， 3.3 收片调速器 3.4 收片拉力.. 3.5 片盘供收片转换 3.6 输片系统， 3.7 绝缘电阻 3.8 电气强度.. 3.9 电动机变速 3.10 自动停车， 3.11 噪声 3.12 外观.
..........
.........
试验方法， 4.1 试验条件 4.2 片盘跳动， 4.3 供片调速器 4.4 收片调速器 4.5 收片拉力， 4.6 片盘供收转换 4.7 输片系统 4.8 绝缘电阻 4.9 电气强度 4.10 电机变速. 4.11 自动停车. 4.12 噪声. 4.13 外观.. 5检验规则， 5.1 出厂检验 5.2 型式检验 6标志、包装、运输和贮存 6.1 标志 6.2 包装 6.3 运输和贮存
4
........
2 2 C
.........
......
y JB/T10976—2010
前言
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：哈尔滨电影机械厂、成都菲斯特科技有限公司、广东珠江影视设备制造有限
公司、天津市电影机械制造厂、广州美视晶莹银幕有限公司、马鞍山市影星银幕有限公司、南京金南影视听设备有限公司、南京新世界长江仪器有限公司、上海通业微电子科技有限公司、张家港市星星电教银幕厂、秦皇岛昌隆银幕有限公司、上海市质量监督检验技术研究院、中国人民解放军第五三一张家港市三星银屏器材有限公司。
本标准主要起草人：邓荣武、王宏伟。 本标准为首次发布。
III JB/T 10976--2010
3.12外观
产品表面油漆、电镀应清洁、美观，色泽应均匀一致，不应有脱皮、划伤及锈蚀现象。 4试验方法 4.1试验条件
该产品应在以下规定的条件下进行工作和试验： a）工作温度：0℃～40℃; b）相对湿度：50%～75%（温度为20℃±5℃) c）电源电压：AC220V±22V，50Hz。
4.2片盘跳动 4.2.1摩擦轮毂外环径向圆跳动
将百分表固定于机架，用手转动片盘，测量摩擦轮毂外环的径向圆跳动值。 4.2.2片盘端面跳动
在距片盘外缘20mm左右处测量端面圆跳动值。 4.3供片调速器 4.3.1片盘装满影片，按正常放映使影片通过放映机片路，放映机起动后，观察影片输送状况应能保证放映机正常放映。 4.3.2人为调节调速器摆臂，观察片盘转速变化及影片输送状况，应能调整到正常状态。 4.3.3按动放映机停机按钮，供片盘应能减速并自动停车，重新起动时应能保证正常放映。 4.4收片调速器 4.4.1在放映机起动后检查收片调速器，应能均匀收片。 4.4.2人为改变调速器状态，应能恢复正常工作。 4.4.3按动放映机停机按钮，收片盘应能减速并自动停车，重新启动时应能保证正常收片。 4.5收片拉力
用拉力计在大片盘输入端拉住影片，沿影片工作状态运动相反方向作匀速运动所测得的拉力，此项试验重复三次，取三次中的最大值作为测量结果。 4.6片盘供收转换
任选两片盘为一组，应能正常工作。 4.7输片系统
用全新胶片卷在输片系统的每一层运行20次，无划伤影片画面现象。 4.8绝缘电阻
按正常工作状态接线，将大片盘开关置于工作位置，在大片盘外壳与电源插头进线间用500V兆欧表测量。 4.9电气强度
试验在无强制对流空气且环境温度一般为20℃土5℃的场所内进行。产品处于充分发热状态时，在不连接电源的情况下，按正常工作状态接线，将开关置于工作位置，在电源插头进线端和机壳导电部位之间施加50Hz正弦波的交流电，试验初始，施加电压不超过规定电压值的一半，然后迅速升高至满值1250V并保持1min，观察有无击穿现象。
击穿试验装置的泄漏电流选择应设置在不大于3.5mA一档。 4.10电机变速
目视检查。 4.11自动停车
按本标准4.3.3及4.4.3进行检查。
2 JB/T 10976—-2010
4.12噪声
大片盘装无接头影片进行放映，用声级计（A计权)在距大片盘四侧1m的每一处测量，取四个值中最大值为该机噪声。其测量条件应符合：
a）环境干扰噪声应比机器开动时所测得的总噪声低10dB以上； b）环境必须符合自由声场条件，即在距大片盘0.5m处所测得的噪声与距1m处所测得的噪声之
差应在 4 dB～6 dB 以内。
4.13外观
目视检查。 5 检验规则 5.1出厂检验
对于已定型生产的大片盘，均应进行出厂检验，检验项目为本标准的3.1、3.5、3.6、3.7、3.8、3.10、 3.11、3.12。 5.2型式检验
下列情况之一时，应进行型式检验： a）新产品的定型鉴定； b）企业定期周期性自我检查； c）国家质量监督机构提出进行质量监督抽查检验； d）产品上等级时。
6标志、包装、运输和贮存 6.1标志
产品出厂时，应有标志。内容包括： a）产品名称、商标； b）产品型号、规格； c）生产单位、出厂编号及日期； d）电源电压、频率。
6.2包装 6.2.1产品及随机备件、合格证、清单及说明书先装在防潮塑料袋内，外包装采用木箱或纸箱。 6.2.2．使用说明书应符合GB/T9969的规定。 6.2.3包装箱的标志及随机文件应符合GB/T13384的规定，运输标志应符合GB/T191规定。 6.3运输和贮存 6.3.1产品贮存应在良好、清洁、干燥的仓库内，不得与腐蚀性气体的物品混放。 6.3.2产品在运输和装卸过程中，严禁抛掷并避免雨雪的直接淋袭，不得受到严重机械碰撞。 6.3.3大片盘的运输和贮存基本环境条件如表1所示，其试验方法应符合JB/T9329的规定。
表1
额定值
基本环境条件
序号
单位 ℃ ℃ %
项 目高 温低 温
贮存 +40 +5 75
运输 +40 -25 95
1
2 3
相对湿度（25℃） JB/T 10976—2010
表 1 (续)
额 定 值运输
基本环境条件
序号
贮存
单位 m/s?2 ms mm
项 目
100 11 50
加速度脉冲持续时间自由跌落高度
碰撞跌落
Y
