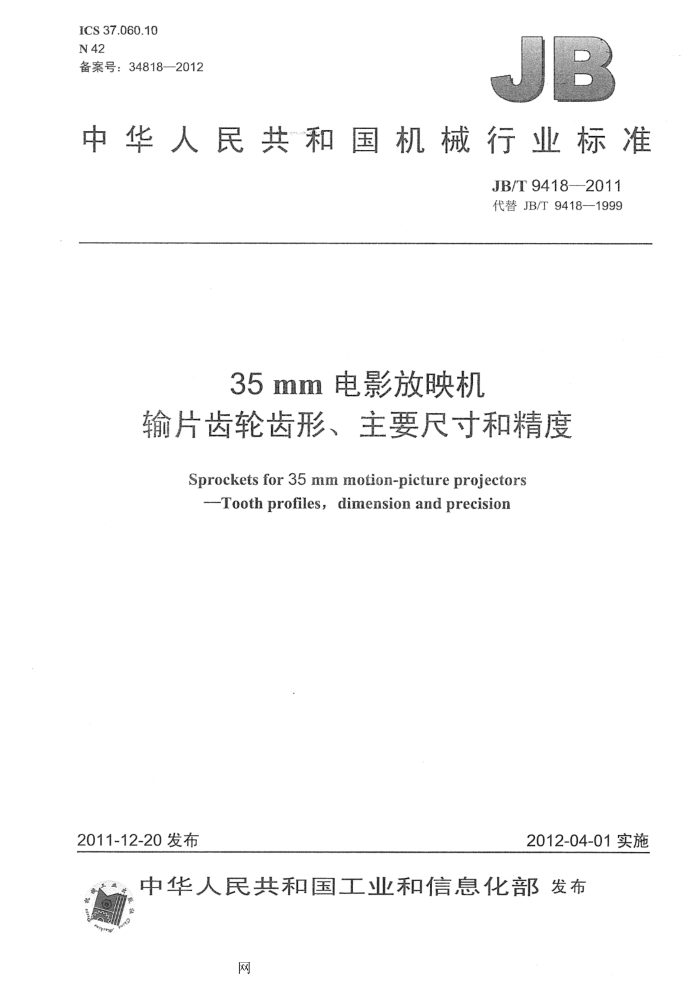

ICS37.060.10 N42 备案号：34818-2012
中华人民共和国机械行业标准
JB/T9418--2011 代替JB/T9418-—1999
35mm电影放映机
输片齿轮齿形、主要尺寸和精度
Sprockets for 35 mm motion-picture projectors
-Tooth profiles, dimension and precision
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布
网 JB/T9418--2011
目 次
前言....
11
范围.. 规范性引用文件
1
2
3齿形 4主要尺寸和精度. 图1输片齿轮尺寸示意图表1输片齿轮尺寸..
网 JB/T9418--2011
前 言
本标准代替JB/T94181999《35mm电影放映机输片齿轮齿形、主要尺寸和精度》。 本标准与JB/T9418--1999相比，主要技术内容没有变化。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：成都菲斯特科技有限公司。 本标准主要起草人：邓荣武、陈毅强、吴庆富。 本标准所代替标准的历次版本发布情况为：
-ZB Y013--1981; -JB/T9418—1999。
II
网 JB/T9418--2011
35双m电影放映机输片齿轮齿形、主要尺寸和精度
1范围
本标准规定了35mm电影放映机输片齿轮的齿形、主要尺寸和精度。 本标准所规定的输片齿轮适用于符合HG/T2695-1995规定的35mm影片片孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
HG/T2695--1995电影胶片尺寸 3齿形
输片齿轮采用圆弧或渐开线齿形。 4主要尺寸和精度 4.1输片齿轮的标准尺寸和推荐尺寸见图1和表1。
B
4
10:
10:
注：本图不表示输片齿轮的具体结构。
图1输片齿轮尺寸示意图
4.2两端对应齿交错位移不大于0.02mm。 4.3齿根圆直径应小于工作圆直径。 4.4工作圆直径表面粗糙度为Ra0.4um。
网 JB/T94182011
单位：mm
表1输片齿轮尺寸
数 值
尺寸
16齿 28±0.05 1.65*8.83 $24.0.045 $ 23.8-0.045 1.4 06 22°30°±2°
20齿 28±0.05 1.65*003 $30.8.045 $29.8.0.045 1.4.0.06 18°±2" 0.025
24齿 28±0.05 1.65*0.03 636.1.0.05 $p35.8-0.05
32齿 28±0.05 1.65*8.03 p48.2-0.05 $p47.7.0.05
A 6 供片收片 Hi 9 S R S B 供片收片 B
标准 D 尺寸
1.4.006 15°±1.5° 0.03
1.4.806 0.03 2 0.1 35-8.17 $50.7 $ 50.2 10°
11°15″±1.5°
0.025 2 0.1 35.8.17 $26.5 p 26.3 10°
2 0.1
2 -0.1
推荐尺寸
35.8.17 $32.5 $ 32.3 10°
35.8.7 $38.6 $ 38.3 10°
D1
4.5 齿面的表面粗糙度为Ra0.8μm。
