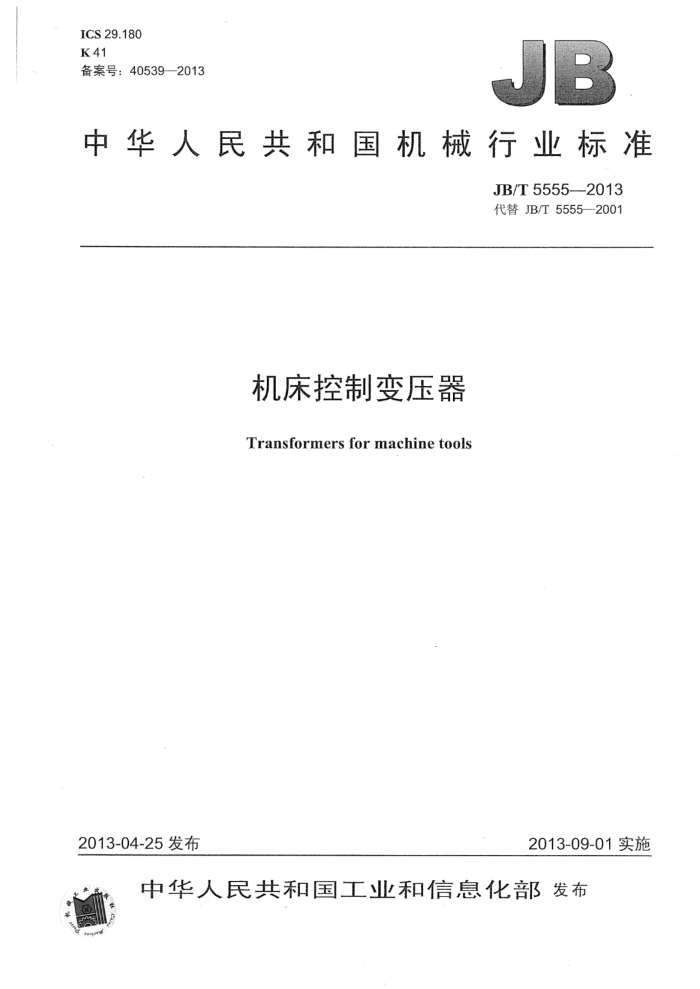

ICS 29.180 K41 备案号：40539-2013
中华人民共和国机械行业标准
JB/T5555--2013 代替JB/T5555-2001
机床控制变压器
Transformers for machine tools
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T55552013
目 次
前言引言 1 范围. 2 规范性引用文件. 3术语和定义、符号
I
3.1术语和定义 3.2符号 4分类. 5特性 5.1结构型式， 5.2规格及参数 5.3外形尺寸与安装尺寸... 6产品的有关资料.. 6.1 资料的内容 6.2 标志... 6.3 安装、操作和维修说明. 6.4包装.. 7正常的使用、安装和运输条件 7.1正常使用条件 7.2 安装条件 7.3 运输和贮存条件.. 8 结构和性能要求 8.1 结构要求 8.2 性能要求. 9试验 9.1 试验的分类 9.2 验证结构要求 9.3 验证性能要求，图1 温升试验线路. 图2 空载损耗试验线路图3 空载输出电压试验线路... 图4瞬时功率条件下的输出电压试验线路图5效率试验线路表1基本参数表2空气中最小电气间隙表3最小爬电距离表4工频耐压试验电压值表5极限允许温升.
10 10
12
13 14
15 15
L
I JB/T55552013
表6 空载损耗值表7负载输出电压值. 表8瞬时功率值表9效率.. 表10 抽样方案.. 表11 绝缘电阻值
8
..........................-+.
O
10 11 .12
II JB/T55552013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5555--2001《机床控制变压器》，与JB/T5555-2001相比主要技术变化如下：
变压器的额定电源电压、额定输出电压均增至660V； -额定绝缘电压等级的划分有所变化，将660V调至690V；安装类别中取消了“安装类别II” 介电性能试验中调整了工频耐压试验电压值及试验时间：耐湿性能试验明确规定了采用高温温度为40℃、试验周期为6昼夜的交变湿热试验：规定了变压器空载损耗的具体要求；抽样试验中取消了感应耐压试验；将效率试验规定为特殊试验。
本标准由中国机械工业联合会提出。 本标准由成都机床电器研究所归口。 本标准起草单位：北京电器有限公司、荆州市中宇机床电器有限公司、九川集团有限公司、成都机
床电器研究所。
本标准主要起草人：吕志明、汪海、陈建国、熊伟、唐大保、赵宏都、侯中杰。 本标准所代替标准的历次版本发布情况为：
JB/T5555—1991JB/T5555-2001。
III JB/T5555-2013
引言
通过本标准的修订，进一步规范并更新机床控制变压器的技术要求和检验规则，以此作为交流50Hz （或60Hz）、额定电源电压至660V、额定输出电压至660V、额定输出容量至3000VA的单相控制变压器的设计、生产和使用的依据，从而充分满足市场需求和使用需要。
这类变压器在机床及其他机械设备的电气系统中，作为控制电源、照明电源、信号电源和电子设备的电源变压器用。
IV JB/T5555—2013
机床控制变压器
1范围
本标准规定了机床控制变压器（以下简称变压器）的术语和定义、符号，分类，特性，产品的有关资料，正常的使用、安装和运输条件，结构和性能要求及试验等。
本标准适用于单相控制变压器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.1电工术语基本术语 GB/T2900.15电工术语变压器、互感器、调压器和电抗器 GB/T5169.10-2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.11-2006 电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB5226.1—2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T13384机电产品包装通用技术条件 GB14048.1-20061 低压开关设备和控制设备 客第1部分：总则
3术语和定义、符号
3.1 术语和定义
GB/T2900.1、GB/T2900.15及GB14048.1--2006界定的以及下列术语和定义适用于本文件。 3.1.1
机床控制变压器transformersformachinetools 适用于机床及其他机械设备的电气系统中，作为控制电路、照明电路、信号电路的电源和电子设备
的电源，且具有两个或两个以上电气隔离绕组的变压器。 3.1.2
额定电源电压rated supply voltage 在正常运行条件下，施加于变压器输入端的标称电压。
3.1.3
额定输出电压rated outputvoltage 在正常运行条件下，变压器输出电压的标称值。
3.1.4
额定输出容量 rated output power 额定输出容量等于变压器的额定输出电压与额定输出电流之积。当变压器具有多个独立输出绕组
时，额定输出容量等于各输出绕组额定电压与该绕组额定电流之积的总和。 JB/T5555—2013
3.1.5
空载输出电压no-loadoutputvoltage 在额定电源电压、额定频率下，空载时的输出电压。
3.1.6
负载输出电压load outputvoltage 在额定电源电压、额定频率下，输出额定功率时的输出电压。
3.1.7
瞬时功率条件下的输出电压 output voltage of instantaneous power 在额定电源电压、额定频率下，输出瞬时功率时的输出电压。
3.2符号
本文件中规定的主要符号如下： Ue 额定电源电压； UH 一额定输出电压； Ui- 额定绝缘电压； Uk -空载输出电压； Um 负载输出电压； Umd 一舞时功率条件下的输出电压。
- W
4分类
4.1 按结构可分为壳式和心式。 4.2 按安装型式可分为立式和卧式。
5特性
5.1 结构型式
变压器一般为开启式结构，如有需要也可制成有外壳结构的。 5.2 规格及参数 5.2.1规格
变压器的规格按额定输出容量分为：40VA、（50VA）、63VA、100VA~（150VA）、160VA、250VA、 (300 VA)、400 VA、(500 VA)、630 VA、(800 VA)、1000 VA、(1500 VA)、1600 VA、(2 000 VA)、 2 500 VA- 3 000 VA.
注：优先采用不带括号的数系。 5.2.2参数 5.2.2.1 基本参数
变压器的基本参数应符合表1的规定。 5.2.2.2 额定频率
变压器的额定频率为50Hz（或60Hz）。
2 JB/T5555-2013
表 1基本参数
额定电源电压Ua
额定输出电压UH
额定输出容量
VA 40~3000 根据用户需要，可在额定电源电压U。端增加土5%或土10%的端头。
V
V
220、380、415、440、660
6~12、24、36、48110127、220、380~660
5.2.2.3额定绝缘电压
变压器的额定绝缘电压为60V、100V、160V、250V、320V、500V、690V。 5.2.2.4额定工作制
变压器在额定负载下适用于不间断工作制。 5.3外形尺寸与安装尺寸
变压器的外形尺寸与安装尺寸应符合具体产品标准的要求。
6产品的有关资料
6.1 资料的内容
制造厂应规定下列有关资料： a）制造厂厂名或商标； b）产品型号和（或）名称； c）产品符合的标准编号； d）制造年月； e）额定输出容量、额定电源电压、额定输出电压（见5.2.2.1） f）额定频率（见5.2.2.2）； g）各输出绕组相应的额定容量（如适用）； h）额定绝缘电压（见5.2.2.3）； i）IP等级（如适用）（见8.1.6）； j）污染等级（见7.1.3.2）； k）合格标记和认证标志（如适用）。
6.2标志
6.1a）～g）项的资料内容应标在变压器的铭牌上，以便从制造厂获得完整的资料。标志应字迹清楚、不易磨灭和易于识别。且不应标于螺钉及可移动的部件上。如果位置许可，也可将h）一k）项的参数标在铭牌或变压器上，或包含在制造厂公布的文件中。 6.3安装、操作和维修说明
制造厂在其文件（如使用说明书）或样本（如有）中应规定变压器在运行期间和出现故障后的安装、 操作和维修条件。
如有需要，变压器的运输、安装和操作说明书中应指明变压器进行适当的和正确的安装、运输和操作的方法。
制造广应提供说明，建议用户为预防短路采取何种措施。
3
