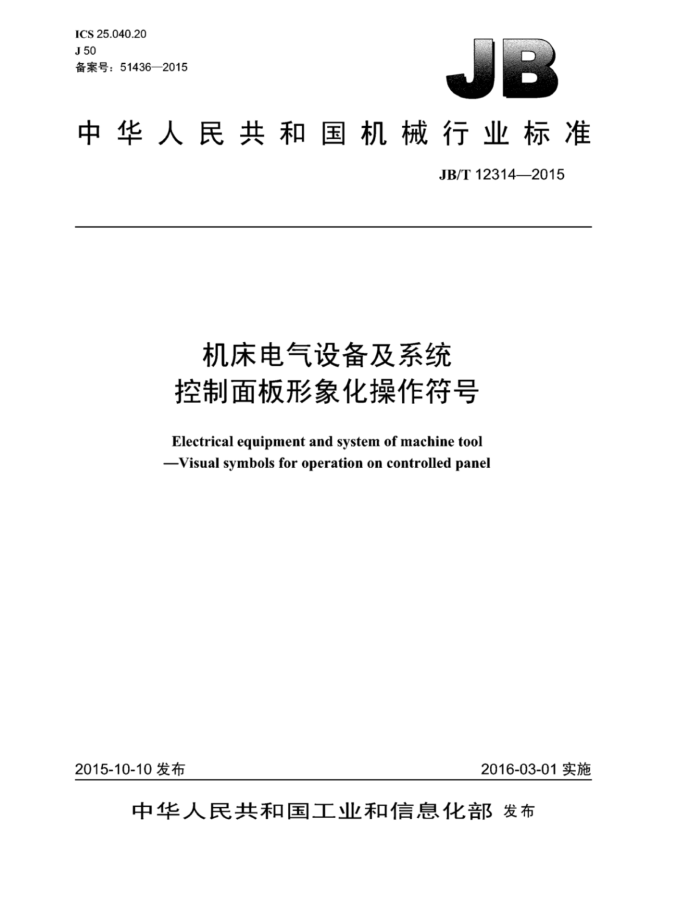

ICS25.040.20 J50 备案号：51436—2015
中华人民共和国机械行业标准
JB/T12314—2015
机床电气设备及系统控制面板形象化操作符号
Electrical equipment and system of machine tool Visual symbols for operation on controlled panel
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12314—2015
目 次
前言 1 范围.
I
规范性引用文件.. 3形象化操作符号.. 3.．符号使用原. 3.2形象化操作符号.. 中文索弓（按汉语拼音顺序）
2
00000010010001
.33
表1形象化操作符号 JB/T12314—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会（SAC/TC231）归口。 本标准起草单位：广州数控设备有限公司、国家机床质量监督检验中心、北京凯恩帝数控技术有限
公司、浙江凯达机床集团有限公司、北京第一机床厂有限公司、沈阳机床（集团）有限公司、北京机电院机床有限公司。
本标准主要起草人：张玉洁、陈建明、黄麟、黄祖广、胡晓、边雪梅、何宇军、李军、何江涛。 本标准为首次发布。
II JB/T12314—2015
机床电气设备及系统控制面板形象化操作符号
1范围
本标准规定了用于机床电气设备及系统控制面板的常用形象化操作符号。 本标准适用于机床电气设备及系统控制面板的操作控制指示。与机床自动化有关的其他加工设备的
电气设备及系统可参照本标准使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4728.2一2005电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号 JB/T3240一1999锻压机械操作指示形象化符号 JB/T10208一2012电火花加工机床操作指示形象化符号 ISO 7000设备用图形符号索引和一览表（Graphical symbols foruse on equipment-Indexand
synopsis)
IEC60417：2007设备用图形符号（Graphicalsymbolsforuseonequipment）
3形象化操作符号
3.1符号使用原则 3.1.1本标准给出的形象化操作符号可单独使用，也可组合（即组合成新的形象化操作符号）使用。 3.1.2当机床上使用的形象化操作符号及其名称与意义符合本标准时，要求使用本标准的形象化操作符号。 3.1.3天 形象化操作符号的大小，可按设计所选定的操作面板等的尺寸大小而定，以布置美观匀称为原则，避免图形符号失真。 3.1.4形象化操作符号的颜色除有规定外，一般为黑色或标牌材料本色。 3.1.5对使用形象化操作符号的机床控制面板，为便于快速识别及使用，也可同时在形象化操作符号下方采用与形象化操作符号含义一致的文字进行标识。 3.1.6当选用本标准规定的形象化操作符号不够用时，可直接在ISO7000等有关标准中查找选取使用。 3.2形象化操作符号
形象化操作符号见表1
1 JB/T12314—2015
表1形象化操作符号
名称电源（电能）
编号
符 号
说 明
001
ISO7000中的0232
002
工作灯
ISO7000中的1142
IEC60417:2007中的5007 优选白色（可用绿色）
003
起动
IEC60417:2007中的5008 黑色（或其他颜色，不用红色）
停止
004
1
005
等待
IEC60417:2007中的5009
IEC60417:2007中的5010 用于辅助功能操作
006
起动/停止（按/按）
IEC60417:2007中的5011 按住动、松开停
007
点动
008
暂停
009
暂停后重新起动
5
010 011
快速移动
ISO7000中的0266
进给
ISO7000中的0259
一
012
进给起动
2 JB/T12314—2015
表1形象化操作符号（续）
编号
符号
名称
说明
0 W
013
进给停止
014
横向进给
ISO7000中的0261
纵向进给
015
ISO7000中的0260
E W ?
016
垂向进给
ISO7000中的0262
017
间断进给
ISO7000中的2885
VTVV
018
手动控制
ISO7000中的0096
019
自动控制
ISO7000中的0017
020
双手操作
ISO7000中的2886
02 1
手动清洁
ISO7000中的0423
Sm
022
ISO7000中的0026
自动循环（半自动循环）
不“
023
单循环
ISO7000中的0426
m JB/T12314—2015
表1形象化操作符号 （续）
符号
编号
名 称子循环
说 明
[ M
024
ISO7000中的0428
025
自动循环紧急返回
ISO7000中的0427
026
自动循环起动
O V
027
自动循环停止
028
主轴准停（主轴定向）
ISO7000中的0412
预选（预调）
029
GB/T4728.2—2005中的S00085
1
030
可调（调整）
GB/T4728.2—2005中的S00081
M %
交换
031
ISO7000中的0273
032
跳步
033
倍率
增值减值
034 035 036
例如：速度、温度等增加
例如：速度、温度等减少
编程（程序编制）
ISO7000中的1040
037
手动数据输入（MDI）
ISO7000中的1008
4 JB/T12314—2015
表1形象化操作符号（续）
编号
符 号
名 称
说明
038
单程序段（单段）
039
ISO7000中的1007
程序跳段（跳段）
几 O 0
040
程序原步动作
041
程序停止
ISO7000中的0994
042
任选程序暂停
ISO7000中的0995
空运转
043
①
044
程序再启动
045
回机床零点（回机械零点）
046
回基准点（回参考点）
047
回刀库零点（刀库回零）
048
刀库进
0
5n
