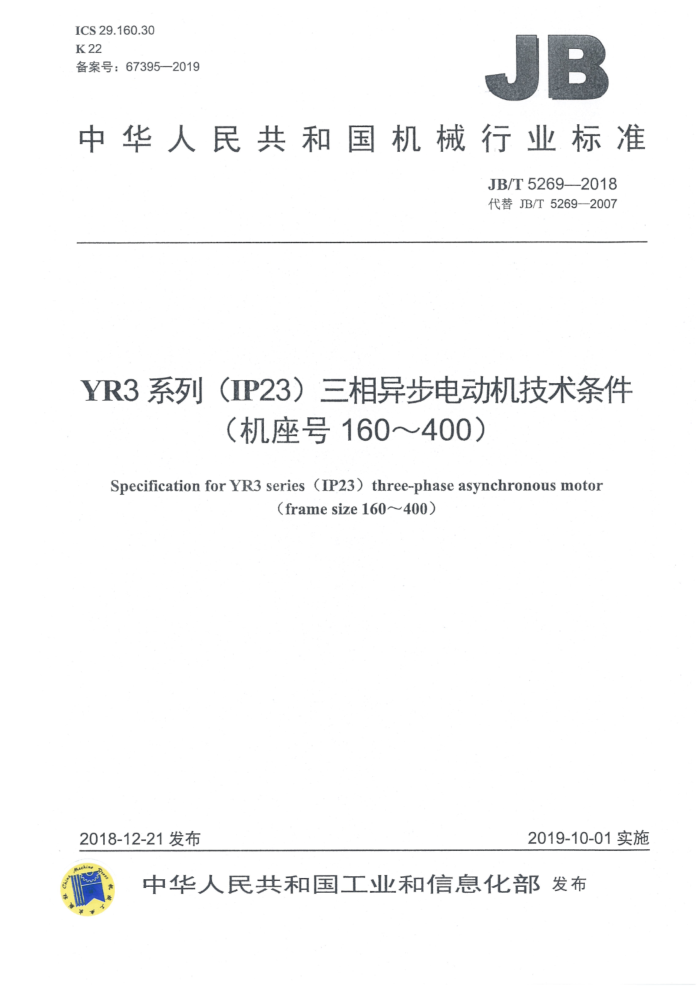

ICS29.160.30 K22 备案号：67395—2019
JB
中华人民共和国机械行业标准
JB/T5269—2018 代替JB/T5269—2007
YR3系列（IP23）三相异步电动机技术条件
（机座号160～400）
Specification for YR3 series (IP23) three-phase asynchronous motor
(framesize160~400)
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T5269—-2018
目 次
前言 1范围 2规范性引用文件 3型式、基本参数与尺寸。 4技术要求. 5试验方法. 6检验规则 7标志．包装及保用期.
12 12 13
图1机座带底脚、端盖上无凸缘的电动机..
表1机座号与同步转速及额定功率的对应关系表2机座带底脚、端盖上无凸缘的电动机. 表3轴伸键的尺寸及公差表4、径向圆跳动公差表5平行度公差表6平面度公差表7对称度公差表8效率和功率因数的保证值，表9最大转矩对额定转矩之比的保证值. 表10：电气性能保证值的容差表11断电后间隔时间. 表12对于不同轴中心高H用位移、速度和加速度表示的振动强度限值（方均根值）表13空载时最大A计权声功率级的噪声值. 表14检验项目. 表15出线端标志
8
.9
10 .10 12 14 JB/T5269-2018
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5269—2007《YR3系列（IP23）三相异步电动机技术条件（机座号160～355）》，
与JB/T5269—2007相比主要技术变化如下：
-标准名称改为“YR3系列（IP23）三相异步电动机技术条件（机座号160～400）”； -引用了最新标准（见第2章）； -增加了机座号400，额定功率范围扩大为4kW～630kW（见3.7、表1)； -增加了机座号为400的电动机的安装尺寸及外形尺寸（见图1、表2)；电动机轴伸键的键宽公差由h9改为h8，并增加了轴伸直径（见表3)；一增加了轴伸直径大于120mm时的径向圆跳动公差（见表4）； -将平行度公差和平面度公差改为列表方式（见表5、表6）； -增加了电动机轴伸键槽宽度为32mm时的对称度公差（见表7）；修改了电动机的效率测试方法以及杂散损耗确定方法（见4.4）；提高了电动机的效率指标，以GB/T32891.1一2016中表3的标称效率限定值作为修订后的效率指标（见表8）； -删除了列表的转子开路电压和转子电流的保证值；增加了扩大功率的最大转矩对额定转矩之比的保证值（见表9）； -对电动机电气性能保证值的容差按GB/T755的规定进行了修改（见表10）；增加了电动机安全运行转速的要求（见4.11）；增加了扩大功率的空载最大A计权声功率级值（见表13）； -增加了对机座号为400的电动机起动和制动的要求（见4.23和4.24）； -增加了电动机的机械检查项目（见4.26）； -增加了试验方法章节（见第5章）； -检验项目改为采用列表方式表示（见表14）。
一
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：上海电机系统节能工程技术研究中心有限公司、福建省产品质量检验研究院、美
国国际铜专业协会上海代表处、山东华力电机集团股份有限公司、山西电机制造有限公司、浙江沪龙科技股份有限公司。
本标准主要起草人：金晶、黄先锋、徐国长、王根、王庆东、叶杨。 本标准所代替标准的历次版本发布情况为：
-JB/T5269-—1991JB/T5269-—2007。
I JB/T5269--2018
YR3系列（IP23）三相异步电动机技术条件（机座号160~～400）
1范围
本标准规定了YR3系列（IP23）三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法、 检验规则、标志、包装及保用期。
本标准适用于YR3系列（IP23）绕线转子三相异步电动机（机座号160～400）（以下简称电动机）。 凡属本系列电动机所派生的各种系列电动机也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191——2008包装储运图示标志 GB/T755旋转电机定额和性能 GB/T997—2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032-2012 2三相异步电动机试验方法 GB/T1971-2006旋转电机线端标志与旋转方向 GB/T1993—1993旋转电机冷却方法 GB/T4772.1—1999旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.12006旋转电机整体结构的防护等级（IP代码）：分级 GB/T100682008轴中心高为56mm及以上电机的机械振动，振动的测量，评定及限值 GB/T10069.1一2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T12665--2017·电机在一般环境条件下使用的湿热试验要求 GB/T147112013中小型旋转电机通用安全要求 GB/T22714一2008交流低压电机成型绕组匝间绝缘试验规范 GB/T22719.1一2008交流低压电机散嵌绕组匝间绝缘第1部分：试验方法 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机型号由产品代号和规格代号两部分依次排列组成。
示例： YR-160M1-2
规格代号：表示轴中心高为160mm，机座长度代号为M，铁心长度代号为1号，极数为2极产品代号：表示绕线转子三相异步电动机
3.2电动机的外壳防护等级为IP23（按GB/T4942.1-2006的规定）。 3.3电动机的冷却方法为IC01（按GB/T1993-1993的规定）。 3.4电动机的结构及安装型式为IMB3（按GB/T997一2008的规定），其他安装方式由用户与制造厂
I JB/T5269--2018
协议决定。 3.5 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.6电动机的额定频率为50Hz，额定电压为380V。定子绕组均为△接法，转子绕组为丫接法。
3.7 电动机应按下列额定功率制造：
4kw,5.5kW,7.5kw,11kw,15kW,18.5kW,22kW,30kW,37kw,45kw,55kW,75kw, 90kw,110kW,132kW,160kW,(185kw).200kW,(220kw),250kW.(280kw),315kW,
355kW,400kW.450kw.500kW,560kw,630kW.
注：带扩号的为非优先推荐规格。 3电动机的机座号与同步转速及额定功率的对应关系应按表1的规定。
3.8
表1机座号与同步转速及额定功率的对应关系
同步转速 I/min 750 额定功率 kw
机座号
1500
1000
600
500
160M 160L1 160L2 80M 180L 200M 200L 225M1 225M2 250S 250M 280S 280M 315S 315M1 315M2 315M3 355M1 355M2 355M3 355L1 355L2 400S1 400S2
7.5 11 15 185
5:5
4 55
7.5 11 15 18.5 22 30 37 45 55 75 90 110 132
15 18.5
30
一
45 55 75 90 110 132 160 (185) 200 (220) 250 (280) 315 355
30 37 45 55 75 90 110 132 160 (185) 200 (220) 250 (280) 一 315 355
55 75 90 一 110 132
45 55 75
160 (185) 200 (220) 250 (280) 315
90
一
一
160 (185) 200 (220)
110 132 160 (185)
2 JB/T52692018
表1机座号与同步转速及额定功率的对应关系（续）
同步转速 r/min 750 额定功率 kw 355
机座号
1500
1000
600
500
400
400S3 400S4 400L1 400L2 400L3 400L4 注：S、M、L后面的数字1、2、3、4分别代表同一机座号和同步转速下的不同额定功率。
400
250 (280) 315 355 400 450
200
450 500 560 630
400 450 500 560
450 500 560 630
(220) 250 (280) 315
3.9 电动机的安装尺寸及公差应符合表2和图1的规定，外形尺寸应不大于表2和图1的规定。
D
焱 0
机座号160~280
机座号315-~400
AD
AC
A AB
AB
机座号315~400
机座号160~280
注：图中双点画线为顶部接线盒。
图1机座带底脚、端盖上无凸缘的电动机 JB/T5269—2018
T 098 0S6 000 1 0L6 0101 001 0 000 801 OSL1 0061 01 CH 09 00s OLS 0t9 OIL S18 026 OI1 00 LILUI QV 60 S OSE S6E O1 58 06S 0E9 OLL O 086
080
S9t 00 OSs 019 06L 086 0811
A OEE OSE 00+ O0
0 8 OEL 0S8
?1p
?0z
爱福 20 香 F St
限设
. 3
￥ 2
S'81
2
3
H
牛香
0
00t
7
中
嘉
E
“平
001 611
0
L
亲 P 2 雪 70F 平滑 屯 OIL 嘉雲平崋福 0F 8 平潭 2 4 0 5 0 IE 60 3 4 4 5 0 0 09S OIL Z/V 林 吃 0 S66 6S1 8L1 10 5
上
2
2
3
25'0F 01
S'OF
E
3
OL
I
3
D
5.
8 5 0 0 0 = 0
9
10
C
平崋 0 0 3 0 0 9
0
080
3 E 019 989
平潭 5 612 816 9SE 90 1ST
A
8°9° 8°9" 89 8°9 8°9"t "8"9"t "8°9" Z1 "8"9" 11 8°9" 0
茶
囍
机座号 NO91 1091 N081 1081 WOO OO0 S SOS OS S080 W080 SSIE WSIE WSSE TSSE S0t T00
4 JB/T5269--2018
3.10 电动机轴伸键的尺寸及公差应符合表3的规定。
表3轴伸键的尺寸及公差
单位为毫米
轴伸直径 48
键宽 14 0.027 16._0.027 18.0.02 20 ~0.03 22 -0.033 25 -0.03 28 -0.03 32 -0.039
键高 9.0.000 100.00 11.110 12 -0.110
55 60 65 75
80
14 0110
90 100 110 130
16.-0.01 18.-0.011
3.113 轴伸长度一半处的径向圆跳动公差应符合表4的规定。
表4径向圆跳动公差
单位为毫米
圆跳动公差 0.05 0.06 0.07 0.08
轴伸直径 >30~50 >50～~80 >80~110 ≥120
3.12电动机轴线对底脚支承面的平行度公差应符合表5的规定。
单位为毫米
表5平行度公差
机座号 160~250 >250~315
平行度公差
0.50 0.75 1.00 2.00
355 400
3.13电动机底脚支承面的平面度公差应符合表6的规定。
5
