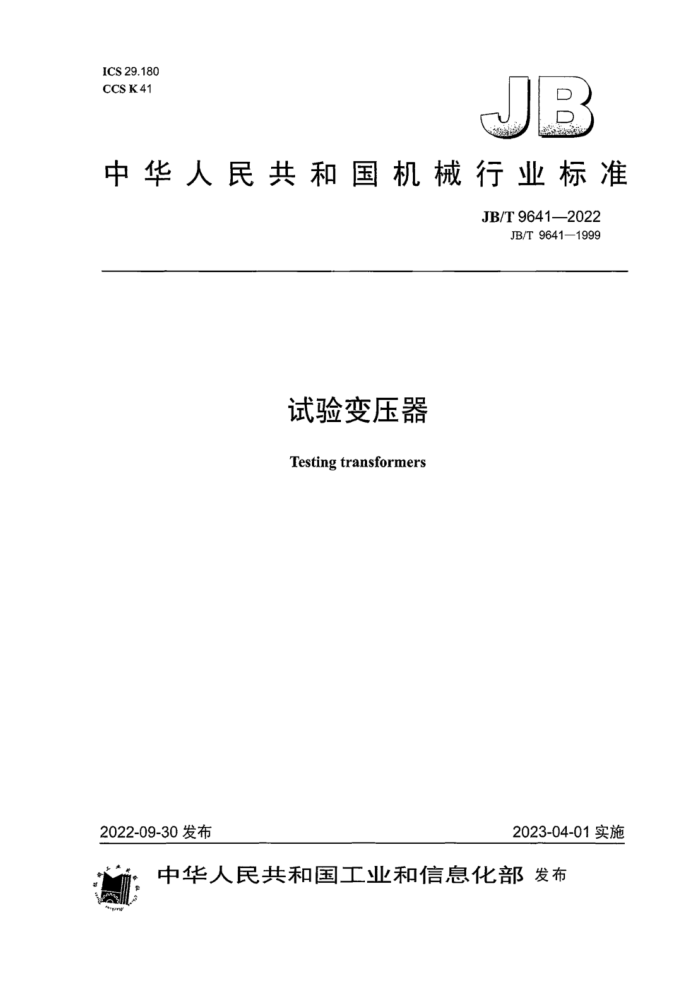

ICS 29.180 CCS K41
中华人民共和国机械行业标准
JB/T96412022
JB/T9641—1999
试验变压器
Testing transformers
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JB/T9641—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4产品分类产品型号和基本参数 4.1产品分类和产品型号. 4.2基本参数 5使用条件.. 5.1正常使用条件 5.2允许运行时间 5.3特殊使用条件 6技术要求. 6.1温升限值. 6.2 绝缘水平 6.3 绝缘电阻 6.4 变压器油和SF。的性能指标 6.5 局部放电 6.6 偏差 6.7 短路阻抗. 6.8 串级试验变压器电压分布， 6.9 对地放电. 6.10 绕组联结图：向量图及联结组标号 6.11 额定输出电压波形 6.12 声级水平.. 6.13 密封性能.. 6.14结构要求. 7试验项目及试验方法 8铭牌 8.1概述... 8.2标志. 9标志、运输、贮存和产品文件.
1
百
中
8
8
8
表1额定容量与高压、低压电压配合的优先值表2温升限值表3高压绕组首端的绝缘水平表4低压绕组的绝缘水平.
1 JB/T9641—2022
表5偏差. 表6绕组联结图向量图及联结组标号表7例行试验表8 特殊试验
6
7
中
...
.
Ⅱ JB/T9641—2022
前言
本文件按照GBT1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T9641—1999《试验变压器》，与JB/T9641—1999相比主要技术变化如下：
对范围进行了改写，增加了对充气式（SF6）试验变压器适用的内容：一增加了低压绕组、高压绕组和测量绕组的术语和定义；一增加了对充气式（SF6）试验变压器的要求：一对高压额定电压和额定容量进行了修改：对使用条件进行了完善，最高环境温度由40℃改为45℃，最低环境温度由-5℃（户内式）改为-10℃（户内式）；对温升限值进行了调整，增加了充气式（SF）试验变压器的绕组平均温升限值，将顶层油温升限值由55℃改为50℃：对绝缘水平进行了修改，并增加了额定电压为800正V～2400kV的高压绕组首段的绝缘水平：增加了绝缘电阻绝缘油及SFc气体性能的指标要求：一对局部放电要求进行了修改，针对不同情况，局部放电水平由“不大于10PC”改为“不大于 5PC"和不大于3PC”，并增加了充气式（SFc）试验变压器的局部放电要求：对单台阻抗值进行了修改，由只规定一种短路阻抗值改为按单台试验变压器、二级串接试验变压器和三级串接试验变压器分别规定了短路阻抗值：增加了串级试验变压器电压分布和对地放电的要求：对试验项目和试验方法进行了调整和完善，例行试验中增加了绝缘气体试验、声级测定，特殊试验中增加了串级试验变压器电压分布测量和油浸式试验变压器压力变形试验，并将温升试验和额定输出电压波形测量由型式试验调整为例行试验。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国变压器标准化技术委员会（SAC/TC44）归口。 本文件起草单位：沈阳变压器研究院股份有限公司、中国电力科学研究院有限公司武汉分院、中节
能启源雷宇（江苏）电气科技有限公司。武汉市泛科海沃高电压技术有限公司、特变电工衡阳变压器有限公司、山东电力设备有限公司、特变电工超高压电气有限公司、卧龙电气银川变压器有限公司、浙江江山变压器股份有限公司、保定天威保变电气股份有限公司、西安西电变压器有限责任公司、华翔翔能科技股份有限公司。
本文件主要起草人：张显忠、任晓红、张生林、操立群。刘金波、杨在葆、陈永维。鲁玮、姜振军、 李云龙、王涛、陈康。
本文件所代替文件的历次版本发布情况为：
JB3570—1984; ZBK410061989; JB/T9641-1999。
II JB/T 96412022
试验变压器
1范围
本文件规定了试验变压器的术语和定义、产品分类、产品型号，基本参数、使用条件，技术要求。 试验项目，试验方法、铭牌以及标志，运输贮存和产品文件。
本文件适用于对电气设备和绝缘材料等进行绝缘性能试验的油浸式和充气式（SF）交流用单相试验变压器的制造。其他用途的试验变压器的制造也可参考使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1094.1—2013电力变压器第1部分：总则 GB/T1094.2电力变压器第2部分：液浸式变压器的温升 GB/T1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T1094.10电力变压器第10部分：声级测定 GB/T1094.15一2020电力变压器第15部分：充气式电力变压器 GB/T2900.95电工术语变压器调压器和电抗器 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T16927.2 高电压试验技术第2部分：测量系统 JB/T501 电力变压器试验导则 JB/T3837变压器类产品型号编制方法
3术语和定义
GB/T1094.1—2013、GB/T1094.15—2020和GB/T2900.95界定的以及下列术语和定义适用于本文件。 3.1
低压绕组low-voltagewinding 原边绕组primarywingding 作为电压输入的绕组。
3.2
高压绕组high-voltagewinding 副边绕组 secondarywinding 作为电压输出的绕组。
3.3
测量绕组measuring winding 用于监测高压输出电压的绕组。
1 JB/T9641—2022
产品分类，产品型号和基本参数
4
4.1 产品分类和产品型号
产品分类和产品型号按JB/T3837的规定。 4.2基本参数 4.2.1 额定容量
试验变压器的额定容量-般为:3kVA、5kVA、10kVA，25kVA30kVA.50kVA100kVA 150kVA-200kVA-250kVA-300kVA-400kVA-500kVA-600kVA.750kVA-1000kVA.1200kVA 1500kVA-2000 kVA-2400 kVA-2500kVA-3000 kVA-3500 KVA-4500 kVA-6000 kVA 和 9 000kVA. 4.2.2 额定容量与高压，低压电压配合的优先值
额定容量与高压、低压电压配合的优先值见表1
：
表1 额定容量与高压：低压电压配合的优先值
额定容量 kVA 3
高压额定电压
低压额定电压
kv
kv
10%3050 10、25、50 102550100 10、25、50、100、125、200、250 10-30 75100:150元 200-250300 50~100125、200-250、300.400 50100150~200250300元400500 50元100. 150- 250-300-375-500 50%100 200250-400-500 50~100-200~250400、500 50、1 100. 150 300-500-600 50~100-200 400、500 50.100200.250、500 100 150元 200 300600 100. 150 250、375.500 200、250、400、500 200、300~400、600 300-500-600 400,500 400、600 400800 500.1000 600-1200
0.22、0.38
5 10 25 30 50 100 150 200 250 300 400 500 600 750 1 000 1 200 1500 2 000 2 400 400a 500a 600a
0.38-0.6
0.380.6- 36-10
3.610
2
