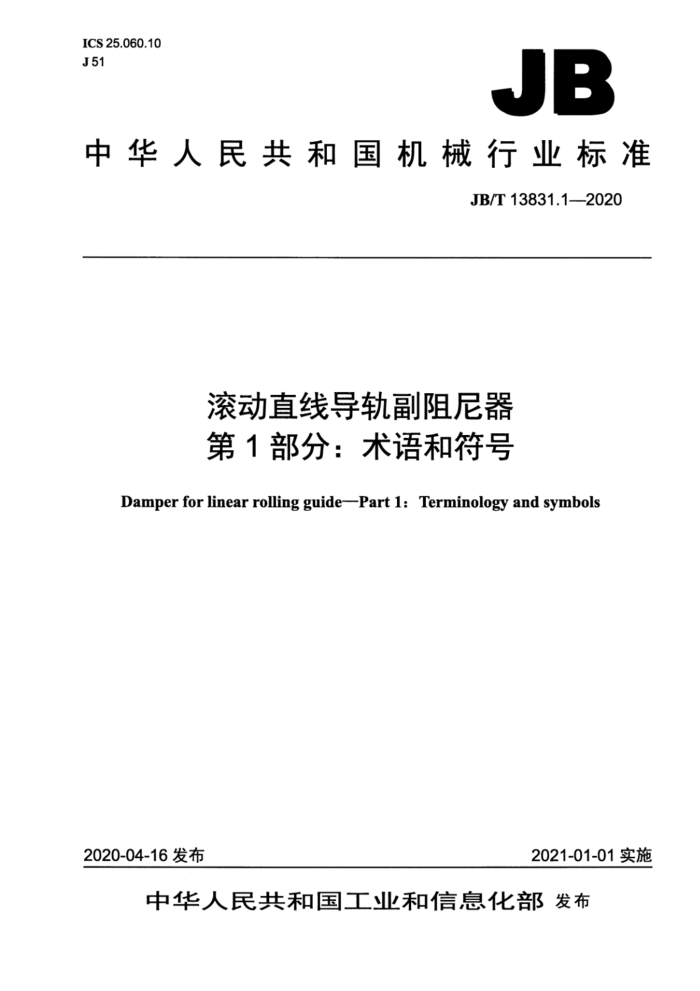

JB
中华人民共和国机械行业标准
JB/T13831.1—2020
滚动直线导轨副阻尼器第1部分：术语和符号
Damper for linear rolling guide--Part l: Terminology and symbols
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2基本术语和定义 3几何参数术语和定义 4符号说明.. 中文索引 （按汉语拼音顺序）英文索引 （按英文字母顺序）
.II
6
图1 阻尼器示意图图2几何参数符号示意图
表1符号、术语和单位 前 言
JB/T13831《滚动直线导轨副阻尼器》分为三个部分：一第1部分：术语和符号；一第2部分：安装连接尺寸；第3部分：验收技术条件。 本部分为JB/T13831的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：广东高新凯特精密机械股份有限公司、华中科技大学、南京理工大学、汉川机床
集团有限公司，北京机电院机床有限公司。
本部分主要起草人：冯健文、赵美玲、杨炫召、张艳红、曹鹏杰、李林林、欧屹、方雄文、王鸿娟。 本部分为首次发布。 滚动直线导轨副阻尼器第1部分：术语和符号
1范围
JB/T13831的本部分规定了滚动直线导轨副阻尼器的术语和定义及标识符号。 本部分适用于滚动直线导轨副阻尼器（以下简称阻尼器）。
2基本术语和定义
2.1
滚动直线导轨副阻尼器damperforlinearrollingguide 由阻尼器主体、塑料层组成，与安装铜螺孔帽的滚动直线导轨副配套使用，通过挤压油膜阻尼效应
来减小滚动直线导轨副系统振动的部件（见图1）
阻尼器主体
塑料层导轨
滑块
铜螺孔帽
图1阻尼器示意图
2.2
阻尼器主体bodyofdamper 具有安装孔和注油孔，内表面用于覆盖塑料层的部件。
2.3
阻尼器配套用的滚动直线导轨副linearrollingguidepairequippedwithdamper 由直线导轨、滑块、滚动体和铜螺孔帽组成，可与阻尼器配合使用的直线运动导向和支承的部件。
2.4
塑料层plasticlayer 内腔形状与导轨外形相一致，与导轨顶面和两侧面形成适当间隙的塑料材料。
2.5
铜螺孔帽brass cap 2.6
挤压油膜阻尼squeeze film damping 充满润滑油的阻尼器和导轨之间在外界振动条件下以一定的速度相互接近时，会受到间隙内流体的
压强而产生阻力。 2.7
位移响应幅值 amplitude of responsedisplacement 在外界激励下的位移响应的振幅。
2.8
动柔度 dynamic flexibility Df 单位激励下产生的位移响应幅值。
2.9
最大共振频率点 maximum resonance frequency point 在测试频率范围内，产生最大动柔度时的共振频率。
2.10
减振因子 damping factor 5 安装阻尼器前后动柔度之差与安装阻尼器前动柔度的百分比。
2.11
最大减振因子 maximum damping factor 在测试频率范围内，最大共振频率点下的减振因子。
3几何参数术语和定义
与阻尼器尺寸有关的几何参数符号如图2所示。
A Ji
G2.
/注油孔
G1
h
图2 2几何参数符号示意图
3.1
阻尼器名义长度 nominal length of damper L 阻尼器两个理论端面之间的距离。
3.2
阻尼器名义宽度 Enominal width of damper A 3.3
阻尼器配套的直线导轨理论宽度nominalwidthof linearrollingguidewithdamper B 阻尼器配套的直线导轨的两个理论侧面的距离。
3.4
直线导轨与阻尼器的理论高度nominal height between the bottom face of linear guide way and the top face of the damper
A 直线导轨的理论底面与阻尼器的理论顶面之间的距离。
3.5
油膜厚度oilfilmthickness
阻尼器内腔与直线导轨之间油膜的厚度。
3.6
未注油阻尼器与直线导轨的实际高度actual heightbetweenthetopfaceof thedampernoneof oil and the bottom face of linear guide way
Ha 放置在导轨顶面的未注油阻尼器实际顶面上一点，与通过该点且垂直于直线导轨底面的直线与直线
导轨实际底面相切的平面的交点之间的距离。 3.7
滚动直线导轨副的实际高度actual heightof the linearrollingguide Hs 滑块实际顶面上一点，与通过该点且垂直于直线导轨底面的直线与直线导轨实际底面相切的平面的
交点之间的距离。 3.8
未注油阻尼器与直线导轨的实际高度和滚动直线导轨副实际高度的差值deviationbetweenthe actual height of linear guide way and the damper none of oil and the actual height of linear rolling guide
4as 直线导轨与未注油阻尼器实际高度和滚动直线导轨副实际高度的差值，即阻尼器实际油膜厚度值。
3.9
直线导轨与阻尼器的底面之间的名义高度nominal heightbetweenthebottomfacesof damper and linear guide way
H1 直线导轨的底面和阻尼器底面之间的距离。
4符号说明
术语对应的符号说明见表1。
表1符号、术语和单位
符号
术语
单位 表1符号、术语和单位（续）
符号 L 4 B H 8 Ha H. 4ds Hi
术语阻尼器名义长度阻尼器名义宽度
单位 mm mm mm mm mm mm mm mm mm
阻尼器配套的直线导轨理论宽度直线导轨与阻尼器的理论高度
油膜厚度
未注油阻尼器与直线导轨的实际高度
滚动直线导轨副的实际高度
未注油阻尼器与直线导轨的实际高度和滚动直线导轨副实际高度的差值
直线导轨与阻尼器的底面之间的名义高度 中文索引（按汉语拼音顺序）
D
动柔度
-2.8
G
滚动直线导轨副的实际高度滚动直线导轨副阻尼器
3.7 -2.1
J
挤压油膜阻尼减振因子
**2.6 2.10
s
塑料层
-2.4
T
铜螺孔帽
2.5
W
-2.7 **3.6 *3.8
位移响应幅值未注油阻尼器与直线导轨的实际高度未注油阻尼器与直线导轨的实际高度和滚动直线导轨副实际高度的差值
Y
油膜厚度
*3.5
z
直线导轨与阻尼器的底面之间的名义高度直线导轨与阻尼器的理论高度阻尼器名义长度阻尼器名义宽度阻尼器配套的直线导轨理论宽度阻尼器配套用的滚动直线导轨副· 阻尼器主体最大共振频率点最大减振因子
3.9 .**.3.4 -3.1 ..*3.2 *3.3 --2.3 2.2 -2.9 2.11
