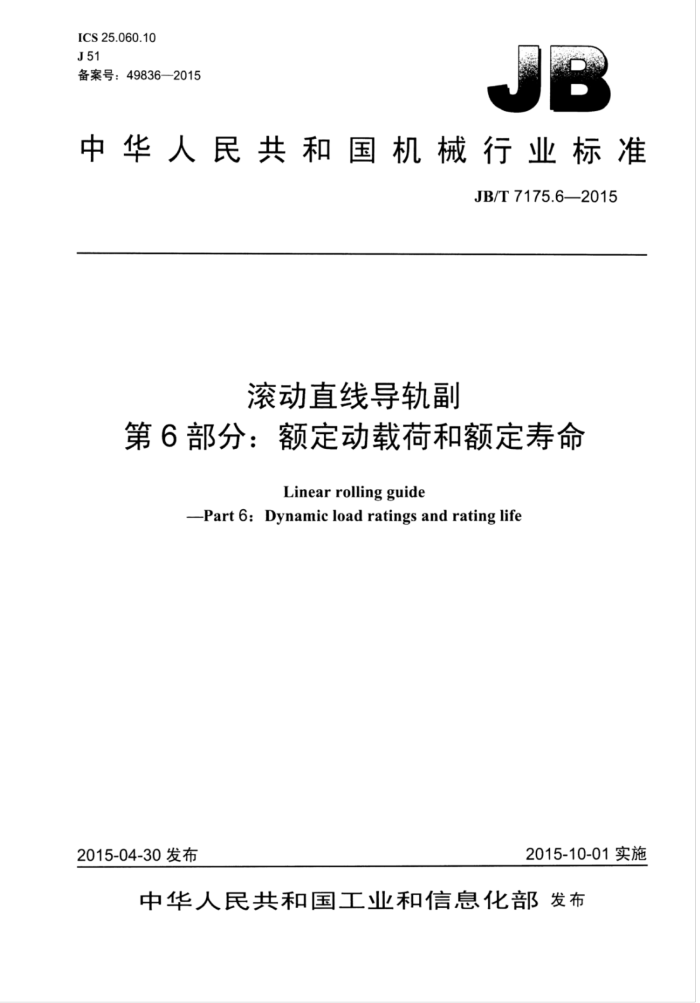

ICS25.060.10 J51 备案号：49836—2015
中华人民共和国机械行业标准
JB/T7175.62015
滚动直线导轨副
第6部分：额定动载荷和额定寿命
Linear rolling guide
-Part 6:Dynamic load ratings and rating life
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T7175.6—2015
目 次
前言. 范围规范性引用文件
I
1
2
3术语和定义 4符号说明， 5基本额定动载荷
.....
当量动载荷. 额定寿命 7.1 额定寿命公式 7.2 可靠寿命计算的限制条件
6 1
图1 载荷方向示意图图2 名义接触角。
表1符号、术语和单位表2f值. 表3n值. JB/T7175.6—2015
前言
JB/T7175《滚动直线导轨副》分为6个部分：
第1部分：术语和符号：第2部分：参数：第3部分：安装连接尺』：第4部分：验收技术条件；第5部分：基本额定静载荷：第6部分：额定动载荷和额定寿命。
本部分为JB/T7175的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：广东高新凯特精密机械股份有限公司、华中科技大学、国家机床质量监督检验中
心、南京工艺装备制造有限公司、陕西汉江机床有限公司、山东博特精工股份有限公司
本部分主要起草人：赵美玲、冯健文、张艳红、陈伟就、聂新贤、孙健利、张维、殷玲香、赵仲琪、 朱继生。
本部分为首次发布。
II JB/T7175.6—2015
滚动直线导轨副
第6部分：额定动载荷和额定寿命
1范围
本部分规定了滚动直线导轨副的额定动载荷、当量动载荷、额定寿命的计算方法和可靠寿命计算的限制条件。
本部分适用于滚动直线导轨副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7175.1一2011滚动直线导轨副第1部分：术语和符号
3术语和定义
JB/T7175.1界定的以及下列术语和定义适用本文件。
3.1
寿命life 单根滚动直线导轨副在滚道或滚动体的材料出现首次疲劳现象之前，其滑块相对于直线导轨运动的
累计行程。
［JB/T7175.1—2011，定义4.1]
3.2
可靠度reliability 对于一组在相同工作条件下的同种滚动直线导轨副，其达到或超过某一个特定寿命的数量与本组总
数量的百分比。
注：单根滚动直线导轨副的可靠度足指滚动直线导轨副达到或超过某一特定寿命的概率。 ［JB/T7175.1—2011，定义4.2]
3.3
额定寿命basicrating life 对丁单根或相同工作条件下的同种滚动直线导轨副，其达到常规标准用材和制造质量以及在常规的
T作条件下，可靠度为90%的寿命。
［JB/T7175.1—2011，定义4.3]
3.4
基本额定动载荷basicdynamic load rating C 滚动直线导轨副理论上能保持10°mf的额定寿命的稳定载荷值 LJB/T7175.12011，定义4.41
一 JB/T7175.6—2015
注：如果用5×10*m来定义额定动载荷，相应的转化关系如下：
滚动体为滚珠的滚动直线导轨副的额定动载荷，其计算见公式（1)：
Cs0E
COB 1.26
(1)
式中： C100B 按额定寿命为10°m计算的滚珠直线导轨副的额定动载荷，单位为牛（N）： C5OB 一按额定寿命为5×10+m计算的滚珠直线导轨副的额定动载荷，单位为牛（N）。 滚动体为滚柱的滚动直线导轨副的额定动载荷，其计算见公式（2）：
CsoR
COR 1.23
(2)
式中： CIOOR 按额定券命为105m计算的滚柱直线导轨副的额定动载荷，单位为牛（N）： CSOR 按额定寿命为5×10+m计算的滚柱直线导轨副的额定动载荷，单位为牛（N）
3.5
当量动载荷 f dynamic equivalent load P 与实际载荷对滚动直线导轨副的寿命影响相当的恒定载荷。 ［JB/T7175.1—2011，定义4.7]
3.6
载荷方向directionofload 用于计算额定载荷的方向。 注：为了计算额定动载荷，所有滚动直线导轨副的载荷方向都如图1中箭头所示。 ［JB/T7175.1—2011，定义4.6］
图1 载荷方向示意图
3.7
名义接触角 nominal contact angle a 滚动直线导轨副的受载方向与其滚道传递给滚动体的名义合力作用线之问的夹角，如图2所示。 ［JB/T7175.1—2011，定义3.18］
2 JB/T7175.6—2015
Dw
图2 名义接触角
4符号说明
表1中所列的符号、术语和单位适用丁本部分。
表1符号、术语和单位
符号 bm c CsoB CsOR Cil0B ClOOR Dw Dwe F fe i KkF Lweo Lio Is Lt E P "g Z a 元
术 语
单位一 N N N N N mm mm N 一个
与常用材料和生产质量有关的系数，其值随着导轨副的类型和设计的不同而不同基本额定动载荷按额定寿命为5×10*m计算的滚珠直线导轨副的额定动载荷按额定寿命为5×10m计算的滚柱直线导轨副的额定动载荷按额定命为105m计算的滚珠直线导轨副的额定动载荷按额定为命为105m计算的滚柱直线导轨副的额定动载尚滚珠直径滚柱直径滚动直线导轨副载尚与导轨副部件的几何形状、制造精度和材料有关的系数用于额定载荷计算的滚珠列或滚柱列的数目动载荷系数用于额定载荷计算中滚柱的有效长度可靠度为90%的额定寿命滚动直线导轨副的行程用于额定载荷计算中滚道的有效长度指数当量动载尚导轨沟悄的截面半径一列中承载的滚珠或滚柱的数日名义接触角修正系数
mm 10°m mm mm 一 N mm 个 ()
3 JB/T7175.6—2015
5基本额定动载荷
5.1 以滚珠为滚动体的滚动直线导轨副的基本额定动载荷计算见公式（3）：
Cio. - bm .f/ , .7 ? . cosα. ..
+**#*****（3）
O.....
式中： C100B 按额定寿命为10"m算的滚珠直线导轨副的额定动载荷，单位为牛（N）； bm 与常用材料和生产质量有关的系数，这里bm=1.3：
用于额定载荷计算中滚道的有效长度，单位为毫米（mm）：用于额定载荷计算的滚珠列的数目，单位为个；列中承载的滚珠的数目，单位为个；
厂
Zt Dw 滚珠直径，单位为毫米（mm）：
名义接触角，单位为度（°）；
fe 与导轨副部件的几何形状、制造精度和材料有关的系数，按公式（4）计算：
0.41
f =AX 24.5 X 21
(4)
2rg-Dw
式中：
修正系数，这里=0.9，当凡=0.9时f值见表2；导轨沟槽的截面半径。
Ig
表2f值
J 83.9 71.6 64.1 58.9 55.1 52.1 49.7 47.7 46.0
" 0.52Dw 0.53D.w 0.54Dw 0.55Dw 0.56D 0.57Dw 0.58Dw 0.59Dw 0.6D.w
注：Dw为滚珠直径。 工面给出的bm、均为最大值，生产厂家可能会取小一点的值。
5.2以滚柱为滚动体的滚动直线导轨副的基本额定动载荷计算见公式（5）：
CooR =bmfe2/36:7/9z/4 L2 Des/27
...(5)
cosa
式中： C100R 按额定寿命为10"m计算的滚柱直线导轨副的额定动载荷，单位为牛（N）： bm 与常用材料和生产质量有关的系数，这里bm=1.1；
I 用」额定载荷计算中滚道有效长度，单位为毫米（mm）：
用丁额定载荷计算的滚柱列的数目，单位为个：
Zt 列中承载的滚柱的数目，单位为个：
4 JB/T7175.6—2015
一用于额定载荷算中滚柱的有效长度：单位为毫米（mm）：
Dwe 一滚柱直径，单位为毫米（mm）；
名义接触角，单位为度（°）： fe 一与导轨副部件的几何形状、制造精度和材料有关的系数，按公式（6）计算：
a
(6)
J=aX195 ..
式中： ——修止系数，这里=0.83。 上面给出的bm、均为最人值，生产厂家可能会取小一点的值。
6当量动载荷
当量动载荷计算见公式（7）：
P=krF
(7)
式中： P一当量动载荷，单位为牛（N）： KF- 一动载荷系数： F一滚动直线导轨副载荷，单位为牛（N）。 当滚动直线导轨副载荷F方向是一般情况（见图1），以及滚动直线导轨副问在正常范围之内时，
动载荷系数取1（kr=1）。当导轨副载荷F方向不是一般情况并（或》有额外转矩时，生产厂家应该标明kF值。
7额定寿命
7.1额定寿命公式
滚动直线导轨副的额定寿命计算见公式（8）：
(8)
式中： L10 可靠度为90%的额定寿命，单位为105米（105m）；
基本额定动载荷，单位为牛（N）：当量动载荷，单位为牛（N》；指数。
C
D
中
n值见表3。
表3#值
n 3 10/3
滚动直线导轨副类型滚动体为滚珠的滚动直线导轨副滚动体为滚柱的滚动直线导轨副
5
